LEDユニット(取付ピッチ270mmタイプ) CLED-NTJ2-1004(1009)U-L/R

用 途
日東工業製自立盤の照明取付用端子と取付ピッチが同じため、ドアスイッチ位置を含め追加工不要です。
【注】当製品は一般用電気工作物には使用できません。
(一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧(600V以下)受電のもの及び小出力発電設備を指します)

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。
 端子台・ドアスイッチ一体型に取付ピッチ270mmタイプが追加されました!
CLED-NTJ2-1004U-R(スイッチ右側)
CLED-NTJ2-1004U-L(スイッチ左側)
※写真はCLED-NTJ2-1004U-R(スイッチ右側)

光源部のみのお取り扱いもございます。
【CLED-NTJ2-1004U-L/R用:CLED-1004】
CLED-NTJ2-1009U-R(スイッチ右側)
 CLED-NTJ2-1009U-L(スイッチ左側)

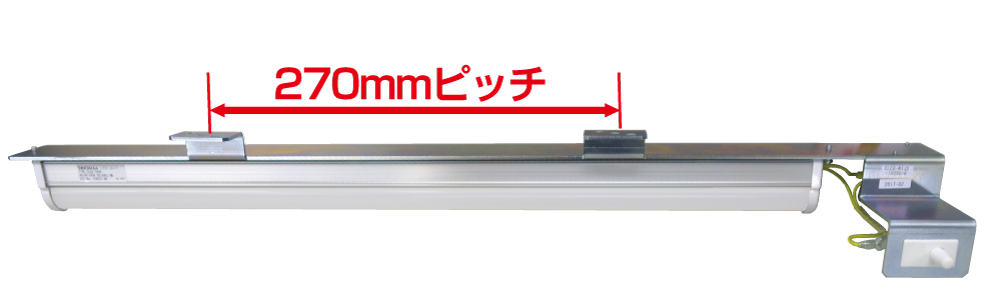

※写真はCLED-NTJ2-1009U-R(スイッチ右側)


光源部のみのお取り扱いもございます。
【CLED-NTJ2-1009U-L/R用:CLED-1009】

ギャラリー特長
省力化  日東工業製自立盤の照明取付用端子と取付ピッチが同一であるため、
追加工無しで容易に施工可能です。
長寿命  従来の蛍光灯に比べて、約5倍の長寿命です。
省エネ  従来の蛍光灯に比べて、消費電力が約半分です。
低発熱  蛍光灯のように熱くならず、安全です。
虫を寄せ付けない  紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、
 その侵入を防ぐことができます。
耐衝撃性  ガラスを全く使っていませんので、輸送中の振動や設置時の衝撃にも安心です。

塩害対策仕様 ※UL3385電線ハロゲンフリータイプ使用
品番 CLED-NTJ2-1004U-R(スイッチ右側)
CLED-NTJ2-1004U-L(スイッチ左側)
CLED-NTJ2-1009U-R(スイッチ右側)
CLED-NTJ2-1009U-L(スイッチ左側)
定格電圧 フリー電源 AC100V~240V 50/60Hz
入力電流  55mA 105mA
消費電力  4.5W(±10%) at 100V 9W(±10%) at 100V
耐電圧  AC1500V 1分間 (対地間)
絶縁抵抗  DC500Vメガーにて100MΩ以上
使用周囲温度  -20℃~+50℃ (氷結・結露無き事)
全光束  600lm(±10%) 1200lm(±10%)
参考照度  約150Lx (1m直下) 約290Lx (1m直下)
照光角  約160°
LED灯寿命  約40,000時間
ユニット質量  735g 1115g

ネジ端子径

M3.5


外形図 CLED-NTJ2-1004U-L/R

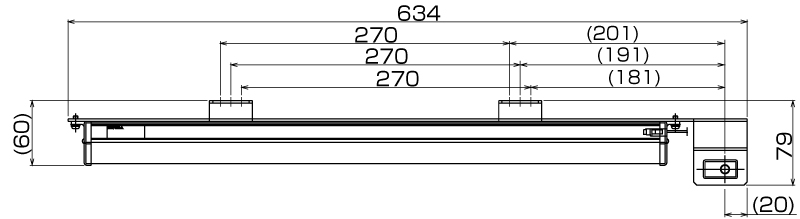

外形図 CLED-NTJ2-1009U-L/R

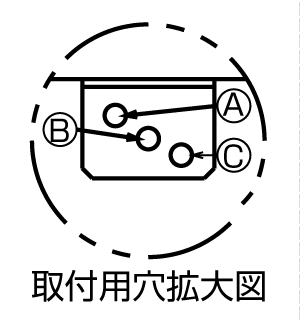

取付穴 (CLED-NTJ2-1004U-L/R・CLED-NTJ2-1009U-L/R共通)

日東工業製自立盤キャブネット 対応シリーズ名
取付穴A使用 取付穴B使用 取付穴C使用
SEシリーズ
(縦1400以上)
- SEシリーズ
(縦1400未満)
-

OE-A,E-A(-N)シリーズ
(縦1400以上)

OE-A,E-A(-N)シリーズ
(縦1400未満)
- EM-A,OEM-Aシリーズ
(縦1400以上)
EM-A,OEM-Aシリーズ
(縦1400未満)
- EL-Aシリーズ
(縦1400以上)

EL-Aシリーズ
(縦1400未満)


※各シリーズに応じて取付穴A~Cにて取り付けて頂くことで上記シリーズに対応できます。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
CLED-NTJ2-1004U-R
CLED-NTJ2-1004U-L
CLED-NTJ2-1009U-R
CLED-NTJ2-1009U-L
