盤用LED照明 CLED-1004(1009)

用 途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用下さい。
【注】当製品は一般用電気工作物には使用できません。
(一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧(600V以下)受電のもの及び小出力発電設備を指します)

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。
LED照明に、蛍光灯10W相当型・20W相当型が登場しました!
(蛍光灯10W形:CLED-1004)(蛍光灯20W形:CLED-1009)


CLED-1004
大好評のLED照明がさらに明るく、コンパクトに!

CLED-1009
CLED型のロングサイズ!
大型の盤や盤内の点検通路照明にお使いいただけます。
使用例
使用例


ギャラリー特長
長寿命 従来の蛍光灯に比べて約5倍の長寿命です。
省エネ 従来の蛍光灯に比べて、消費電力が約半分です。
E C O 水銀を使用していないクリーンな照明です。
低発熱 蛍光灯のように熱くならず、安全です。
虫を寄せ付けない 紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、
その侵入を防ぐことができます。
耐衝撃性 ガラスを全く使っていませんので、輸送中の振動や設置時の衝撃にも安心です。
さらに明るく CLED-1004は蛍光灯(FL10W)の約1.5倍の明るさを実現。
ロングサイズ CLED-1009は蛍光灯20W相当のロングサイズで、盤内をさらに明るく照らします。



塩害対策仕様
品番  CLED-1004 CLED-1009
定格電圧 フリー電源 AC100V~240V 50/60Hz
入力電流  55mA 105mA
消費電力  4.5W(±10%) at 100V 9W(±10%) at 100V
耐電圧 AC1500V 1分間 (対地間)
絶縁抵抗 DC500Vメガーにて100MΩ以上
使用周囲温度 -20℃~+50℃ (氷結・結露無き事)
全光束  600lm (±10%) 1200lm(±10%)
参考照度  約150Lx (1m直下) 約290Lx (1m直下)
照光角  約160°
LED灯寿命  約40,000時間
ユニット質量  165g 330g
付属品 電源用リード AWG22 黄色1m
(UL3385電線 ハロゲンフリータイプ)

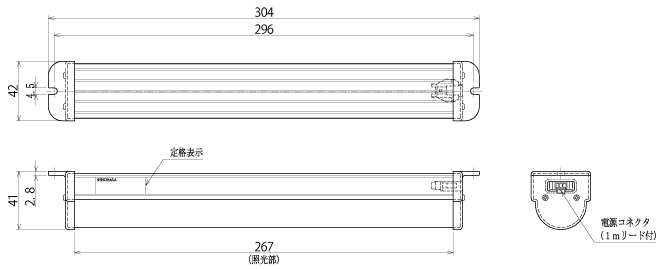

外形図 CLED-1004


外形図 CLED-1009

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
CLED-1004
CLED-1009
