HOME > 製品情報 > 製品検索 > 薄型防噴流ギャラリー【高防塵仕様】 IP55 (カテゴリー2)

薄型防噴流ギャラリー【高防塵仕様】 IP55 (カテゴリー2)

用 途 用途
火山灰や黄砂等の微細な粉塵の影響を受けやすい環境に設置されるキュービクル、配電盤等の「通気ギャラリー」としてご使用ください。
特長 特長
  1. 従来型IP55仕様(塩害対策仕様)と比較して、換気風量が約20％向上しました。
  2. 火山灰(※1)や黄砂など、微細な粉塵の防塵対策として使用できます。
  3. インナーパーツの効果により、フィルタ面が風雨にさらされにくいため、雨天時でも水膜でフィルタの換気能力を落とすことがありません。
  4. 前面側からフィルタのメンテナンス作業が行えます。
  5. 背面側にはファンの取り付けが可能な製品もございます。（ファン取付時は排気用としてご使用ください。）
    6. (※1)高性能防塵フィルターの交換時期の目安は半年～1年です。火山に近い地域などの粒径が大きい粉塵が多く漂う環境下では、早期に目詰まりする場合もあります。
GTS-Hシリーズ(高防塵仕様)について

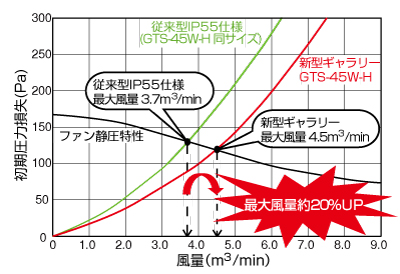

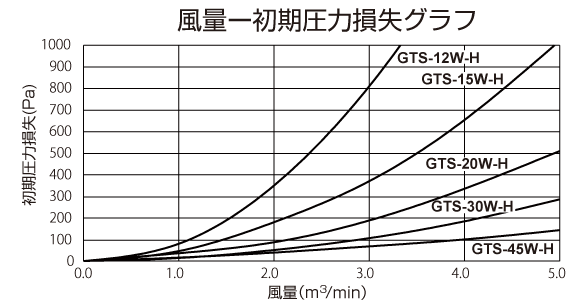

■ギャラリーの換気風量比較グラフ
 GTS-Hシリーズ(高防塵仕様)は、
従来型GTSシリーズ(IP45)より高い保護等級IP55の製品です。
また、GTS-ST(塩害対策仕様・IP55)よりも低圧損のため、微細な粉塵の対策は必要だが、塩分除去の必要がないという方にお薦めです。

【アウタールーバーの色は2色から選べます!】

  部 品 名 材 質 仕 様
① アウタールーバー ■GTS-○Wタイプ
SUS304 1.5mm 5Y7/1塗装付き(半ツヤ)
■GTS-○CRタイプ
SUS304 1.5mm 2.5Y9/1塗装付き(半ツヤ)
② インナールーバー ポリプロピレン(難燃性:UL94 V-0)
③ フィルター

高防塵フィルター (捕集効率65％)
④ フィルターケース SUS304 1.2mm 5Y7/1塗装付き
⑤ 防水パッキン CRスポンジ(難燃性:UL94 HF-1)
⑥ アウタールーバー取付ねじ SUS(+)なべ 平W・ナイロンW組込 M5×8
⑦ 皿ばねナット SUS M6 (GTS-12○-HのみM5)

高防塵フィルター拡大画像

品番 アウター
ルーバー色		 A B C D E 付属ファン 最大風量
(m3/min)
50/60Hz		 交換用
フィルター
品番		 販売
単位
仕様 型番
GTS-12W-H 5Y7/1

160

 160 34.5 104.8 104.8 - - - GTS12-FH 2台
GTS-12W-H-F1 77 - - AC100V
1個		 山洋電気
109S005

0.58/0.67
GTS-12W-H-F2 AC200V
1個		 山洋電気
109S008		 0.58/0.67
GTS-12CR-H 2.5Y9/1

160

 160 34.5 104.8 104.8 - - - GTS12-FH 2台
GTS-12CR-H-F1 77 - - AC100V
1個		 山洋電気
109S005

0.58/0.67
GTS-12CR-H-F2 AC200V
1個		 山洋電気
109S008		 0.58/0.67
GTS-15W-H 5Y7/1 200 250 34.5 88.5 138.5 - - - GTS15-FH 1台
GTS-15CR-H 2.5Y9/1 200 250 34.5 88.5 138.5 - - - GTS15-FH 1台
GTS-20W-H 5Y7/1 250 250 34.5 138.5 138.5 - - - GTS20-FH 1台
GTS-20W-H-F1 95 - - AC100V
1個		 山洋電気
109-601		 2.05/2.30
GTS-20W-H-F2 AC200V
1個		 山洋電気
109-602		 2.05/2.30
GTS-20CR-H 2.5Y9/1 250 250 34.5 138.5 138.5 - - - GTS20-FH 1台
GTS-20CR-H-F1 95 - - AC100V
1個		 山洋電気
109-601		 2.05/2.30
GTS-20CR-H-F2 AC200V
1個		 山洋電気
109-602		 2.05/2.30
GTS-30W-H 5Y7/1 350

250

 34.5 255 155 - - - GTS30-FH 1台
GTS-30CR-H 2.5Y9/1 350

250

 34.5 255 155 - - - GTS30-FH 1台
GTS-45W-H 5Y7/1 500 250 34.5 138.5 138.5 - - - GTS45-FH 1台
GTS-45W-H-F1 95 - - AC100V
2個		 山洋電気
109-601		 3.89/4.45
GTS-45W-H-F2 AC200V
2個		 山洋電気
109-602		 3.89/4.45
GTS-45CR-H 2.5Y9/1 500 250 34.5 138.5 138.5 - - - GTS45-FH 1台
GTS-45CR-H-F1 95 - - AC100V
2個		 山洋電気
109-601		 3.89/4.45
GTS-45CR-H-F2 AC200V
2個		 山洋電気
109-602		 3.89/4.45

注意		 ・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

 ※この製品の仕様は改良のため予告なく変更する場合があります。

防水検証動画はこちら

社内にて煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
※検証に使用しているギャラリーは薄型防噴流ギャラリー(GTS-20W)です。

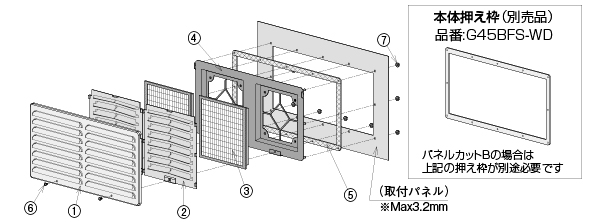

取 付 方 法

【フィルターの交換方法】
⑥アウタールーバー取付ねじを外し、①アウタールーバーと②インナールーバーを外すと、
前面から簡単にフィルターを取り外すことができます。
※パネルカット詳細は下記にございます。
※この図はGTS-45W-Hです。本体押え枠品番は、サイズによって異なるため、パネルカット寸法一覧をご参照ください。

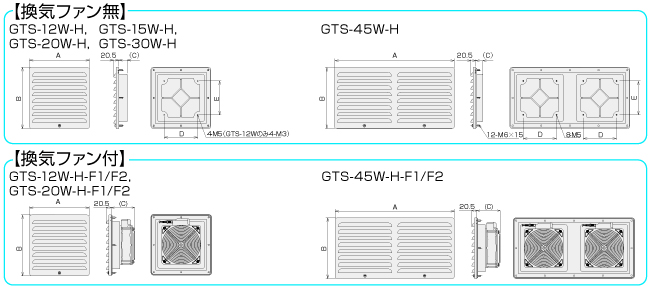

■ 外形図　(品番内”W”の箇所が”CR”のものも寸法は同じです)
※従来の防噴流型ギャラリー(G2-BF型)から置き換えの場合、押え枠 (別売品) が必要です
(押え枠品番：G○○BFS-WD　※○○の中には、品番”W"の前の2桁の数字)

注意
・筺体など、本製品を取り付ける面に反りや歪みがあるとき、またパッキンに劣化等が認められるときなどには所定の防水性能が得られない場合があります。そのような場合にはシリコーンなどによるコーキング処理をおすすめします。
・ナット締付の際は各所均等なトルクで締め付けてください。推奨締付トルクは20kgf・cm(1.96N・m)です。
・所定の防水性能を満足させるため、機器は地平面に対して垂直に、傾きの無いように取り付けて下さい。



※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
GTS-12W-H --- --- --- --- --- --- 60,500円 / 個
GTS-12CR-H --- --- --- --- --- --- 60,500円 / 個
GTS-15W-H --- --- --- --- --- --- 71,500円 / 個
GTS-15CR-H --- --- --- --- --- --- 71,500円 / 個
GTS-20W-H --- --- --- --- --- --- 74,500円 / 個
GTS-20CR-H --- --- --- --- --- --- 74,500円 / 個
GTS-30W-H --- --- --- --- --- --- 115,500円 / 個
GTS-30CR-H --- --- --- --- --- --- 115,500円 / 個
GTS-45W-H --- --- --- --- --- --- 126,500円 / 個
GTS-45CR-H --- --- --- --- --- --- 126,500円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
GTS-12W-H-F1 --- --- --- --- --- --- 69,500円 / 個
GTS-12W-H-F2 --- --- --- --- --- --- 69,500円 / 個
GTS-12CR-H-F1 --- --- --- --- --- --- 69,500円 / 個
GTS-12CR-H-F2 --- --- --- --- --- --- 69,500円 / 個
GTS-20W-H-F1 --- --- --- --- --- --- 113,000円 / 個
GTS-20W-H-F2 --- --- --- --- --- --- 113,000円 / 個
GTS-20CR-H-F1 --- --- --- --- --- --- 113,000円 / 個
GTS-20CR-H-F2 --- --- --- --- --- --- 113,000円 / 個
GTS-45W-H-F1 --- --- --- --- --- --- 203,500円 / 個
GTS-45W-H-F2 --- --- --- --- --- --- 203,500円 / 個
GTS-45CR-H-F1 --- --- --- --- --- --- 203,500円 / 個
GTS-45CR-H-F2 --- --- --- --- --- --- 203,500円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
GTS12-FH --- --- --- --- --- --- 14,300円 / 個
GTS15-FH --- --- --- --- --- --- 15,400円 / 個
GTS20-FH --- --- --- --- --- --- 17,600円 / 個
GTS30-FH --- --- --- --- --- --- 22,000円 / 個
GTS45-FH --- --- --- --- --- --- 35,200円 / 個
