薄型防噴流ギャラリー IP45

用途

配電盤・制御盤・操作盤・キュービクル等の換気開口用部品としてご使用ください。

特長

従来品と同等の保護等級(IP45)を確保しながら、奥行き寸法の大幅なダウンサイジングを実現。省スペース化が図れます。
インナーパーツの効果により、フィルター面が雨風にさらされにくいため、雨天時でも水膜でフィルターの換気能力を落とすことがありません。
前面側からフィルターのメンテナンス作業が行えます。
GTS-12○の背面側には120角ファンの取付が、
GTS-20○とGTS-45○の背面側には160角ファンの取付が可能です。(ファンの取付時は排気用としてご使用ください。)

取付方法

【フィルターの交換方法】
⑥アウタールーバー取付ねじを外し、①アウタールーバーと②インナールーバーを外すと前面から簡単にフィルターを
取り外すことができます。

【アウタールーバーの色は2色から選べます!】

	部品名	材質仕様	■換気ファン取付例　（写真はファン付仕様）
①	アウタールーバー	■GTS-○Wタイプ SUS304 1.5mm 5Y7/1塗装付き(半ツヤ)
①	アウタールーバー	■GTS-○CRタイプ SUS304 1.5mm 2.5Y9/1塗装付き(半ツヤ)
②	インナールーバー	ポリプロピレン(難燃性:UL94 V-0)
③	防塵フィルター	不織布フィルター
④	フィルターケース	SUS304 1.2mm 5Y7/1塗装付き
⑤	防水パッキン	CRスポンジ(難燃性:UL94 HF-1)
⑥	アウタールーバー取付ねじ	SUS(+)なべ平W・ナイロンW組込 M5
⑦	皿ばねナット	SUS M6 (GTS-12○のみM5)


盤に取り付けたまま前面からフィルターの交換が可能です!

注意

・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。

【標準品　保護等級:IP45】

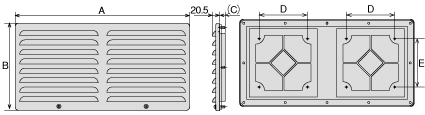

GTS-12シリーズ GTS-15シリーズ　GTS-20シリーズ GTS-30シリーズ	GTS-45シリーズ

品番	アウタールーバー色	A	B	(C)	D	E	前面開口部面積(cm²)	交換用フィルター品番	販売単位
GTS-12W	5Y7/1	160	160	16.5	104.8	104.8	60	GTS12-F	2台
GTS-12CR	2.5Y9/1	160	160	16.5	104.8	104.8	60	GTS12-F	2台
GTS-15W	5Y7/1	200	250	16.5	88.5	138.5	95	GTS15-F	1台
GTS-15CR	2.5Y9/1	200	250	16.5	88.5	138.5	95	GTS15-F	1台
GTS-20W	5Y7/1	250	250	16.5	138.5	138.5	125	GTS20-F	1台
GTS-20CR	2.5Y9/1	250	250	16.5	138.5	138.5	125	GTS20-F	1台
GTS-30W	5Y7/1	350	250	16.5	255	155	180	GTS30-F	1台
GTS-30CR	2.5Y9/1	350	250	16.5	255	155	180	GTS30-F	1台
GTS-45W	5Y7/1	500	250	16.5	138.5	138.5	250	GTS45-F	1台
GTS-45CR	2.5Y9/1	500	250	16.5	138.5	138.5	250	GTS45-F	1台

～換気ファン付～

【換気ファン付　保護等級:IP45】
GTS-12○-F1　GTS-12○-F2 　GTS-20○-F1　GTS-20○-F2	GTS-45○-F1 　GTS-45○-F2

品番	アウタールーバー色	A	B	(C)	前面開口部面積(cm²)	付属ファン		最大風量 (m³/min) 50/60Hz	交換用フィルター品番	販売単位
						仕様	品番
GTS-12W-F1	5Y7/1	160	160	59	60	AC100V 1個	山洋電気 109S005	0.58/0.67	GTS12-F	2台
GTS-12W-F2						AC200V 1個	山洋電気 109S008
GTS-12CR-F1	2.5Y9/1	160	160	59	60	AC100V 1個	山洋電気 109S005	0.58/0.67	GTS12-F	2台
GTS-12CR-F2						AC200V 1個	山洋電気 109S008
GTS-20W-F1	5Y7/1	250	250	77	125	AC100V 1個	山洋電気 109-601	2.22/2.51	GTS20-F	1台
GTS-20W-F2						AC200V 1個	山洋電気 109-602
GTS-20CR-F1	2.5Y9/1	250	250	77	125	AC100V 1個	山洋電気 109-601	2.22/2.51	GTS20-F	1台
GTS-20CR-F2						AC200V 1個	山洋電気 109-602
GTS-45W-F1	5Y7/1	500	250	77	250	AC100V 2個	山洋電気 109-601	4.44/5.02	GTS45-F	1台
GTS-45W-F2						AC200V 2個	山洋電気 109-602
GTS-45CR-F1	2.5Y9/1	500	250	77	250	AC100V 2個	山洋電気 109-601	4.44/5.02	GTS45-F	1台
GTS-45CR-F2						AC200V 2個	山洋電気 109-602

※通常はこちらの寸法でパネルを加工してください。

※従来型防噴流ギャラリー G2※※BF型から置き換えの場合、こちらの寸法でパネルを加工してください。
※押え枠 ( 別売品 )が必要です。

注意

・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。

防水検証動画 (社内検証)

本映像は、煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
斜め下から直近から散水をかけても内部に水が入ることがありません。
内部側のフィルターが濡れないので圧損が増加することなく空気を取り入れることができ、IP45の性能を有しています。

薄型防噴流ギャラリー(ガラリ） GTSの取付方

※使用しているギャラリー(ガラリ）はGTS-20W-STです。

注意
・筺体など、本製品を取り付ける面に反りや歪みがあるとき、またパッキンに劣化等が認められるときなどには
　所定の防水性能が得られない場合があります。そのような場合にはシリコーンなどによるコーキング処理をおすすめします。
・ナット締付の際は各所均等なトルクで締め付けてください。推奨締付トルクは20kgf・cm(1.96N・m)です。
・所定の防水性能を満足させるため、機器は地平面に対して垂直に、傾きの無いように取り付けて下さい。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTS-12W		---	---	---	---	---	---		33,000円 / 個
GTS-12CR		---	---	---	---	---	---		33,000円 / 個
GTS-15W		---	---	---	---	---	---		36,500円 / 個
GTS-15CR		---	---	---	---	---	---		36,500円 / 個
GTS-20W		---	---	---	---	---	---		38,500円 / 個
GTS-20CR		---	---	---	---	---	---		38,500円 / 個
GTS-30W		---	---	---	---	---	---		66,000円 / 個
GTS-30CR		---	---	---	---	---	---		66,000円 / 個
GTS-45W		---	---	---	---	---	---		74,500円 / 個
GTS-45CR		---	---	---	---	---	---		74,500円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTS-12W-F1		---	---	---	---	---	---		42,000円 / 個
GTS-12W-F2		---	---	---	---	---	---		42,000円 / 個
GTS-12CR-F1		---	---	---	---	---	---		42,000円 / 個
GTS-12CR-F2		---	---	---	---	---	---		42,000円 / 個
GTS-20W-F1		---	---	---	---	---	---		77,000円 / 個
GTS-20W-F2		---	---	---	---	---	---		77,000円 / 個
GTS-20CR-F1		---	---	---	---	---	---		77,000円 / 個
GTS-20CR-F2		---	---	---	---	---	---		77,000円 / 個
GTS-45W-F1		---	---	---	---	---	---		151,500円 / 個
GTS-45W-F2		---	---	---	---	---	---		151,500円 / 個
GTS-45CR-F1		---	---	---	---	---	---		151,500円 / 個
GTS-45CR-F2		---	---	---	---	---	---		151,500円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTS12-F		---	---	---	---	---	---		440円 / 個
GTS15-F		---	---	---	---	---	---		440円 / 個
GTS20-F		---	---	---	---	---	---		440円 / 個
GTS30-F		---	---	---	---	---	---		660円 / 個
GTS45-F		---	---	---	---	---	---		880円 / 個
