薄型防噴流ギャラリー(リアメンテタイプ)【塩害対策仕様】IP55 (カテゴリー2)

用 途

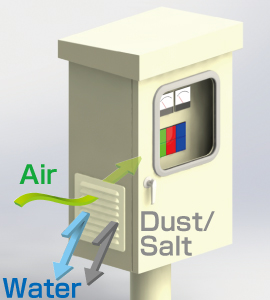

沿岸地域等、塩害の影響を受けやすい環境に設置される配電盤等の「通気ギャラリー(ガラリ)」としてご使用ください。
特長

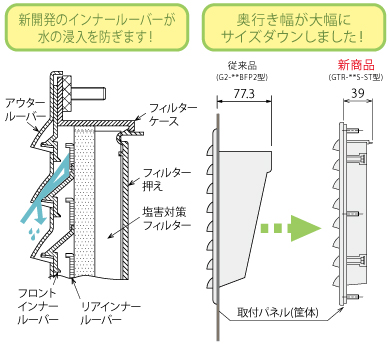

  1. 従来の薄型ギャラリーGTS型とほぼ同等サイズで、フィルターの定期メンテナンス作業を裏面側(盤内側)から行うタイプです。盤の側面パネル近傍に遮熱板を設ける場合等、外側からのメンテナンス作業が難しい設置環境の盤に適しています。
  2. フィルター収納部と押え部品は樹脂による嵌合構造のため、ドライバー等の工具を使わずにフィルターの脱着作業が可能です。
  3. 別売のアタッチメントを使用することで、160角ファンの取付が可能です。(ファン取付時は排気用としてご使用ください。)

  4. ※塩害対策フィルター交換時期の目安は、半年~1年です。海岸に近い地域など粒径が大きい海塩粒子が多く漂う環境下では、早期に目詰まりする場合もあります。

※品番変更のご案内 詳細はこちら

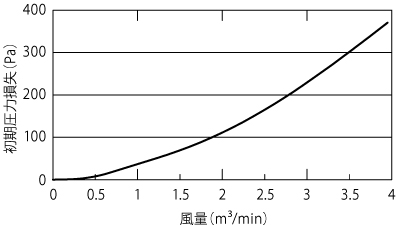

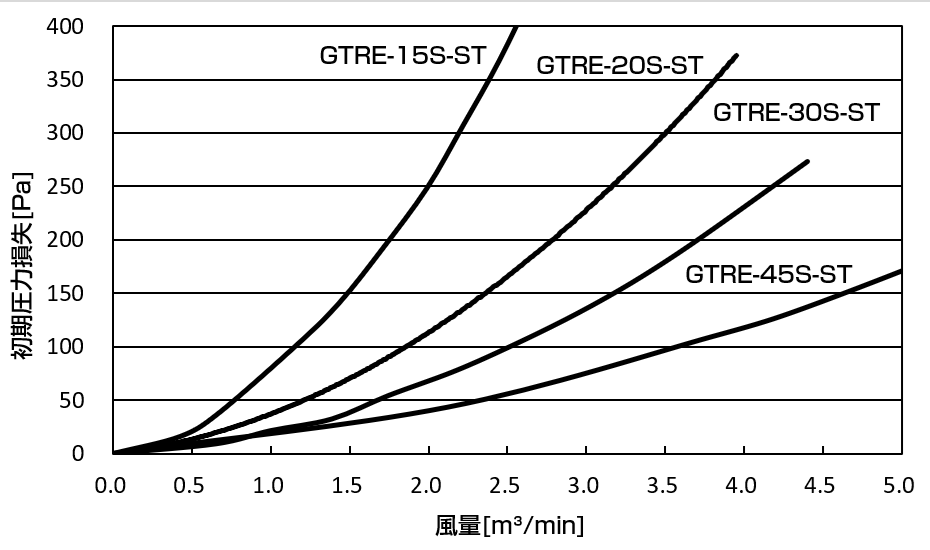

■風量ー初期圧力損失グラフ(塩害対策仕様)について
~塩害対策仕様~ IP55

海岸沿いに建てられる一般ビル、各種施設、工場等がますます多くなっています。
このような建物においては、海塩粒子により空調ダクトや各種設備が腐食したり、電気系統のトラブル、製品不良あるいは電子機器・精密機器の故障等が発生します。
高分子材料を使った『塩害対策用フィルター』は、このような状況で採用していただくのに最適であり、また環境保全を考えて省エネルギー・易焼却・長寿命をコンセプトにしたエアフィルタです。
詳細はページ下部をご覧ください。
  部 品 名 材 質 仕 様 換気ファン取付例
(写真はファン付仕様)

*ファン電源コード長:1m
アウタールーバー SUS304  1.5mm
フロントインナールーバー ポリカーボネイト 5Y7/1近似色
(難燃性:UL94 V-0)
リアインナールーバー
フィルターケース
フィルター押え
フィルター 塩害対策フィルター
(捕集効率90%)
防水パッキン CRスポンジ(難燃性:UL94 HF-1)
皿ばねナット SUS M6
- ファン取付板(別売) SUS304 1.5mm(品番:GTRE20-FBS)
■使用例


フィルターのメンテナンスは
裏面側から行います
品 番 アウター
ルーバー
材質
前面
開口部
面積
付属ファン 最大風量
(m3/min)
50/60Hz
交換用
フィルター
品番
販売
単位
質量
仕様 品番
GTRE-20S-ST SUS304 100cm2 - - - GTRE20-FST 1台 1330g
GTRE-20S-ST-F1 AC100V
1個
山洋電気
109-601
1.68/1.87 2680g
GTRE-20S-ST-F2 AC200V
1個
山洋電気
109-602
1.68/1.87 2680g
*GTRE-45S-ST SUS304 250cm2 - - - GTRE45-FST 1台 2660g
*GTRE-45S-ST-F1 AC100V
2個
山洋電気
109-601
3.45/3.88 3871g
*GTRE-45S-ST-F2 AC200V
2個
山洋電気
109-602
3.45/3.88 3871g

*近日発売

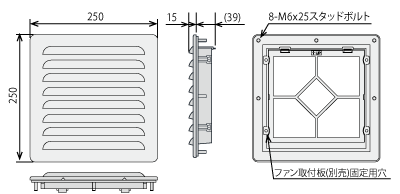

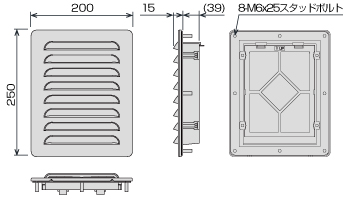

【標準品】GTRE-20S-ST   【換気ファン付】GTRE-20S-ST-F1/2

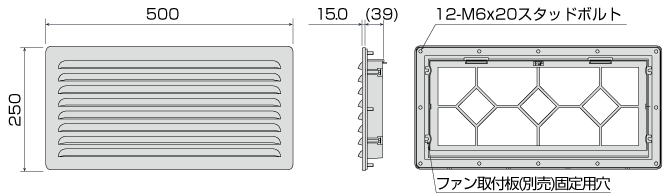

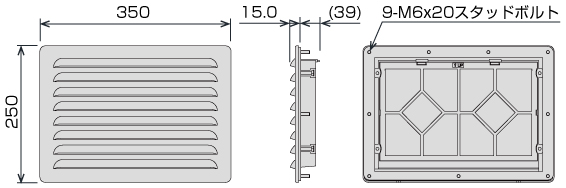

【標準品】GTRE-45S-ST

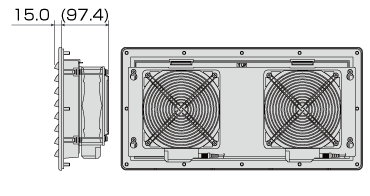

【換気ファン付】GTRE-45S-ST-F1/2
■パネルカット

・GTRE-20シリーズ


・GTRE-45シリーズ

■ファン取付板(※別売) ファン取付板を用いることで 160角ファンを取り付け可能です!
・GTRE-20シリーズ


・GTRE-45シリーズ
【フィルター・インナールーバーのメンテナンス方法】
⑤フィルター押えを外し、⑥フィルターを取り出して清掃してください。
ギャラリー内部の汚れが著しい場合は、③リアイン ナールーバーを上方向にスライド
させて外し、②フロントインナールーバー内をエアダスター等で清掃してください。
塩害対策用高性能フィルター
最近、海岸沿いに建てられる一般ビル、各種施設、工場等がますます多くなっています。
このような建物においては、海塩粒子により空調ダクトや各種設備が腐食したり、電気系統のトラブル、製品不良あるいは電子機器・精密機器の故障等が発生します。
高分子材料を使った『塩害対策用フィルター』は、このような状況で採用していただくのに最適であり、また環境保全を考えて省エネルギー・易焼却・長寿命をコンセプトにしたエアフィルタです。

塩害対策用フィルタの寿命について
塩害対策用フィルターの寿命は、一般的に半年~1年と考えられています。
(※あくまでも目安であり、使用条件により異なることがあります。)
塩害対策用フィルターの寿命を判断するうえで、
下記のような要素があげられます。
1.大気塵・海塩粒子の捕集堆積による圧力損失の上昇。
 (ろ材の変色・変形)7
2.大気塵の堆積により、塩害対策フィルタの本来の機能が発揮されなくなる。
 (異常な圧力損失の上昇・海塩粒子の下流側への再飛散)
3.使用環境によるろ材の劣化。
 (長期間の使用・大気中に含まれる排気ガスとの化学反応等)
 塩害対策用フィルターの特殊構造による機能を十分発揮し、
  設置される施設の環境を最適な状態に 維持する為に、また、
 フィルターシステムへの負担を軽減し経済的な運営を実現していく為にも、
 フィルターを定期的に交換されることをお薦めいたします。
塩害対策・使用済みろ材(下流側)の顕微鏡写真
使用済みろ材(下流側)の
顕微鏡写真


塩害対策フィルターの特長

塩害対策用フィルターは、静電フィルターと特殊構造を持つ不織布を結合することによって、従来の塩害対策品と比較して、飛躍的に性能を向上させた塩害対策用高性能フィルターです。
1. 低圧力損失です。
2. 海塩粒子に対して高捕集効率です。
3. 長寿命です。
4. ろ材に捕集された海塩粒子が潮解しても、
 圧力損失の上昇が低くなっています。
5. ろ材に捕集された海塩粒子が潮解しても、
 下流側へ流出し、再飛散することが非常に少なくなっています。
6. 耐衝撃性に優れています。
塩害対策用耐塩フィルタの特長


塩害対策・塩害防止の原理

沿岸沿いでの海塩粒子の粒径は、一般的に1.0μm以下と5μm付近に2つのピークを もち、全体の70%が2.0~7.0μmの粒径範囲にある為、容易に捕集することが可能 です。また、ろ材は強い吸水力を持った特殊構造の塩分吸収層(第2層)と撥水性を有 する層(第3層)をバランスよく組み合わせています。そのことにより、ろ材に付着した 海塩粒子が高湿度条件下で潮解した時でも、液状化した塩分は、撥水性を有する 層で膜状に広がることなく液滴となり圧力損失の上昇をおさえます。
それと同時に、強い吸水力を持った塩分吸収層に素早く吸収、保持されるので下流 側に再飛散することはありません。また、塩分吸収層の特殊構造がその層での圧力 損失の上昇をおさえるように工夫されています。
塩害対策・塩害防止の原理

付着NaCL粒子の潮解による影響の比較
試験条件・・・NaCl付着量:50g/ユニット(ユニット有効開口:180mm×180mm)  風速:2.72m/sec
温度:25℃ 湿度:90%RH
塩害対策・付着NaCL粒子の潮解による影響の比較 塩害対策・付着NaCL粒子の潮解による影響の比較

防水検証動画はこちら

社内にて煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
※検証に使用しているギャラリーは薄型防噴流ギャラリー(GTS-20W)です。



注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。
  ※この製品の仕様は改良のため予告なく変更する場合があります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
GTRE-20S-ST
GTRE-20S-ST-F1
GTRE-20S-ST-F2

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
