薄型防噴流ギャラリー(リアメンテタイプ) IP45

用 途
配電盤・制御盤・操作盤・キュービクル等の換気開口用部品としてご使用ください。
特長
  1. 従来の薄型ギャラリーGTS型とほぼ同等サイズで、フィルターの定期メンテナンス作業を裏面側(盤内側)から行うタイプです。盤の側面パネル近傍に遮熱板を設ける場合等、外側からのメンテナンス作業が難しい設置環境の盤に適しています。
  2. フィルター収納部と押え部品は樹脂による嵌合構造のため、ドライバー等の工具を使わずにフィルターの脱着作業が可能です。
  3. 別売のアタッチメントを使用することで、160角ファンの取付が可能です。(ファン取付時は排気用としてご使用ください。)

※品番変更のご案内 詳細はこちら

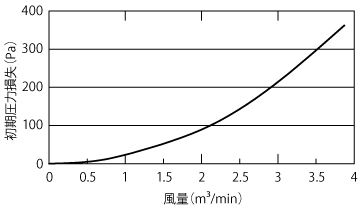

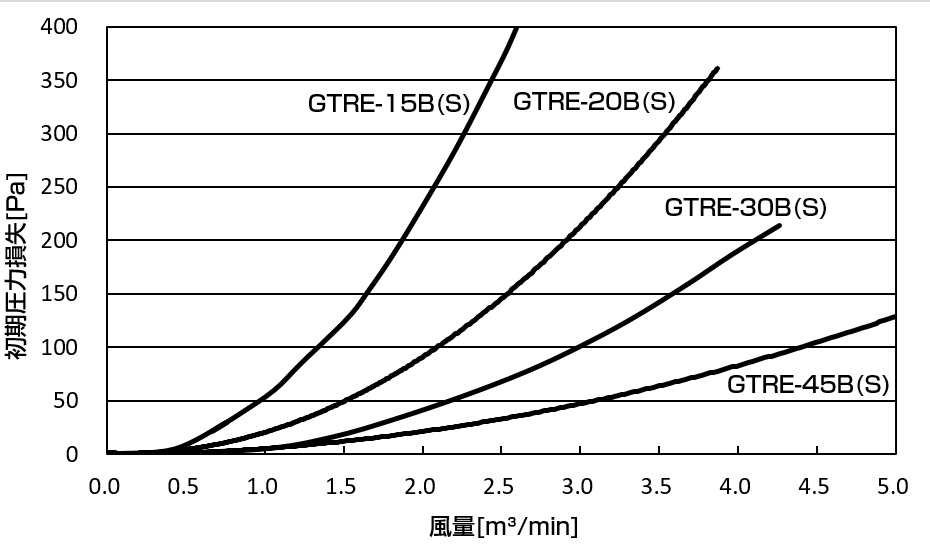

■風量ー初期圧力損失グラフ 沿岸地域など塩害の影響を受けやすい環境や、火山灰や黄砂等の微細な粉塵の影響を受けやすい環境に設置されるキュービクル・配電盤等には、下記製品も併せてご検討ください!

■塩害対策仕様品(IP55)
詳細はこちら

■高防塵仕様品(IP55)
詳細はこちら
  部 品 名 材 質 仕 様 換気ファン取付例
(写真はファン付仕様)

*ファン電源コード長:1m
GTRE-20B/45B GTRE-20S/45S
アウタールーバー 電気亜鉛めっき鋼板
2.3mm
SUS304
1.5mm
フロントインナールーバー ポリカーボネイト 5Y7/1近似色
(難燃性:UL94 V-0)
リアインナールーバー
フィルターケース
フィルター押え
防塵フィルター 不織布フィルター
防水パッキン CRスポンジ(難燃性:UL94 HF-1)
皿ばねナット 鉄 M6 SUS M6
- ファン取付板(別売) SUS304 1.5mm
(20型用品番:GTRE20-FBS)
(45型用品番:GTRE20-FBS)

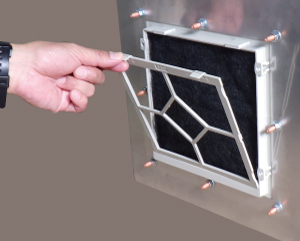

フィルターのメンテナンスは
裏面側から行います

品 番 アウター
ルーバー
材質
前面
開口部
面積
付属ファン 最大風量
(m3/min)
50/60Hz
交換用
フィルター品番
販売
単位
質量
仕 様 品 番
GTRE-20B 電気亜鉛
めっき
鋼板
100cm2 GTRE20-F 1台 1570g
GTRE-20B-F1 AC100V 1個 山洋電気
109-601
1.87/2.11 2920g

GTRE-20B-F2

AC200V 1個 山洋電気
109-602
1.87/2.11 2920g

GTRE-20S

SUS304 100cm2 1160g
GTRE-20S-F1 AC100V 1個 山洋電気
109-601
1.87/2.11 2510g

GTRE-20S-F2

AC200V 1個 山洋電気
109-602
1.87/2.11 2510g
GTRE-45B 電気亜鉛
めっき
鋼板
250cm2 GTRE45-F 1台 3240g
GTRE-45B-F1 AC100V 2個 山洋電気
109-601
4.06/4.58 4451g

GTRE-45B-F2

AC200V 2個 山洋電気
109-602
4.06/4.58 4451g

GTRE-45S

SUS304 250cm2 2400g
GTRE-45S-F1 AC100V 2個 山洋電気
109-601
4.06/4.58

3611g

GTRE-45S-F2

AC200V 2個 山洋電気
109-602
4.06/4.58

3611g


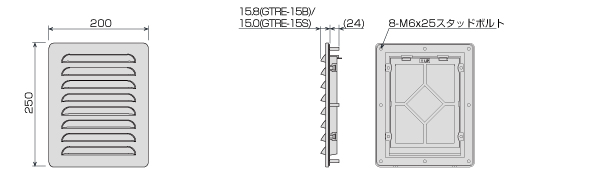

【標準品】GTRE-20B(前面:めっき鋼板仕様)
     GTRE-20S(前面:SUS仕様)

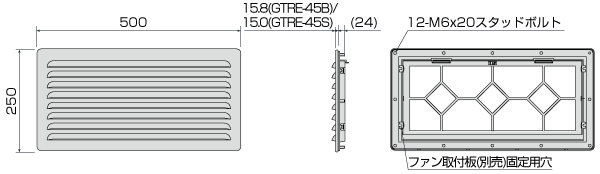

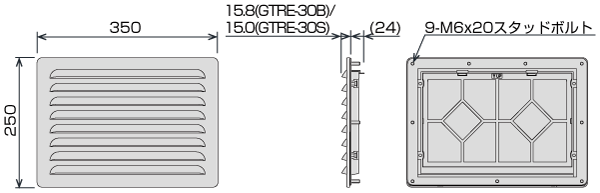

【標準品】GTRE-45B(前面:めっき鋼板仕様)
     GTRE-45S(前面:SUS仕様)

【換気ファン付】GTRE-20B-F1/2(前面:めっき鋼板仕様)
        GTRE-20S-F1/2(前面:SUS仕様)
【換気ファン付】GTRE-45B-F1/2(前面:めっき鋼板仕様)
        GTRE-45S-F1/2(前面:SUS仕様)

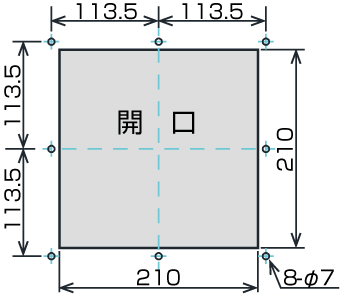

■パネルカット

・GTRE-20シリーズ


・GTRE-45シリーズ

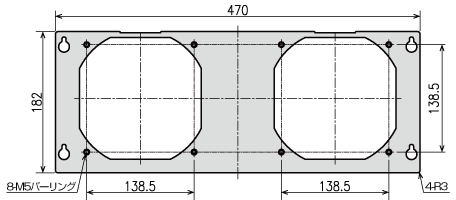

■ファン取付板(※別売) ファン取付板を用いることで 160角ファンを取り付け可能です!
・GTRE-20シリーズ


・GTRE-45シリーズ

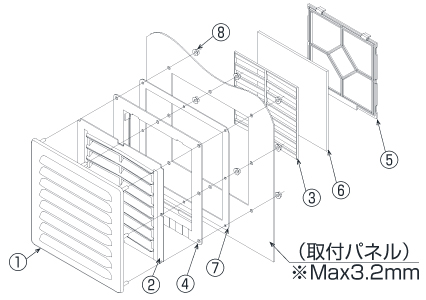

フィルター・インナールーバーのメンテナンス
【フィルターの交換方法】
⑤フィルター押えを外し、⑥フィルターを取り出して清掃してください。
ギャラリー内部の汚れが著しい場合は、③リアインナールーバーを上方向にスライドさせて外し、②フロントインナールーバー内をエアダスター等で清掃してください。

防水検証動画はこちら

社内にて煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
※検証に使用しているギャラリーは薄型防噴流ギャラリー(GTS-20W)です。


注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。
  ※この製品の仕様は改良のため予告なく変更する場合があります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
