HOME > 製品情報 > 製品検索 > 薄型防噴流ギャラリー(リアメンテタイプ)【高防塵仕様】IP55 (カテゴリー2)

薄型防噴流ギャラリー(リアメンテタイプ)【高防塵仕様】IP55 (カテゴリー2)

用 途
火山灰や黄砂等の微細な粉塵の影響を受けやすい環境に設置されるキュービクル、配電盤等の「通気ギャラリー」としてご使用ください。
特長
  1. 従来の薄型ギャラリーGTS型とほぼ同等サイズで、フィルターの定期メンテナンス作業を裏面側(盤内側)から行うタイプです。盤の側面パネル近傍に遮熱板を設ける場合等、外側からのメンテナンス作業が難しい設置環境の盤に適しています。
  2. 火山灰(※1)や黄砂など、微細な粉塵の防塵対策として使用できます。
  3. フィルター収納部と押え部品は樹脂による嵌合構造のため、ドライバー等の工具を使わずにフィルターの脱着作業が可能です。
  4. 別売のアタッチメントを使用することで、160角ファンの取付が可能です。(ファン取付時は排気用としてご使用ください。)
  5. (※1)高性能防塵フィルターの交換時期の目安は半年~2年です。火山に近い地域などの粒径が大きい粉塵が多く漂う環境下では、早期に目詰まりする場合もあります。

※品番変更のご案内 詳細はこちら

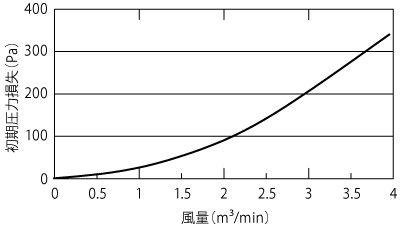

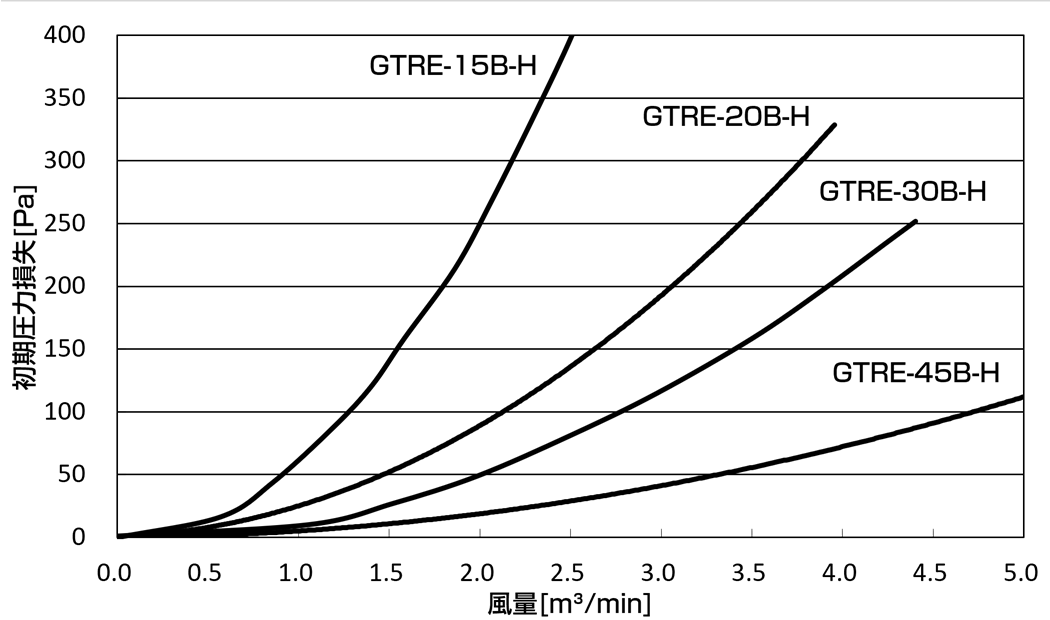

■風量ー初期圧力損失グラフ(高防塵仕様)について
~高防塵仕様~
IP55で低圧損・換気風量アップ!

GTRE-H(高防塵)仕様は、従来型(IP45)より高い保護等級IP55の製品です。
また、GTRE-ST(塩害対策仕様・IP55)よりも低圧損のため、微細な粉塵の対策は必要だが、塩分除去の必要がないという方にお薦めです。
  部 品 名 材 質 仕 様 換気ファン取付例
(写真はファン付仕様)

*ファン電源コード長:1m
アウタールーバー 電気亜鉛めっき鋼板 2.3mm
フロントインナールーバー ポリカーボネイト 5Y7/1近似色
(難燃性:UL94 V-0)
リアインナールーバー
フィルターケース
フィルター押え
フィルター 高防塵フィルター
(捕集効率65%)*比色法
防水パッキン CRスポンジ(難燃性:UL94 HF-1)
皿ばねナット 鉄 M6
- ファン取付板(別売) SUS304 1.5mm(品番:GTRE20-FBS)


フィルターのメンテナンスは
裏面側から行います
品 番 アウター
ルーバー
材質

前面
開口部
面積

付属ファン 最大風量
(m3/min)
50/60Hz
交換用
フィルター
品番
販売
単位
質量
仕様 品番
GTRE-20B-H めっき
鋼板
100cm2 - - - GTRE20-FH 1台 1500g
GTRE-20B-H-F1 AC100V
1個
山洋電気
109-601
1.88/2.10 2850g
GTRE-20B-H-F2 AC200V
1個
山洋電気
109-602
1.88/2.10 2850g
GTRE-45B-H めっき
鋼板
250cm2 - - - GTRE45-FH 1台 3500g
GTRE-45B-H-F1 AC100V
2個
山洋電気
109-601

4.05/4.58

4711g
GTRE-45B-H-F2 AC200V
2個
山洋電気
109-602

4.05/4.58

4711g

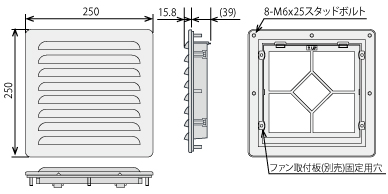

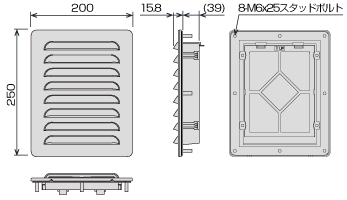

【標準品】GTRE-20B-H   【換気ファン付】GTRE-20B-H-F1/2


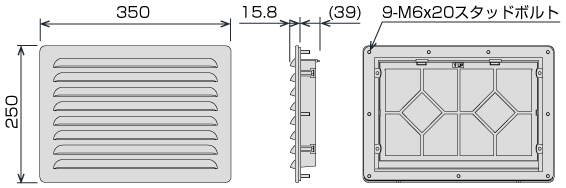

【標準品】GTRE-45B-H

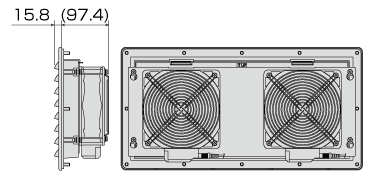

【換気ファン付】GTRE-45B-H-F1/2

■パネルカット

・GTRE-20シリーズ

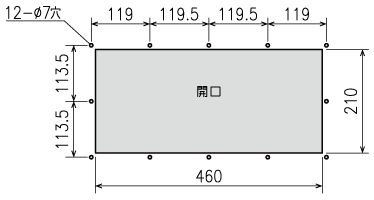

・GTRE-45シリーズ

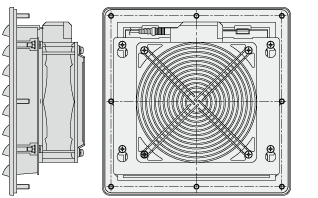

■ファン取付板(※別売) ファン取付板を用いることで 160角ファンを取り付け可能です!
・GTRE-20シリーズ


・GTRE-45シリーズ

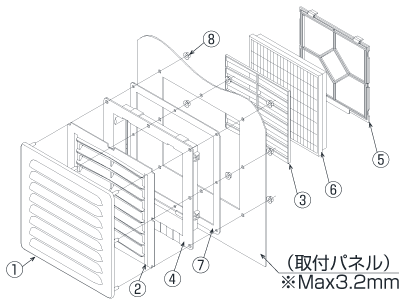

フィルター・インナールーバーのメンテナンス

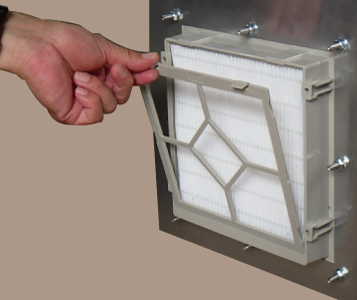

【フィルターの交換方法】
⑤フィルター押えを外し、⑥フィルターを取り出して清掃してください。
ギャラリー内部の汚れが著しい場合は、③リアイン ナールーバーを上方向にスライドさせて外し、
②フロントインナールーバー内をエアダスター等で清掃してください。
防水検証動画はこちら

社内にて煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
※検証に使用しているギャラリーは薄型防噴流ギャラリー(GTS-20W)です。


注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。
  ※この製品の仕様は改良のため予告なく変更する場合があります。
