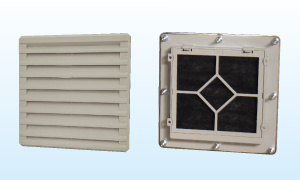

薄型防噴流ギャラリー(リアメンテ・オール樹脂タイプ) IP45｜製品検索｜製品情報

HOME > 製品情報 > 製品検索 > 薄型防噴流ギャラリー(リアメンテ・オール樹脂タイプ) IP45

用途

配電盤・制御盤・操作盤・キュービクル等の換気開口用部品としてご使用ください。

特長

前面ルーバー部が樹脂製のため、薄型防噴流ギャラリーGTS型/GTRE型よりも軽量です。
屋外使用にも対応しています。
樹脂製なので錆びる心配がありません。また、上塗り塗装が不要のため工数を減らせます。
フィルターの定期メンテナンス作業を裏面側(盤内側)から行うタイプです。盤の側面パネル近傍に遮熱板を設ける場合等、外側からのメンテナンス作業が難しい設置環境の盤に適しています。
フィルター収納部と押え部品は樹脂による嵌合構造のため、ドライバー等の工具を使わずにフィルターの脱着作業が可能です。
別売のアタッチメントを使用することで、160角ファンの取り付けが可能です。(ファン取り付け時は排気用としてご使用ください。)

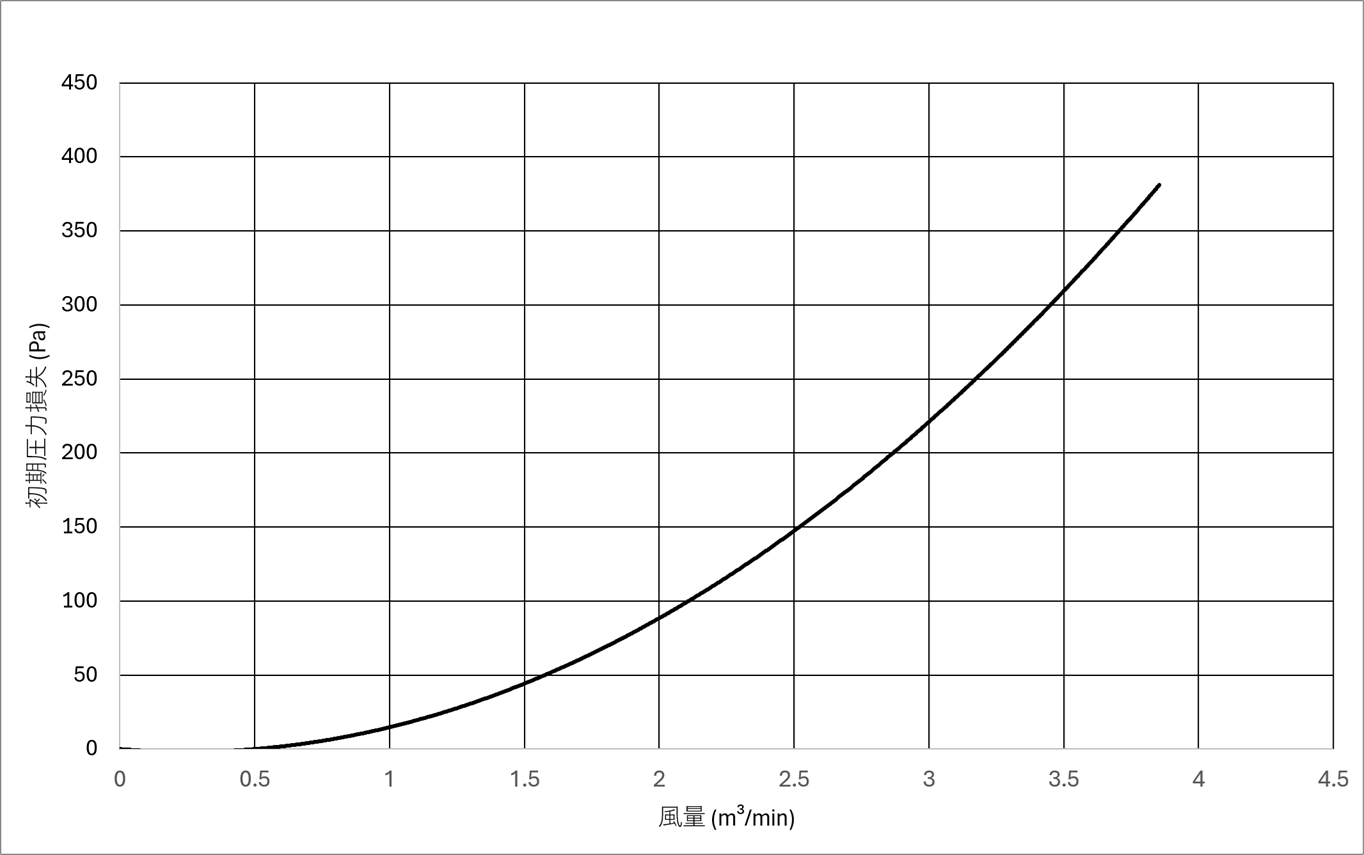

■風量ー初期圧力損失グラフ

沿岸地域など塩害の影響を受けやすい環境や、火山灰や黄砂等の
微細な粉塵の影響を受けやすい環境に設置されるキュービクル・配電盤等には、
下記製品も併せてご検討ください！

■塩害対策仕様品(IP55)
詳細はこちら

■高防塵仕様品(IP55)
詳細はこちら

	部品名	材質仕様	■換気ファン取付例（写真はファン付仕様）＊ファン電源コード長：1m
①	アウタールーバー	ポリカーボネイト W型：5Y7/1近似色塗装 CR型：2.5Y9/1近似色塗装 (難燃性：UL94 V-0)
②	フロントインナールーバー	ポリカーボネイト　5Y7/1近似色 (難燃性:UL94 V-0)
③	リアインナールーバー
④	フィルターケース
⑤	フィルター押え
⑥	防塵フィルター	不織布フィルター
⑦	防水パッキン	CRスポンジ(難燃性:UL94 HF-1)
⑧	皿ばねナット	SUS　M6


フィルターのメンテナンスは裏面側から行います

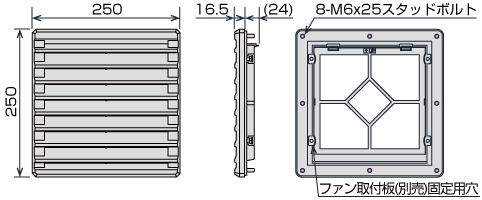

【標準品】GTRAP-20W(前面:5Y7/1近似色)
　　　　　GTRAP-20CR(前面:2.5Y9/1近似色)

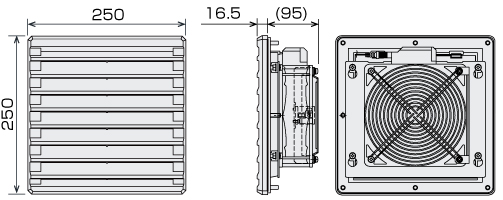

【換気ファン付】GTRAP-20W-F1/F2(前面:5Y7/1近似色)
　　　　　　　　GTRAP-20CR-F1/F2(前面:2.5Y9/1近似色)

ｌ

■パネルカット


■ファン取付板(※別売) 　ファン取付板を用いることで 160角ファンを取り付け可能です!

フィルター・インナールーバーのメンテナンス

【フィルターの交換方法】
⑤フィルター押えを外し、⑥フィルターを取り出して清掃してください。
ギャラリー内部の汚れが著しい場合は、③リアインナールーバーを上方向にスライドさせて外し、②フロントインナールーバー内をエアダスター等で清掃してください。

社内にて煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
※検証に使用しているギャラリーは薄型防噴流ギャラリー(GTS-20W)です。

注意	・締付ナットは均等に締め付けてください。・適正締付トルクは1.96N・m(20kgf・cm)です。
	※この製品の仕様は改良のため予告なく変更する場合があります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTRAP-20W		---	---	---	---	---	---		25,000円 / 個
GTRAP-20CR		---	---	---	---	---	---		25,000円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTRAP-20W-F1		---	---	---	---	---	---		68,500円 / 個
GTRAP-20W-F2		---	---	---	---	---	---		68,500円 / 個
GTRAP-20CR-F1		---	---	---	---	---	---		68,500円 / 個
GTRAP-20CR-F2		---	---	---	---	---	---		68,500円 / 個
