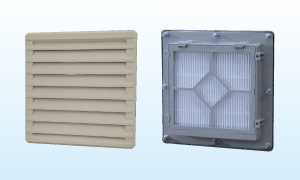

薄型防噴流ギャラリー(リアメンテ・オール樹脂タイプ)【塩害対策仕様】IP55 (カテゴリー2)

用途

配電盤・制御盤・操作盤・キュービクル等の換気開口用部品としてご使用ください。

特長

前面ルーバー部が樹脂製のため、薄型防噴流ギャラリーGTS型/GTRE型よりも軽量です。
屋外使用にも対応しています。
樹脂製なので錆びる心配がありません。また、上塗り塗装が不要のため工数を減らせます。
フィルターの定期メンテナンス作業を裏面側(盤内側)から行うタイプです。盤の側面パネル近傍に遮熱板を設ける場合等、外側からのメンテナンス作業が難しい設置環境の盤に適しています。
フィルター収納部と押え部品は樹脂による嵌合構造のため、ドライバー等の工具を使わずにフィルターの脱着作業が可能です。
別売のアタッチメントを使用することで、160角ファンの取り付けが可能です。(ファン取り付け時は排気用としてご使用ください。)

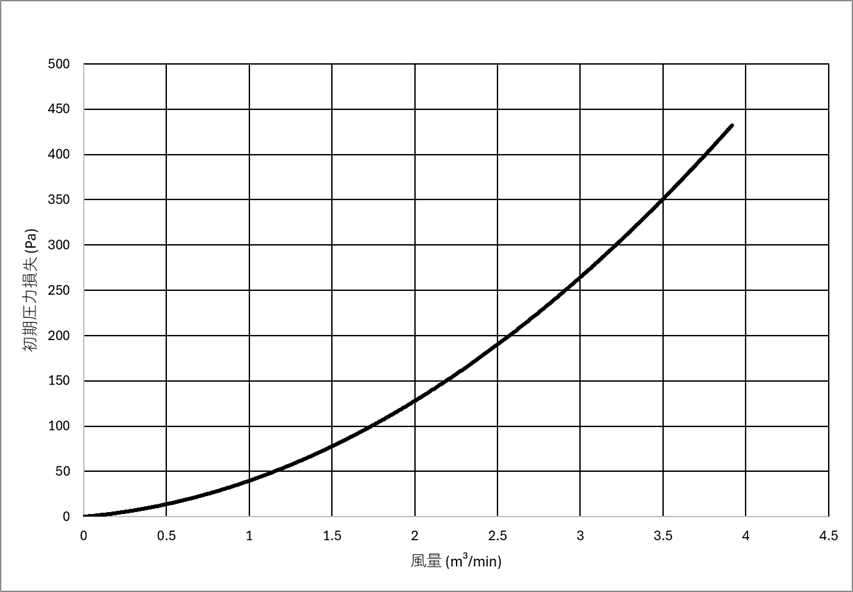

■風量ー初期圧力損失グラフ(塩害対策仕様)について

～塩害対策仕様～　IP55

海岸沿いに建てられる一般ビル、各種施設、工場等がますます多くなっています。
このような建物においては、海塩粒子により空調ダクトや各種設備が腐食したり、電気系統のトラブル、製品不良あるいは電子機器・精密機器の故障等が発生します。
高分子材料を使った『塩害対策フィルター』は、このような状況で採用していただくのに最適であり、また環境保全を考えて省エネルギー・易焼却・長寿命をコンセプトにしたエアフィルターです。
詳細はページ下部をご覧ください。

	部品名	材質仕様	■換気ファン取付例（写真はファン付仕様）＊ファン電源コード長：1m
①	アウタールーバー	ポリカーボネイト W型：5Y7/1近似色塗装 CR型：2.5Y9/1近似色塗装 (難燃性：UL94 V-0)
②	フロントインナールーバー	ポリカーボネイト　5Y7/1近似色 (難燃性:UL94 V-0)
③	リアインナールーバー
④	フィルターケース
⑤	フィルター押え
⑥	フィルター	塩害対策フィルター (捕集効率90％)＊比色法
⑦	防水パッキン	CRスポンジ(難燃性:UL94 HF-1)
⑧	皿ばねナット	SUS　M6
-	ファン取付板(別売)	SUS304 1.5mm (20型用品番:GTRE20-FBS) (45型用品番:GTRE20-FBS)

■使用例
フィルターのメンテナンスは裏面側から行います

品番	アウタールーバー色	前面開口部面積	付属ファン		最大風量 (m3/min) 50/60Hz	交換用フィルター品番	販売単位	質量
品番	アウタールーバー色	前面開口部面積	仕　様	品　番	最大風量 (m3/min) 50/60Hz	交換用フィルター品番	販売単位	質量
GTRAP-20W-ST	5Y7/1近似色	96cm²	－	－	－	GTRAP20-FST	1台	860g
GTRAP-20CR-ST	2.5Y9/1近似色	96cm²	－	－	－	GTRAP20-FST	1台	860g
GTRAP-20W-ST-F1	5Y7/1近似色	96cm²	AC100V 1個	山洋電気 109-601	1.87/2.11	GTRAP20-FST	1台	2210g
GTRAP-20W-ST-F2	5Y7/1近似色	96cm²	AC200V 1個	山洋電気 109-602	1.87/2.11	GTRAP20-FST	1台	2210g
GTRAP-20CR-ST-F1	2.5Y9/1近似色	96cm²	AC100V 1個	山洋電気 109-601	1.87/2.11	GTRAP20-FST	1台	2210g
GTRAP-20CR-ST-F2	2.5Y9/1近似色	96cm²	AC200V 1個	山洋電気 109-602	1.87/2.11	GTRAP20-FST	1台	2210g

【標準品】GTRAP-20W-ST(前面:5Y7/1近似色)
　　　　　GTRAP-20CR-ST(前面:2.5Y9/1近似色)

【換気ファン付】GTRAP-20W-ST-F1/F2(前面:5Y7/1近似色)
　　　　　　　　GTRAP-20CR-ST-F1/F2(前面:2.5Y9/1近似色)

■パネルカット


■ファン取付板(※別売) ファン取付板を用いることで 160角ファンを取り付け可能です!

【フィルター・インナールーバーのメンテナンス方法】

⑤フィルター押えを外し、⑥フィルターを取り出して清掃してください。
ギャラリー内部の汚れが著しい場合は、③リアインナールーバーを上方向にスライド
させて外し、②フロントインナールーバー内をエアダスター等で清掃してください。

塩害対策フィルター

最近、海岸沿いに建てられる一般ビル、各種施設、工場等がますます多くなっています。
このような建物においては、海塩粒子により空調ダクトや各種設備が腐食したり、電気系統のトラブル、製品不良あるいは電子機器・精密機器の故障等が発生します。
高分子材料を使った『塩害対策用フィルター』は、このような状況で採用していただくのに最適であり、また環境保全を考えて省エネルギー・易焼却・長寿命をコンセプトにしたエアフィルターです。

塩害対策フィルターの寿命について

塩害対策フィルターの寿命は、一般的に半年～１年と考えられています。
（※あくまでも目安であり、使用条件により異なることがあります。）
塩害対策用フィルターの寿命を判断するうえで、
下記のような要素があげられます。
1.大気塵・海塩粒子の捕集堆積による圧力損失の上昇。
　（ろ材の変色・変形）７
2.大気塵の堆積により、塩害対策フィルタの本来の機能が発揮されなくなる。
　（異常な圧力損失の上昇・海塩粒子の下流側への再飛散）
3.使用環境によるろ材の劣化。
　（長期間の使用・大気中に含まれる排気ガスとの化学反応等）
　塩害対策用フィルターの特殊構造による機能を十分発揮し、
　　設置される施設の環境を最適な状態に維持する為に、また、
　フィルターシステムへの負担を軽減し経済的な運営を実現していく為にも、フィルターを定期的に交換されることをお薦めいたします。

使用済みろ材（下流側）の
顕微鏡写真

塩害対策フィルターの特長

塩害対策用フィルターは、静電フィルターと特殊構造を持つ不織布を結合することによって、従来の塩害対策品と比較して、飛躍的に性能を向上させた塩害対策用高性能フィルターです。
1. 低圧力損失です。
2. 海塩粒子に対して高捕集効率です。
3. 長寿命です。
4. ろ材に捕集された海塩粒子が潮解しても、
　圧力損失の上昇が低くなっています。
5. ろ材に捕集された海塩粒子が潮解しても、
　下流側へ流出し、再飛散することが非常に少なくなっています。
6. 耐衝撃性に優れています。

塩害対策・塩害防止の原理

沿岸沿いでの海塩粒子の粒径は、一般的に1.0μm以下と5μm付近に2つのピークをもち、全体の70％が2.0～7.0μmの粒径範囲にある為、容易に捕集することが可能です。また、ろ材は強い吸水力を持った特殊構造の塩分吸収層（第2層）と撥水性を有する層（第3層）をバランスよく組み合わせています。そのことにより、ろ材に付着した海塩粒子が高湿度条件下で潮解した時でも、液状化した塩分は、撥水性を有する層で膜状に広がることなく液滴となり圧力損失の上昇をおさえます。
それと同時に、強い吸水力を持った塩分吸収層に素早く吸収、保持されるので下流側に再飛散することはありません。また、塩分吸収層の特殊構造がその層での圧力損失の上昇をおさえるように工夫されています。

付着NaCL粒子の潮解による影響の比較

試験条件・・・NaCl付着量：50g/ユニット（ユニット有効開口：180mm×180mm）　風速：2.72m/sec 　温度：25℃　湿度：90％RH

防水検証動画はこちら

社内にて煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
※検証に使用しているギャラリーは薄型防噴流ギャラリー(GTS-20W)です。

注意	・締付ナットは均等に締め付けてください。・適正締付トルクは1.96N・m(20kgf・cm)です。
	※この製品の仕様は改良のため予告なく変更する場合があります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTRAP-20W-ST		---	---	---	---	---	---		50,000円 / 個
GTRAP-20CR-ST		---	---	---	---	---	---		50,000円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
GTRAP-20W-ST-F1		---	---	---	---	---	---		100,000円 / 個
GTRAP-20W-ST-F2		---	---	---	---	---	---		100,000円 / 個
GTRAP-20CR-ST-F1		---	---	---	---	---	---		100,000円 / 個
GTRAP-20CR-ST-F2		---	---	---	---	---	---		100,000円 / 個
