ABCパーツ（VTK）
-
用途
- ボリューム、トグルスイッチの取付台としてご使用ください。
-
材質
- 鋼板…t=1.6mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
| 品番 | A (mm) |
B (mm) |
C |
ｔ (mm) |
スイッチ 取付穴 |
梱包数 |
販売単位 (個) |
VTK-1
|
50 |
- |
20 |
1.6 |
1ヶ |
100 |
50 |
| VTK-2 | 95 |
45 |
65 |
2ヶ |
100 | 50 | |
| VTK-3 | 140 |
45 |
110 |
3ヶ |
50 |
50 |
◆ ブランクタイプ
…機器に合わせて穴あけ加工をすることで、様々な機器を取り付けることが可能となります。
| 品番 | ｔ |
梱包数 (個) |
販売単位 (個) |

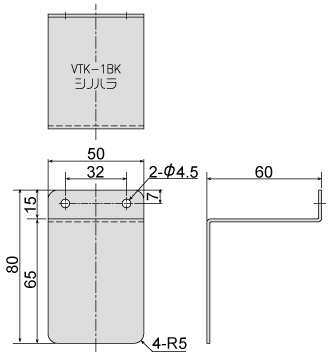

VTK-1BK |
1.6 |
50 |
50 |
| 品番 | ｔ |
梱包数 (個) |
販売単位 (個) |
VTK-1K |
1.6 |
100 |
50 |
※販売中止に関してはこちらをご覧ください
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| VTK-1 |  |
--- | --- | --- | --- | --- | --- | --- | 740円 / 個 |
| VTK-2 | |
--- | --- | --- | --- | --- | --- | --- | 1,110円 / 個 |
| VTK-3 | |
--- | --- | --- | --- | --- | --- | --- | 1,470円 / 個 |
| VTK-1BK | |
--- | --- | --- | --- | --- | --- | --- | 670円 / 個 |
| 品番 | 商品名 | 価格 （税込） |
在庫 | ご注文 |
|---|---|---|---|---|
| VTK-1 | ABCパーツ VTK 梱包数25ヶ入 | 10,530 |  |
|
| VTK-2 | ABCパーツ VTK 梱包数25ヶ入 | 15,840 | |
|
| VTK-3 | ABCパーツ VTK 梱包数10ヶ入 | 8,440 | |
|
| VTK-1BK | --- | --- | --- | お問い合わせください |
