LEDユニット(複数機器連動タイプ) CLED-REN-1004U-R(L) / CLED-REN-1009U-R(L)

用 途 用途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください。
【注】当製品は一般用電気工作物には使用できません。
（一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧（600Ｖ以下）受電のもの及び小出力発電設備を指します）

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。
複数LEDや他機器との連動に適したLEDユニット！
ドアスイッチまわりの配線作業を簡略化できます。

上：CLED-REN-1004U-○
下：CLED-REN-1009U-○
CLED-REN-1004U-R (スイッチ右側)
CLED-REN-1004U-L (スイッチ左側)
光源部のみのお取り扱いもございます。
(CLED-1004)		 CLED-REN-1009U-R (スイッチ右側)
CLED-REN-1009U-L (スイッチ左側)
光源部のみのお取り扱いもございます。
(CLED-1009)


≪結線方法および動作パターン≫

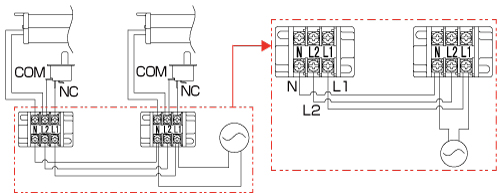

【結線方法】
　本製品２台の端子台にて"L1"、"L2"、"N"端子をそれぞれ接続(下図参照)
【動作パターン】
　両方の扉が開いた状態のとき両方のLEDが点灯します。
　どちらかの扉が開いた状態のとき両方のLEDが点灯します。
　両方の扉が閉じた状態のとき両方のLEDが消灯します。

また 、警告灯や換気ファンを接続することで扉の開閉状態に連動して
LED照明以外の機器をON/OFFさせることも可能です。


ドアスイッチの位置は前後に調節が可能です。(スライド幅：30mm)
スイッチ動作ストローク：12.05mm
ギャラリー特長
長寿命 　従来の蛍光灯に比べて約5倍の長寿命です。
省エネ 　従来の蛍光灯に比べて、消費電力が約半分です。
E C O 　水銀を使用していないクリーンな照明です。
低発熱 　蛍光灯のように熱くならず、安全です。
虫を寄せ付けない 　紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、
　その侵入を防ぐことができます。
耐衝撃性 　ガラスを全く使っていませんので、輸送中の振動や設置時の衝撃にも安心です。

塩害対策仕様　※UL3385電線ハロゲンフリータイプ使用
品番 　CLED-REN-1004U-R (スイッチ右側)
　CLED-REN-1004U-L(スイッチ左側)		 CLED-REN-1009U-R(スイッチ右側)
CLED-REN-1009U-L(スイッチ左側)
定格電圧 　フリー電源　AC100V～240V(±10%) 50/60Hz
消費電力 　4.5W at 100V 9W at 100V
耐電圧 　AC1500V 1分間 (対地間)
絶縁抵抗 　DC500Vメガーにて100MΩ以上
使用周囲温度 　-20℃～+50℃　(氷結・結露無き事)
全光束 　600lm (±10%) 1200lm (±10%)
参考照度 　約150Lx (1m直下) 約290Lx (1m直下)
照光角 　約160°
LED灯寿命 約40,000時間 at 25℃
ユニット質量 　752g 1,102g

ネジ端子径

 M3.5

■外形図

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CLED-REN-1004U-R --- --- --- --- --- --- 33,000円 / 本
CLED-REN-1004U-L --- --- --- --- --- --- 33,000円 / 本
CLED-REN-1009U-R --- --- --- --- --- --- 59,650円 / 本
CLED-REN-1009U-L --- --- --- --- --- --- 59,650円 / 本
