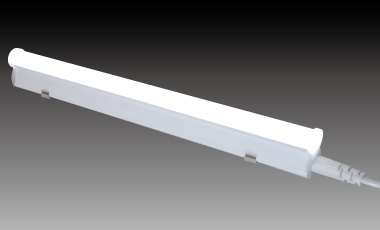

盤用LED照明 LC-3005

用 途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用下さい。
【注】当製品は一般用電気工作物には使用できません。
(一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧(600V以下)受電のもの及び小出力発電設備を指します)

※特許抵触の心配はございません。
特長
内部に搭載しているLEDデバイスは、信頼性の高いオスラム製を使用しています。
軽量で扱いやすく、コストパフォーマンスで優れた盤用LED照明です。

10W形蛍光灯の代替に適したコストパフォーマンスの高いLEDを発売!

使用例
※当製品は配電盤専用の照明機器です。一般用電気工作物には使用できません。
 (一般用電気工作物とは、一般住宅や商店などの電気設備であって、
 低圧(600V以下)受電のもの及び小出力発電設備を指します。)

信頼性 内部に搭載しているLEDデバイスは、
信頼性の高いオスラム製を使用しています。
E M C CISPR15に準拠し、低ノイズで他機器へ与える影響が小さいです。
軽量 軽量で扱いやすく、コストパフォーマンスで優れた
盤用LED照明です。


品番 LC-3005
定格電圧 フリー電源 AC100V~240V 50/60Hz
使用周囲温度 -10℃~+40℃ (氷結・結露の無き事)
消費電力 5W(±10%) at 100V
耐電圧 AC1500V 1分間 (対地間)
絶縁抵抗 DC500Vメガーにて100MΩ以上
全光束 450lm(±10%)
参考照度

約100Lx (1m直下)

照光角 約140°
LED灯寿命 約20,000時間
ユニット質量

52g

EMC

CISPR15準拠(放射電界強度、放射磁界強度)

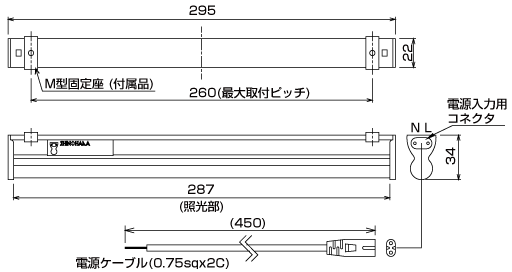

LC-3005 外形図



<付属品>M型固定座(2個)

※M型固定座の取り付けネジは付属していません。
 M4皿ねじ、または、低頭ねじ(2個)を用いて固定してください。
※ナベねじ等では、LED照明本体に接触し、落下の恐れがあります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
LC-3005
