LEDユニット(端子台一体型) LC-2005(2009)TBWG

用途: 受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください。
【注】当製品は一般用電気工作物には使用できません。
（一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧（600Ｖ以下）受電のもの及び小出力発電設備を指します）

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。

10W/20W形蛍光灯の代替として使用できる、取付ピッチ！
差込端子のためラクラク配線、しかも軽量です！

■使用例

■端子台

・差込端子は各極片側２線接続可能で、
　送り配線も容易に行えます！(端子台定格：20A)

・ネジ端子タイプもございます。
　(10W型品番：LC-2005TBY)
　(20W型品番：LC-2009TBY)
　詳細はこちら

・LED本体のみも販売しております。
【LC-2005(2009)】
※LC-2005(2009)TBWGはLED本体のみの交換は出来ません。

互換性	LC-2005TBYは10W形蛍光灯からの切り替えに適した取付ピッチ280ｍｍです。 LC-2009TBYは20W形蛍光灯からの切り替えに適した取付ピッチ538ｍｍです。
軽量	金属とガラスを使用していないため軽量で、輸送振動や設置時の衝撃にも安心です。
小型	小型かつシンプルなデザインで、盤内の省スペース化が図られます。
耐電圧	盤内使用に適したAC2000V/分の耐電圧性能を有しています。
省エネ	従来の蛍光灯に比べて、消費電力が約半分です。
E C O	水銀を使用していないクリーンな照明です。
低発熱	蛍光灯のように熱くならず、安全です。
虫を寄せ付けない	紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、その侵入を防ぐことができます。

品番	LC-2005TBWG	LC-2009TBWG
定格電圧	フリー電源　AC100V～240V 50/60Hz
使用周囲温度	-20℃～+50℃　(氷結・結露の無き事)
消費電力	5W（±10%) at 100V	9W (±10％) at 100V
耐電圧	AC2000V 1分間 (対地間)
絶縁抵抗	DC500Vメガーにて100MΩ以上
全光束	500lm（±10%)	1100lm(±10％)
参考照度	約100Lx (1m直下)	約200Lx（1m直下）
照光角	約110°
LED灯寿命	約40,000時間 at 25℃
ユニット質量	120g	140g

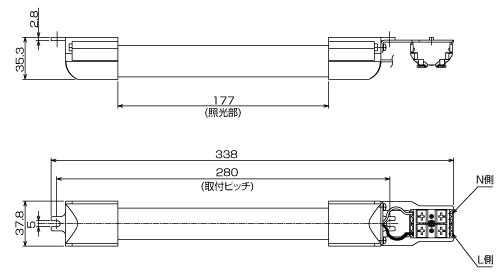

■LC-2005TBWG 外形図

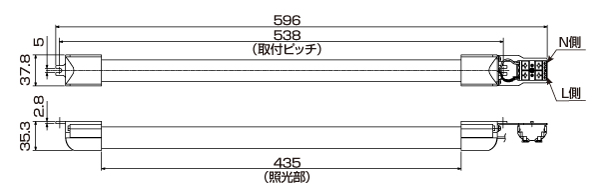

■LC-2009TBWG 外形図

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
LC-2005TBWG		---	---	---	---	---	---		13,950円 / 本
LC-2009TBWG		---	---	---	---	---	---		21,200円 / 本
