LEDユニット(端子台一体型) LC-2005(2009)TBY

用 途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用下さい。
【注】当製品は一般用電気工作物には使用できません。
(一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧(600V以下)受電のもの及び小出力発電設備を指します)

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。

10W/20W形蛍光灯の代替として使用できる、取付ピッチ!
3極ネジ端子台で送り配線が容易、しかも軽量です!

使用例
端子台

・差込端子タイプもございます。
 (10W型品番:LC-2005TBWG)
 (20W型品番:LC-2009TBWG)
 詳細はこちら

・LED本体のみも販売しております【LC-2005(2009)】
 ※LC-2005(2009)TBYはLED本体のみの交換は出来ません。



互換性 LC-2005TBYは10W形蛍光灯からの切り替えに適した取付ピッチ280mmです。
LC-2009TBYは20W形蛍光灯からの切り替えに適した取付ピッチ538mmです。
軽量 金属とガラスを使用していないため軽量で、
輸送振動や設置時の衝撃にも安心です。
耐電圧 盤内使用に適したAC2000V/分の耐電圧性能を有しています。
省エネ 従来の蛍光灯に比べて、消費電力が約半分です。
E C O 水銀を使用していないクリーンな照明です。
低発熱 蛍光灯のように熱くならず、安全です。
虫を寄せ付けない 紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、
その侵入を防ぐことができます。


品番 LC-2005TBY LC-2009TBY
定格電圧 フリー電源 AC100V~240V 50/60Hz
使用周囲温度 -20℃~+50℃ (氷結・結露の無き事)
消費電力 5W(±10%) at 100V 9W (±10%) at 100V
耐電圧 AC2000V 1分間 (対地間)
絶縁抵抗 DC500Vメガーにて100MΩ以上
全光束 500lm(±10%) 1100lm(±10%)
参考照度

約100Lx (1m直下)

約200Lx(1m直下)
照光角 約110°
LED灯寿命 約20,000時間
ユニット質量

145g

165g

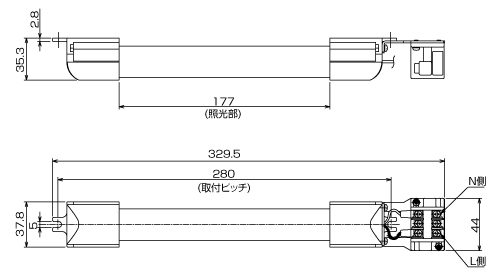

LC-2005TBY 外形図

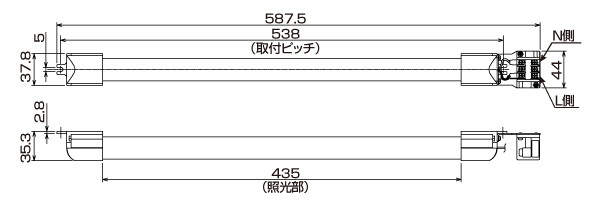

LC-2009TBY 外形図

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
LC-2005TBY
LC-2009TBY
