ヒーター取付面保護カバー

用 途 用途
当社製スペースヒーター、シーズヒーターと併用し、ヒーター熱による取付面の昇温抑制にご使用ください。
特長 特長
  1. ヒーター熱によるヒーター取付面の昇温を防ぎ、筐体表面の変色や塗膜の劣化を軽減します。

  2. ヒーター取付面保護カバーにはヒーター本体取付用のねじ穴が加工されているので、簡単に組み付けることができます。
>

SUS304 板厚１mm

■寸法一覧
品　　番
 OUTLINE
縦巾
W(mm)
全長
L(mm)
ピッチ
P1(mm)
ピッチ
P2(mm)
質量
SHP-255 A 82 255 62 249 161ｇ
SHP-345 A 82 345 62 339 221ｇ
SHP-240 B 98 240 78 234 174ｇ
SHP-305 B 98 305 78 299 223ｇ

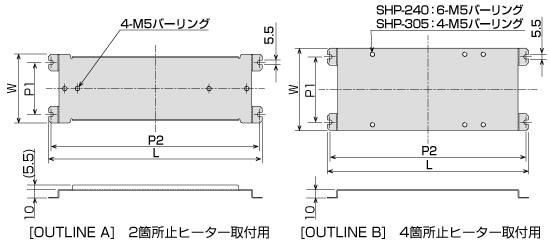

■外形図

■ヒーター適合表　　　　OH…サーモスタット付　TC…端子カバー付　LED…動作表示灯付
【標準タイプ】
適合するヒーターの品番
(品番冒頭＋数字4桁)＋ (品番末尾)
 ヒーター取付面保護カバー品番
SHP-255 SHP-240 SHP-345 SHP-305
標準タイプ
SHC2-
 S
AS
-LED
-TC
-T
SHC4-   1103/1105/2205   1110/2210
SHCK2-     1120/2220
SHCK4-       1120/2220
標準タイプ
サーモスタット付
SHC2-
 -OH
-OH-TC
-OH-TCS
SHC4-
SHCK2-
SHCK4-
ミニマムタイプ SHCM2-   1110/1120S/
2210/2220S
SHCM4- S
AS		   1110
ミニマムタイプ
サーモスタット付		 SHCM2- -OH     1103/1105/1110/
1120S/2203/2205/
2210/2220S
SHCM4-   1103/1105/1110
シーズタイプ SSH-     1105   1110/1120/
2215/2220
TSSH-

●本製品は金属製のため、表面が熱くなります。火傷にご注意ください。
●本製品をプラスチック部品等と接触させたり、極近傍に設置してのご使用は避けてください。



●本製品は金属製のため、表面が熱くなります。火傷にご注意ください。
●本製品をプラスチック部品等と接触させたり、極近傍に設置してのご使用は避けてください。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SHP-255 --- --- --- --- --- --- 4,400円 / 枚
SHP-345 --- --- --- --- --- --- 4,650円 / 枚
SHP-240 --- --- --- --- --- --- 4,400円 / 枚
SHP-305 --- --- --- --- --- --- 4,550円 / 枚
