スペースヒーター放熱板・遮熱板

用 途
当社製スペースヒーターSHCM2シリーズに併設し、ヒーターからの熱影響の抑制にご使用ください。
特長
  1. 放熱板…上面のパンチング穴により、一部熱を逃がします。作業者の手や落下物等が高温の熱源の接触リスクを軽減します。
    遮熱板…上面にパンチング穴がなく、熱対流を遮ることにより、ヒーター上方への熱影響を抑制します。
  2. 当社製スペースヒーターSHCM2シリーズと共締で取付可能なので、追加工による穴あけ作業を行う必要がありません。

※ヒーターは別売りです
注意
 ・本製品は金属製のため、表面が熱くなります。
  火傷にご注意ください。
 ・本製品をプラスチック部品等と接触させたり、
  極近傍に設置してのご使用は避けてください。

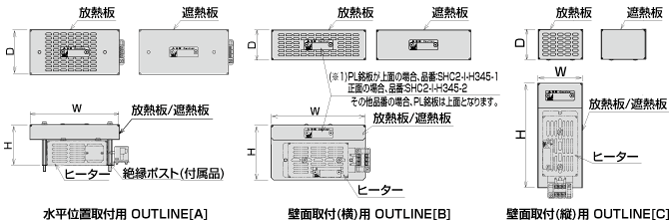

■外形図


【放熱板 品番表】
品  番
適用ヒーター
W
D
H
OUTLINE
SHC2-R-P180 SHCM2-1103/SHCM2-2203
SHCM2-1105/SHCM2-2205

180 90 82.2 A
SHC2-R-P215 SHCM2-1110/SHCM2-2210 215
SHC2-R-P275 SHCM2-1120S/SHCM2-220S 275
SHC2-R-H190 SHCM2-1103/SHCM2-2203
SHCM2-1105/SHCM2-2205
190 60 110 B
SHC2-R-H235 SHCM2-1110/SHCM2-2210 235
SHC2-R-H345 SHCM2-1120S/SHCM2-2220S 345
SHC2-R-V210 SHCM2-1103/SHCM2-2203
SHCM2-1105/SHCM2-2205
90 60 210 C
SHC2-R-V235 SHCM2-1110/SHCM2-2210 90 235
SHC2-R-V295 SHCM2-1120S/SHCM2-2220S 90 295

【遮熱板 品番表】
品  番
適用ヒーター
W
D
H
OUTLINE
SHC2-I-P180 SHCM2-1103/SHCM2-2203
SHCM2-1105/SHCM2-2205

180 90 82.2 A
SHC2-I-P215 SHCM2-1110/SHCM2-2210 215
SHC2-I-P275 SHCM2-1120S/SHCM2-220S 275
SHC2-I-H190 SHCM2-1103/SHCM2-2203
SHCM2-1105/SHCM2-2205
190 60 110 B
SHC2-I-H235 SHCM2-1110/SHCM2-2210 235
SHC2-I-H345-1 SHCM2-1120S/SHCM2-2220S 345
SHC2-I-H345-2
SHC2-I-V210 SHCM2-1103/SHCM2-2203
SHCM2-1105/SHCM2-2205
90 60 210 C
SHC2-I-V235 SHCM2-1110/SHCM2-2210 90 235
SHC2-I-V295 SHCM2-1120S/SHCM2-2220S 90 295

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
SHC2-R-P180
SHC2-R-P215
SHC2-R-P275
SHC2-R-H190
SHC2-R-H235
SHC2-R-H345
SHC2-R-V210
SHC2-R-V235
SHC2-R-V295

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
SHC2-I-P180
SHC2-I-P215
SHC2-I-P275
SHC2-I-H190
SHC2-I-H235
SHC2-I-H345-1
SHC2-I-H345-2
SHC2-I-V210
SHC2-I-V235
SHC2-I-V295
