技術資料～スペースヒーター容量算定目安


<<スペースヒーター容量算定のめやす>>
　　　　　　　　　　⇒ヒーター選定はこちら
●盤内の対流をスムーズにするため、ヒーター上部には約50mm以上のスペースを設けてください。
●側面からのスペースは最小10mm、プラスチック部品からは50mm以上離してください。
●スペースヒーターは出来る限り、保護を要する部品の下部に取り付けてください。

1. 盤の表面積『A（m2）』

・表面積『A』は設置状態を考慮に入れて下記計算式にて算出します。
A
 単独(自立)盤、周囲はフリー A=2×H×(W+D)+W×D
B
 単独(自立)盤、背面に壁 A=W×(H+D)+2×D×H
C
 連結盤の端部盤、周囲はフリー A＝D×(H＋W)＋2×W×H
D
 連結盤の端部盤、背面に壁 A＝H×(W＋D)＋W×D
E
 連結盤の中間盤 A＝2×W×H＋W×D
F
 連結盤の中間盤、背面に壁 A＝W×(H＋D)
【スペースヒーター容量算定のめやす】グラフによる選定のめやす

2.温度差『⊿T（℃）』 3.伝熱係数『K』
・⊿T＝ti-tu 鋼板 ：5.5W/m2・K
  ti

：盤内（設定）温度

 プラスチック ：3.5W/m2・K
  tu ：盤外部（外気）温度



●スペースヒーター熱計算シート(Excel:156kB)




必要容量QH＝A×⊿T×K
（計算例）
・ 条件 ： 盤外装… 鋼板製　W：600 × H：1600 × D：600
    設置状態…『Ｂ』
外気温…5℃　　盤内温度…15℃
  ＱH＝A×⊿T×K＝3.24（m2）×10（℃）×5.5（W/m2・K）＝178.2
よって、出力200Ｗのスペースヒーターが必要となります。



カバー部の温度上昇値

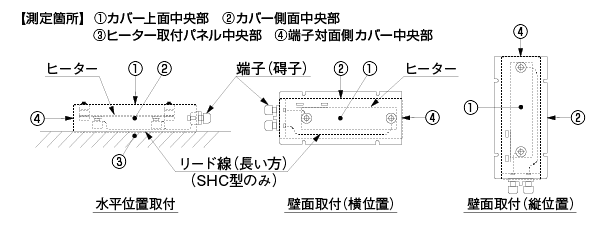

測定結果（温度上昇値 ⊿T〔K〕）　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　（deg)
  水平取付 壁面取付（横） 壁面取付（縦）
① ② ③ ④ ① ② ③ ④ ① ② ③ ④
SHC2/4-1105（2205） 56 11 10 8 12 62 14 7 8 10 9 55
SHC2/4-1110（2210）
 64 16 20 10 13 80 22 9 11 10 12 95
SHC2/4-1120（2220） 75 22 22 11 20 93 30 10 15 14 20 140
SHCK2/4-1120(2220) 113 48 34 26 53 115 41 34 48 51 34 152
SSH-1105 50 25 26 26 28 55 22 22 29 23 23 62
SSH-1110 67 30 32 25 35 76 36 23 46 33 31 105
SSH-1120 90 36 41 31 34 82 40 28 48 39 52 165
SSH-2215 70 33 33 30 32 77 33 34 46 34 34 130
SSH-2220 73 33 39 33 36 80 38 32 59 41 46 167
※数値は計測値の一例であり保証値ではありません。

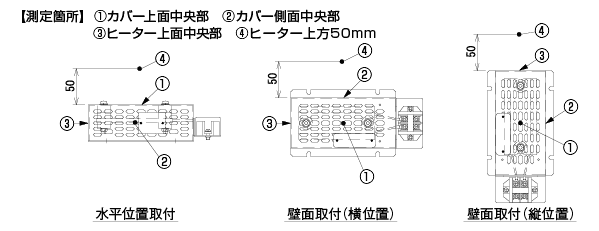

測定結果（温度上昇値 ⊿T〔K〕）　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　（deg)
    水平取付 壁面取付（横） 壁面取付（縦）
① ② ③ ④ ① ② ③ ④ ① ② ③ ④
30W品

SHCM4-1103
SHCM4-1103S
SHCM4-1103AS

 61.9 14.8 17.4 45.8 20.8 40.6 14.4 6.7 22.2 12.6 40.1 8.4
SHCM2-1103 65 14 15 57 33 64 16 42 36 12 42 34
SHCM2-2203 72 13 16 52 37 60 12 45 38 12 48 36
50W品 SHCM4-1105
SHCM4-1105S
SHCM4-1105AS		 85.6 18.8 31.4 55.2 24.6 63.6 21.3 13.4 32.3 18.0 72.0 16.6
SHCM2-1105 87 24 32 68 40 85 29 56 39 16 67 62
SHCM2-2205 81 18 29 61 42 86 29 54 38 16 58 50
100W品 SHCM4-1110
SHCM4-1110S
SHCM4-1110AS		 118.0 30.0 47.7 81.5 40.7 95.6 33.1 27.9 45.2 23.9 99.0 21.6
SHCM2-1110 107 32 47 80 48 87 38

67

 49 23 92 84
SHCM2-2210 103 37 54 92 52 88 42 73 45 24 95 82
200W品 SHCM2-1120S 153 53 51 135 56 156 43 91 51 34 123 121
SHCM2-2220S 145 47 60 142 58 164 44 117 45 40 143 132
※試験時気温：25℃、％RH=65 W600×D710×H800の盤内にて30分間通電
※数値は計測値の一例であり保証値ではありません。
