樹脂(PVC)製 計器用窓枠 【屋内用:PMY型】

特長 特長

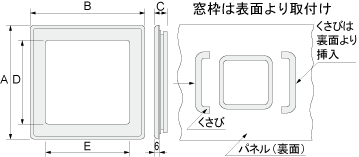

  1. 取付が簡単です。パネルにカット寸法の穴をあけ表面から計器用窓枠をはめ込み裏面からプラスチック製のクサビを差し込むだけで完全に取付ることができます。
取付例

窓 枠 塩化ビニール(黒色)
のぞき窓  ガラス1.9mm(G1)※販売中止
ガラス3.0mm(G3)※販売中止
強化ガラス3.2mm(K3)
アクリライト3.0mm(A2)
くさび PP樹脂製
パネル厚1.6mm(P1)・2.3mm(P2)・3.2mm(P3)用があります。

計器用窓枠【屋内用:PMY型】塩ビ樹脂製

計器用窓枠【屋内用:PMY型】塩ビ樹脂製

品 番
用途
パネルカット
寸法

型番(のぞき窓の材質と厚さ)

梱包数
PMY-1010
122
122
13
88
88
電灯用
105×105
G1…ガラス1.9mm ※販売中止
G3…ガラス3.0mm ※販売中止
K3…強化ガラス3.2mm
A2…アクリルライト3.0mm

50

PMY-1015
170
122
13
140
90
単3用
動力用
105×155

樹脂(PVC)製 計器用窓枠:PMY型 ご検討に際し

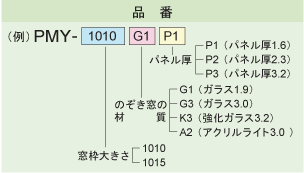

・ご注文の際、品番は以下のようにご指定ください。
(例)PMY-1010で強化ガラス、パネル厚2.3mmの場合→PMY-1010K3P2

※販売中止に関してはこちらをご覧ください


注意
・締付ナットは均等に締付けてください。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
PMY-1010K3P1
PMY-1010K3P2
PMY-1010K3P3
PMY-1010A2P1
PMY-1010A2P2
PMY-1010A2P3
PMY-1015K3P1
PMY-1015K3P2
PMY-1015K3P3
PMY-1015A2P1
PMY-1015A2P2
PMY-1015A2P3
品番 商品名 価格
(税込)
在庫 ご注文
PMY-1010K3P1 計器用窓枠 屋内用PMY型 強化ガラス3.0mm パネル厚1.6 梱包数5ヶ 7,380
数量
PMY-1010K3P2 計器用窓枠 屋内用PMY型 強化ガラス3.0mm パネル厚2.3 梱包数5ヶ 7,380
数量
PMY-1010K3P3 計器用窓枠 屋内用PMY型 強化ガラス3.0mm パネル厚3.2 梱包数5ヶ 7,380
数量
PMY-1010A2P1 計器用窓枠 屋内用PMY型 アクリルライト パネル厚1.6 梱包数5ヶ 6,130
数量
PMY-1010A2P2 計器用窓枠 屋内用PMY型 アクリルライト パネル厚2.3 梱包数5ヶ 6,130
数量
PMY-1010A2P3 計器用窓枠 屋内用PMY型 アクリルライト パネル厚3.2 梱包数5ヶ 6,130
数量
PMY-1015K3P1 計器用窓枠 屋内用PMY型 強化ガラス3.0mm パネル厚1.6 梱包数5ヶ 8,630
数量
PMY-1015K3P2 計器用窓枠 屋内用PMY型 強化ガラス3.0mm パネル厚2.3 梱包数5ヶ 8,630
数量
PMY-1015K3P3 計器用窓枠 屋内用PMY型 強化ガラス3.0mm パネル厚3.2 梱包数5ヶ 8,630
数量
PMY-1015A2P1 計器用窓枠 屋内用PMY型 アクリルライト パネル厚1.6 梱包数5ヶ 7,380
数量
PMY-1015A2P2 計器用窓枠 屋内用PMY型 アクリルライト パネル厚2.3 梱包数5ヶ 7,380
数量
PMY-1015A2P3 計器用窓枠 屋内用PMY型 アクリルライト パネル厚3.2 梱包数5ヶ 7,380
数量
