小型通気ギャラリー【屋内用】 SG1-10・SG1-15
-
用途
- 屋内・分電盤、操作盤、制御盤、計器盤等の換気に「通気ギャラリー(ガラリ)」を部品として、函体の完成後に取り付けることができます。
（防水構造ではありません） -
特長
- 従来のようにパネルに直接、通気孔の加工をする必要はありません。
「通気ギャラリー(ガラリ)」を、後から取り付けることにより作業の能率化が計れます。
120角ファンを取付することも可能です。（SG1-10-4） -
材質
- 鋼板…1.6mm 下塗り付き ステンレス…1.5mm
※下塗り：ロックペイント社製050-4113。上塗りに特殊塗装をされる場合はご相談ください。
※ステンレス製品については別途クリア塗装仕上も承ります。
※製品には上塗り塗装を施してご使用ください。

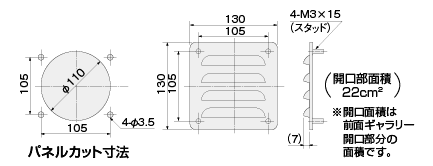

| ■ SG1-10-4（鋼板製） ■ SG1-10-4S (ステンレス製)

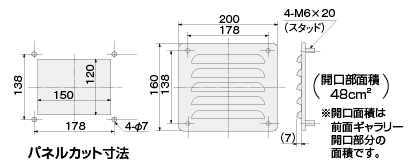

■ SG1-15-5
|
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| SG1-10-4 |  |
--- | --- | --- | --- | --- | --- | --- | 4,700円 / 個 |
| SG1-10-4S | |
--- | --- | --- | --- | --- | --- | --- | 9,500円 / 個 |
| SG1-15-5 | |
--- | --- | --- | --- | --- | --- | --- | 4,850円 / 個 |
| 品番 | 商品名 | 価格 （税込） |
在庫 | ご注文 |
|---|---|---|---|---|
| SG1-10-4 | 小型通気ギャラリー 鋼板製 | 4,130 |  |
|
| SG1-10-4S | 小型通気ギャラリー ステンレス製 | 8,400 | |
|
| SG1-15-5 | 小型通気ギャラリー | 4,180 | |
