防噴流型ギャラリー (カバー樹脂タイプ) 【塩害対策仕様】 IP55 (カテゴリー2)

用 途 用途
沿岸地域等、塩害の影響を受けやすい環境に設置されるキュービクル、配電盤等の「通気ギャラリー(ガラリ)」としてご使用ください。
特長 特長
  1. 吹込防止カバーに樹脂を採用することで大幅な軽量化を実現し、作業性を向上させました。また、塗装が不要となりますのでコストの削減が図れます。
  2. 防水性に優れJIS C 0920(防噴流試験)に耐える構造になっています。

  3. ※塩害対策フィルター交換時期の目安は、半年~1年です。海岸に近い地域など粒径が大きい海塩粒子が多く漂う環境下では、早期に目詰まりする場合もあります。

フィルター押えをはめる方向によって、
標準耐塩フィルターと防塵フィルターを使い分けることができます!

品番
寸法
材質・仕様
A
A-15

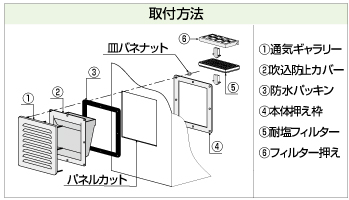

①通気ギャラリー
(ガラリ)
②吹込防止
カバー
③防水
パッキン
④本体押え枠
⑤塩害対策
フィルター
⑥フィルター押え
G2-15BFP2S-T
200
185
SUS304 1.5mm ポリプロピレン
(難燃性:UL94 V-0)
CR
スポンジ
(難燃性:UL94 HF-1)
SUS304 1.5mm G15BF-FST-F ポリプロピレン
(難燃性:UL94 V-0)
G2-20BFP2S-T
250
235
G20BF-FST-F
G2-30BFP2S-T
350
335
G30BF-FST-F
G2-45BFP2S-T
500
485
G45BF-FST-F

備考: IP55 塩害対策フィルター付

標準仕様はこちら。(※IP45)

p
注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。
※製品には上塗り塗装を施してご使用ください。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
G2-15BFP2S-T
G2-20BFP2S-T
G2-30BFP2S-T
G2-45BFP2S-T
