通気ギャラリー(鋼板製・ステンレス製)

用 途 用途
操作盤・制御盤・配電盤等の換気用部品としてご使用ください。
特長 特長
  1. 通気ギャラリー(ガラリ)を用いることにより、従来のようなパネルへの通気孔の加工が不要となるため、大幅な省力化が図れます。
  2. 取付がきわめて簡単です。パネル穴に表面から通気ギャラリーをはめ込み、裏面から押え枠をビス止めするだけで取付ができます。
  3. 吹込防止カバー、防虫網、防塵フィルター等の付属品により、用途に応じた仕様が選択いただけます。
  4. 吹込防止カバー(吹込んだ雨水を外部へ流す構造)を用いることにより屋外用としてもご使用いただけます。(IPX2)
  • ■ 取付例

    IP4X対応の防虫網もご用意できます。ご相談ください。

通気ギャラリー取付方法 通気ギャラリー品番一覧 通気ギャラリー外形一覧 通気ギャラリー構成部材仕様

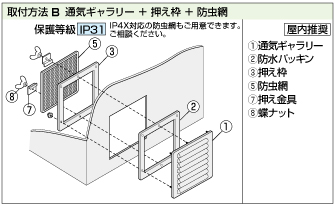

通気ギャラリー 取付方法A 通気ギャラリー 取付方法B

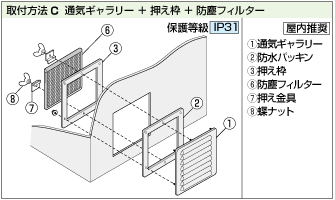

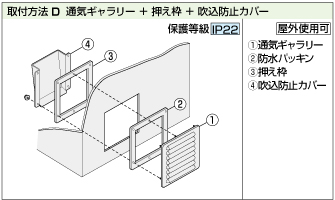

通気ギャラリー 取付方法C 通気ギャラリー 取付方法D

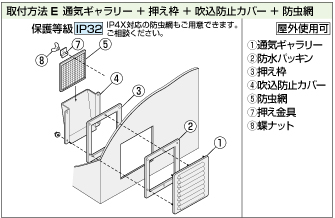

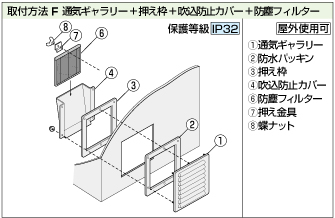

通気ギャラリー 取付方法E 通気ギャラリー 取付方法E
取付
方法
通気ギャラリー(ガラリ)
②防水
パッキン
セット品番
OUT
LINE
G2-15
G-PS15
G15-WS
-
-
-
G2-15-SET-A
G2-20
G-PS20
G20-WD
-
-
-
G2-20-SET-A
G1-15S(SUS製)
G-PS15
G15-WS
-
-
-
G1-15S-SETA
G1-20S(SUS製)
G-PS20
G20-WD
-
-
-
G1-20S-SET-A
G1-15S(SUS製)
G-PS15
G15S-WS(SUS製)
-
-
-
G1-15S-SET-AS
G1-20S(SUS製)
G-PS20
G20S-WD(SUS製)
-
-
G1-20S-SET-AS
G2-15
G-PS15
G15-WS
-
G15-MD
-
G2-15-SET-B
G2-20
G-PS20
G20-WD
-
G20-MD
-
G2-20-SET-B
G1-15S(SUS製)
G-PS15
G15-WS
-
G15-MD
-
G1-15S-SET-B
G1-20S(SUS製)
G-PS20
G20-WD
-
G20-MD
-
G1-20S-SET-B
G1-15S(SUS製)
G-PS15
G15S-WS(SUS製)
-
G15-MD
-
G1-15S-SET-BS
G1-20S(SUS製)
G-PS20
G20S-WD(SUS製)
-
G20-MD
-
G1-20S-SET-BS
G2-15
G-PS15
G15-WS
-
-
G15-FD
G2-15-SET-C
G2-20
G-PS20
G20-WD
-
-
G20-FD
G2-20-SET-C
G1-15S(SUS製)
G-PS15
G15-WS
-
-
G15-FD
G1-15S-SET-C
G1-20S(SUS製)
G-PS20
G20-WD
-
-
G20-FD
G1-20S-SET-C
G1-15S(SUS製)
G-PS15
G15S-WS(SUS製)
-
-
G15-FD
G1-15S-SET-CS
G1-20S(SUS製)
G-PS20
G20S-WD(SUS製)
-
-
G20-FD
G1-20S-SET-CS
G2-15
G-PS15
G15-WS
G15-BD
-
-
G2-15-SET-D
G2-20
G-PS20
G20-WD
G20-BD
-
-
G2-20-SET-D
G1-15S(SUS製)
G-PS15
G15-WS
G15-BD
-
-
G1-15S-SET-D
G1-20S(SUS製)
G-PS20
G20-WD
G20-BD
-
-
G1-20S-SET-D
G1-15S(SUS製)
G-PS15
G15S-WS(SUS製)
G15S-BD(SUS製)
-
-
G1-15S-SET-DS
G1-20S(SUS製)
G-PS20
G20S-WD(SUS製)
G20S-BD(SUS製)
-
-
G1-20S-SET-DS
G2-15
G-PS15
G15-WS
G15-BD
G15-MS
-
G2-15-SET-E
G2-20
G-PS20
G20-WD
G20-BD
G20-MS
-
G2-20-SET-E
G1-15S(SUS製)
G-PS15
G15-WS
G15-BD
G15-MS
-
G1-15S-SET-E
G1-20S(SUS製)
G-PS20
G20-WD
G20-BD
G20-MS
-
G1-20S-SET-E
G1-15S(SUS製)
G-PS15
G15S-WS(SUS製)
G15S-BD(SUS製)
G15-MS
-
G1-15S-SET-ES
G1-20S(SUS製)
G-PS20
G20S-WD(SUS製)
G20S-BD(SUS製)
G20-MS
-
G1-20S-SET-ES
G2-15
G-PS15
G15-WS
G15-BD
-
G15-FS
G2-15-SET-F
G2-20
G-PS20
G20-WD
G20-BD
-
G20-FS
G2-20-SET-F
G1-15S(SUS製)
G-PS15
G15-WS
G15-BD
-
G15-FS
G1-15S-SET-F
G1-20S(SUS製)
G-PS20
G20-WD
G20-BD
-
G20-FS
G1-20S-SET-F
G1-15S(SUS製)
G-PS15
G15S-WS(SUS製)
G15S-BD(SUS製)
-
G15-FS
G1-15S-SET-FS
G1-20S(SUS製)
G-PS20
G20S-WD(SUS製)
G20S-BD(SUS製)
-
G20-FS
G1-20S-SET-FS
※ステンレス製品については別途クリア塗装仕上も承ります。
※②防水パッキン材質:CRスポンジ(難燃性:UL94 HF-1)
注意
・締付ナットは均等に締付けてください。 ・適正締付トルクは1.5N・m(15kgf・cm)です。
※製品には上塗り塗装を施してご使用ください。

OUTLINE 【外形一覧】

OUTLINE①

通気ギャラリー 外形一覧①
セット品番

W寸法

G2-15-SET-A
200
G2-20-SET-A
250
G1-15S-SET-A
200
G1-20S-SET-A
250
G1-15S-SET-AS
200
G1-20S-SET-AS
250


OUTLINE②

通気ギャラリー 外形一覧②
セット品番

W寸法

G2-15-SET-B
200
G2-20-SET-B
250
G1-15S-SET-B
200
G1-20S-SET-B
250
G1-15S-SET-BS
200
G1-20S-SET-BS
250
セット品番

W寸法

G2-15-SET-C
200
G2-20-SET-C
250
G1-15S-SET-C
200
G1-20S-SET-C
250
G1-15S-SET-CS
200
G1-20S-SET-CS
250

OUTLINE③

通気ギャラリー 外形一覧③
セット品番

W寸法

G2-15-SET-D
200
G2-20-SET-D
250
G1-15S-SET-D
200
G1-20S-SET-D
250
G1-15S-SET-DS
200
G1-20S-SET-DS
250
G2-15-SET-E
200
G2-20-SET-E
250
G1-15S-SET-E
200
G1-20S-SET-E
250
G1-15S-SET-ES
200
G1-20S-SET-ES
250
セット品番

W寸法

G2-15-SET-F
200
G2-20-SET-F
250
G1-15S-SET-F
200
G1-20S-SET-F
250
G1-15S-SET-FS
200
G1-20S-SET-FS
250

OUTLINE 【構成部材仕様】

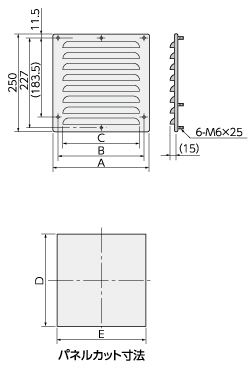

■ 通気ギャラリー(ガラリ)


品番
A
B
C
材質

開口部
面積(cm2

パネル
カット
寸法 D×E
G2-15
200
177
150
鋼板2.3㎜
下塗り付き
75
235×185
G2-20
250
227
200
鋼板2.3㎜
下塗り付き
105
235×235
G1-15S
200
177
150
SUS 1.5mm
ヘアーライン仕上
75
235×185
G1-20S
250
227
200
SUS 1.5mm
ヘアーライン仕上
105
235×235
防水パッキン(接着テープ付)は通気ギャラリー塗装後に裏面に貼付けてください。
下塗り:ロックペイント社製050-4113。上塗りに特殊塗装をされる場合はご相談ください。
製品には上塗り塗装を施してご使用ください。
ステンレス製品については、別途クリア塗装仕上も承ります。
開口面積は前面ギャラリー開口部分の面積です。

■ 押え枠


品番
A
B
C
材質
G15-WS
200
142
130
鋼板1.6㎜ 三価クロメートメッキ仕上
G20-WD
250
192
180
鋼板1.6㎜ 三価クロメートメッキ仕上
G15S-WS
200
142
130
SUS 1.5 ㎜
G20S-WD
250
192
180
SUS 1.5 ㎜

■ 吹込防止カバー


品番
A
B
C
材質
G15-BD
197
143
-
鋼板1.6㎜ 下塗り付き
G20-BD
245
191
-
鋼板1.6㎜ 下塗り付き
G15S-BD
197
143
-
SUS 1.5 ㎜
G20S-BD
245
191
-
SUS 1.5 ㎜

■ 防虫網・防塵フィルター



品番
A
材質
防虫網 G15-MD
165
ステンレス鋼 ステンレス枠付
G20-MD
215
ステンレス鋼 ステンレス枠付
G15-MS
138
ステンレス鋼 ステンレス枠付
G20-MS
188
ステンレス鋼 ステンレス枠付
防塵
フィルター
G15-FD
165
ハニカムメッシュ ステンレス枠付
G20-FD
215
ハニカムメッシュ ステンレス枠付
G15-FS
138
ハニカムメッシュ ステンレス枠付
G20-FS
188
ハニカムメッシュ ステンレス枠付
■ 遮蔽板(オプションパーツ) ※販売中止 (特注品対応可能)

品番
A
材質
G15-X ※販売中止
138
ステンレス板
G20-X ※販売中止
187
ステンレス板

※冬季の雪害対策として、
C-01の取付方法E・Fと同じ手順でご使用ください。

※販売中止(特注品対応可能)に関してこちらをご覧ください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
G2-15
G2-20
G15-WS
G20-WD
G15S-WS
G20S-WD
G20-BD
G15S-BD
G20S-BD
G15-MD
G20-MD
G15-MS
G20-MS
G20-FD
G15-FS
G20-FS
G1-15S
G1-20S
G15-BD
G15-FD
G2-15-SET-A
G2-15-SET-B
G2-15-SET-C
G2-20-SET-A
G2-20-SET-B
G2-20-SET-C
G1-15S-SET-A
G1-15S-SET-B
G1-15S-SET-C
G1-20S-SET-A
G1-20S-SET-B
G1-20S-SET-C
G2-15-SET-D
G2-15-SET-E
G2-15-SET-F
G2-20-SET-D
G2-20-SET-E
G2-20-SET-F
G1-15S-SET-D
G1-15S-SET-E
G1-15S-SET-F
G1-20S-SET-D
G1-20S-SET-E
G1-20S-SET-F
G1-15S-SET-AS
G1-20S-SET-AS
G1-15S-SET-BS
G1-20S-SET-BS
G1-15S-SET-CS
G1-20S-SET-CS
G1-15S-SET-DS
G1-20S-SET-DS
G1-15S-SET-ES
G1-20S-SET-ES
G1-15S-SET-FS
G1-20S-SET-FS
品番 商品名 価格
(税込)
在庫 ご注文
G2-15 --- --- --- お問い合わせください
G2-20 --- --- --- お問い合わせください
G15-WS --- --- --- お問い合わせください
G20-WD --- --- --- お問い合わせください
G15S-WS --- --- --- お問い合わせください
G20S-WD --- --- --- お問い合わせください
G20-BD --- --- --- お問い合わせください
G15S-BD --- --- --- お問い合わせください
G20S-BD --- --- --- お問い合わせください
G15-MD --- --- --- お問い合わせください
G20-MD --- --- --- お問い合わせください
G15-MS --- --- --- お問い合わせください
G20-MS --- --- --- お問い合わせください
G20-FD --- --- --- お問い合わせください
G15-FS --- --- --- お問い合わせください
G20-FS --- --- --- お問い合わせください
G1-15S --- --- --- お問い合わせください
G1-20S --- --- --- お問い合わせください
G15-BD --- --- --- お問い合わせください
G15-FD --- --- --- お問い合わせください
G2-15-SET-A 通気ギャラリー屋内仕様セット(ギャラリー+押え枠)  7,900
数量
G2-15-SET-B 通気ギャラリー屋内仕様セット(ギャラリー+押え枠+防虫網)  10,600
数量
G2-15-SET-C 通気ギャラリー屋内仕様セット(ギャラリー+押え枠+フィルター) 10,600
数量
G2-20-SET-A 通気ギャラリー屋内仕様セット(ギャラリー+押え枠) 8,100
数量
G2-20-SET-B 通気ギャラリー屋内仕様セット(ギャラリー+押え枠+防虫網) 10,700
数量
G2-20-SET-C 通気ギャラリー屋内仕様セット(ギャラリー+押え枠+フィルター)  10,700
数量
G1-15S-SET-A 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠)  23,200
数量
G1-15S-SET-B 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠+防虫網) 26,500
数量
G1-15S-SET-C 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠+フィルター)  26,500
数量
G1-20S-SET-A 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠)  24,500
数量
G1-20S-SET-B 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠+防虫網) 27,900
数量
G1-20S-SET-C 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠+フィルター) 27,900
数量
G2-15-SET-D 通気ギャラリー屋外仕様セット(ギャラリー+押え枠+吸込防止カバー) 16,000
数量
G2-15-SET-E 通気ギャラリー屋外仕様セット(ギャラリー+押え枠+吸込防止カバー+防虫網)  18,700
数量
G2-15-SET-F 通気ギャラリー屋外仕様セット(ギャラリー+押え枠+吸込防止カバー+フィルター) 18,700
数量
G2-20-SET-D 通気ギャラリー屋外仕様セットセット(ギャラリー+押え枠+吸込防止カバー)  16,200
数量
G2-20-SET-E 通気ギャラリー屋外仕様セットセット(ギャラリー+押え枠+吸込防止カバー+防虫網)  18,800
数量
G2-20-SET-F 通気ギャラリー屋外仕様セットセット(ギャラリー+押え枠+吸込防止カバー+フィルター)  18,800
数量
G1-15S-SET-D 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠+吸込防止カバー)  33,300
数量
G1-15S-SET-E 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠+吸込防止カバー+防虫網) 36,700
数量
G1-15S-SET-F 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠+吸込防止カバー+フィルター)  36,700
数量
G1-20S-SET-D 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠+吸込防止カバー) 34,700
数量
G1-20S-SET-E 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠+吸込防止カバー+防虫網)  38,000
数量
G1-20S-SET-F 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠+吸込防止カバー+フィルター)  38,000
数量
G1-15S-SET-AS 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠SUS) 25,500
数量
G1-20S-SET-AS 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠SUS)  26,800
数量
G1-15S-SET-BS 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠SUS+防虫網) 27,500
数量
G1-20S-SET-BS 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠SUS+防虫網)  28,700
数量
G1-15S-SET-CS 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠SUS+フィルター) 27,500
数量
G1-20S-SET-CS 通気ギャラリー屋内仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS)  28,700
数量
G1-15S-SET-DS 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS) 48,000
数量
G1-20S-SET-DS 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS) 50,500
数量
G1-15S-SET-ES 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS+防虫網)  49,000
数量
G1-20S-SET-ES 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS+防虫網)  51,400
数量
G1-15S-SET-FS 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS+フィルター) 49,000
数量
G1-20S-SET-FS 通気ギャラリー屋外仕様セット(ギャラリーSUS+押え枠SUS+吸込防止カバーSUS+フィルター) 51,400
数量
