ケーブルブラケット

用 途 用途
電力用ケーブルの端末処理用ブラケットとして、ご使用ください。
材質 材質
多 芯 用 …鋳鉄製黒色防錆塗装
単 芯 用 …締付金具のみ銅合金
　 その他の部分は鋳鉄製黒色防錆塗装
　 （品番末尾にS記号で表示）
アルミ製 …本　体：アルミ製
　 ボルト：ステンレス
■ ケーブルブラケット



品　番
各部の寸法（mm）
梱包数
（個）
単芯用
多芯用
アルミ製
A
B
C
D
E
F
G
H
 I
J
HD-31S HD-31 HDA-31
25
65
40
65
25
50
35
11
 6
25
9
HD-32S
 HD-32
 HDA-32
35
75
50
75
25
50
50
11
 6
25
9
HD-33S HD-33 HDA-33
45
85
60
85
30
60
55
11
 7
30
9
HD-34S HD-34 HDA-34
60
115
80
115
35
70
75
11
 7
35
6
HD-35S HD-35 HDA-35
70
120
90
120
35
70
80
14
 8
35
6
HD-36S HD-36 HDA-36
90
150
110
150
40
80
110
14
 9
40
3
HD-37S HD-37 HDA-37
100
170
120
170
45
90
120
14
 10
45
3
HD-38S HD-38 HDA-38
120
200
140
200
50
100
150
18
 12
50
3

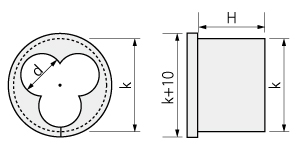

■ ケーブルブラケット用ゴムブッシュ
ケーブルブラケット（鋳鉄製・アルミ製）用ゴムブッシュ



品番
d寸法
(mm)

k寸法
(mm)

適用
ブラケット
適合CVT線（mm2）
600V
3300V
6600V
HDGB-14
14
35
HD-32
22-38
8-14
-
HDGB-17
17
45
HD-33
60
22
8
HDGB-19
19
45
HD-33
100
38
14-22
HDGB-23
23
60
HD-34
150
60
38-60
HDGB-27
27
70
HD-35
200
100-150
100
HDGB-32
32
90
HD-36
250-325
200-250
150
HDGB-37
37
90
HD-36
400
325
200-250
HDGB-39
39
90
HD-36
500
400
325
HDGB-43
43
120
HD-38
600
500
400
HDGB-45
45
120
HD-38
-
600
500
HDGB-47
47
120
HD-38
800
-
600

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
HDA-31 --- --- --- --- --- --- --- お問い合わせください
HDA-32 --- --- --- --- --- --- --- お問い合わせください
HDA-33 --- --- --- --- --- --- --- お問い合わせください
HDA-34 --- --- --- --- --- --- --- お問い合わせください
HDA-35 --- --- --- --- --- --- --- お問い合わせください
HDA-36 --- --- --- --- --- --- --- お問い合わせください
HDA-37 --- --- --- --- --- --- --- お問い合わせください
HDA-38 --- --- --- --- --- --- --- お問い合わせください
HD-31S --- --- --- --- --- --- --- お問い合わせください
HD-32S --- --- --- --- --- --- --- お問い合わせください
HD-33S --- --- --- --- --- --- --- お問い合わせください
HD-34S --- --- --- --- --- --- --- お問い合わせください
HD-35S --- --- --- --- --- --- --- お問い合わせください
HD-36S --- --- --- --- --- --- --- お問い合わせください
HD-37S --- --- --- --- --- --- --- お問い合わせください
HD-38S --- --- --- --- --- --- --- お問い合わせください
HD-31 --- --- --- --- --- --- --- お問い合わせください
HD-32 --- --- --- --- --- --- --- お問い合わせください
HD-33 --- --- --- --- --- --- --- お問い合わせください
HD-34 --- --- --- --- --- --- --- お問い合わせください
HD-35 --- --- --- --- --- --- --- お問い合わせください
HD-36 --- --- --- --- --- --- --- お問い合わせください
HD-37 --- --- --- --- --- --- --- お問い合わせください
HD-38 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
HDGB-14 --- --- --- --- --- --- --- お問い合わせください
HDGB-17 --- --- --- --- --- --- --- お問い合わせください
HDGB-19 --- --- --- --- --- --- --- お問い合わせください
HDGB-23 --- --- --- --- --- --- --- お問い合わせください
HDGB-27 --- --- --- --- --- --- --- お問い合わせください
HDGB-32 --- --- --- --- --- --- --- お問い合わせください
HDGB-37 --- --- --- --- --- --- --- お問い合わせください
HDGB-39 --- --- --- --- --- --- --- お問い合わせください
HDGB-43 --- --- --- --- --- --- --- お問い合わせください
HDGB-45 --- --- --- --- --- --- --- お問い合わせください
HDGB-47 --- --- --- --- --- --- --- お問い合わせください
