サーキットプロテクタ用渡りバー
-
用途
- サーキットプロテクタの渡り配線にご使用ください。配線の省力化が図れます。
-
特長
- 本体幅17.5mm又は35mmのサーキットプロテクタの渡り配線に適した渡りバーです。
- 露出部には絶縁コーティング処理を施しているので安全です。

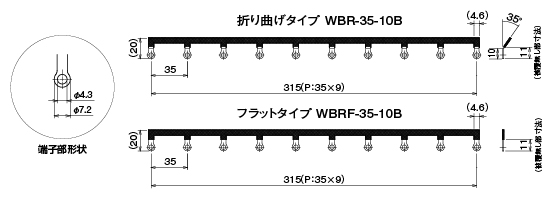

- 35mm幅タイプには複数の渡りバーを組み合わせるのに適した折り曲げタイプと、
一次・二次配線の圧着端子との併用に適したフラットタイプの2種類があります。
-
材質
- 黄銅 t=0.8mm ニッケルめっき仕上
絶縁コーティング（黒色）付
※その他の色のコーティングも製作可能です。ご相談ください。
※最大通電電流 ： 30A
|
||||||||||||||||||||||||||||

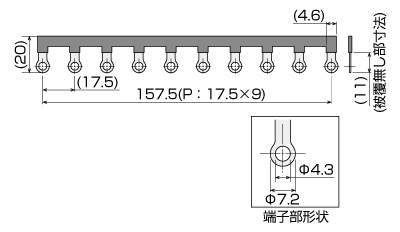

■17.5mmピッチ 使用例 |
||||||||||||||||||||||||||||
品番：WBRF-17.5-10B-UB |
||||||||||||||||||||||||||||
■35mmピッチ 使用例 |
||||||||||||||||||||||||||||
 ※使用時には被覆にキズやヘコミを与えることの無いようご注意ください。絶縁劣化の恐れがあります。 |
||||||||||||||||||||||||||||
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| WBRF-17.5-10B-UB |  |
--- | --- | --- | --- | --- | --- | --- | 1,700円 / 個 |
| WBR-35-10B | |
--- | --- | --- | --- | --- | --- | --- | 2,080円 / 個 |
| WBRF-35-10B | |
--- | --- | --- | --- | --- | --- | --- | 2,015円 / 個 |
