DHホルダー【コンセント取付タイプ】
-
用途
- 当社製DINレールにコンセント等を取り付ける際にご使用ください。
-
特長
- 1か所の固定ねじを締め付けるだけで、DINレールの任意の位置に固定できます。
- 取付ねじに皿小ねじを採用（取付ねじ穴を落とし加工）し、取付面をフラットにしています。
- コンセントや金具を容易に取り付けできるようにタップ加工済です。
-
材質
- 鋼板製 t=1.2mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
 品番 |
適用機種 | 梱包数 (個) |
販売単位 (個) |
製品質量 (g)* |
DH-5050T ※生産終了 |
30 |
30 | 26 | |
| DH-5050TS | ■適用コンセント： パナソニック製 WK1012W・WK1013W・WK1821・WK3001W・WK3821・WK3012・WK3811 東芝ライテック製 DC1121(W) 明工社製 ME2726W・MR2770W・MR2732W ■適用タンブラスイッチ： パナソニック製 WS3001W・WS3002W 明工社製 MR3020・MR3021・MR3204 |
30 | 30 | 28.6 |
| DH-5085T | ■適用コンセント： パナソニック製 WK-3004W・WK-3064 |
20 |
20 | 53 |
| DH-5655T | ■適用露出ボックス：神保電器製 CSB-F1シリーズ(横40mm×縦38mmピッチ) |
20 | 20 | 33.7 |
※生産終了 並びに 機種統合のご案内はこちら
■DH-5050TS

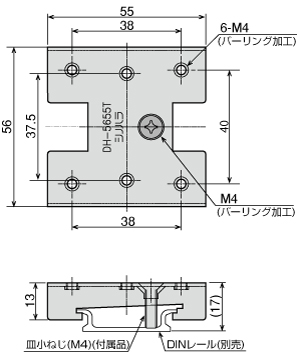

■ DH-5655T
露出ボックス(神保電器製)取付時 ABCパーツ TCKH-44との組合せ時
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| DH-5085T |  |
--- | --- | --- | --- | --- | --- | --- | 715円 / 個 |
| DH-5050TS | |
--- | --- | --- | --- | --- | --- | --- | 635円 / 個 |
| DH-5655T | |
--- | --- | --- | --- | --- | --- | --- | 750円 / 個 |
| 品番 | 商品名 | 価格 （税込） |
在庫 | ご注文 |
|---|---|---|---|---|
| DH-5085T | ＤＨホルダー（コンセント取付タイプ） 梱包数20ヶ | 8,200 |  |
|
| DH-5050TS | --- | --- | --- | お問い合わせください |
| DH-5655T | --- | --- | --- | お問い合わせください |
