ABCパーツ（ＴCKH）
-
用途
- 48/96角のDIN規格機器取付にご利用ください。
-
特長
- 蝶番により開閉できるため、裏面端子への結線や配線検査時の目視確認等が楽にできます。
- 蝶番はトルクヒンジのため、任意の開き位置で止めて作業することが可能です。
- 据え付け後、ねじを使用して開閉を固定することもできます。(M4ねじは付属しません)
-
材質
- 鋼板製 電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
 |
| ■取付例 |
 |

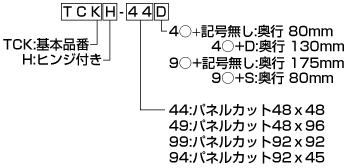

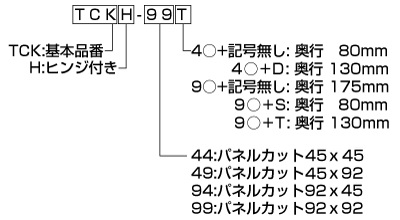

■品番体系
 品番
|
厚みt | 梱包数 |
販売単位 | 質量 |
TCKH-44
|
1.6mm |
50ヶ |
50ヶ | 141g |
| TCKH-44D | 1.6mm | 20ヶ | 20ヶ | 180ｇ |
| TCKH-49 | 1.6mm | 24ヶ | 24ヶ |
151ｇ |
| TCKH-49D | 1.6mm | 10ヶ | 10ヶ | 189ｇ |
| TCKH-94 | 2.3mm | 5ヶヶ | 5ヶ | 516g |
| TCKH-94S | 2.3mm | 10ヶ | 10ヶ | 330g |
TCKH-99 |
2.3mm | 4ヶ |
4ヶ | 542g |
| TCKH-99S | 2.3mm | 8ヶ |
8ヶ |
344g |
| ■外形図 | パネルカット | |
| TCKH-44 |  |
45x45 (DIN48x48機器用) |
| TCKH-44D |  |
45x45 (DIN48x48機器用) |
| TCKH-49 |  |
45x92 (DIN48x96機器用) |
| TCKH-49D |  |
45x92 (DIN48x96機器用) |
| TCKH-94 |  |
92x45 (DIN96x48機器用) |
| TCKH-94S |  |
92x45 (DIN96x48機器用) |
| TCKH-99 |  |
92x92 (DIN96x96機器用) |
| TCKH-99S |  |
92x92 (DIN96x96機器用) |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| TCKH-44 |  |
--- | --- | --- | --- | --- | --- | --- | 5,145円 / 個 |
| TCKH-44D | |
--- | --- | --- | --- | --- | --- | --- | 5,385円 / 個 |
| TCKH-49 | |
--- | --- | --- | --- | --- | --- | --- | 5,205円 / 個 |
| TCKH-49D | |
--- | --- | --- | --- | --- | --- | --- | 5,445円 / 個 |
| TCKH-94 | |
--- | --- | --- | --- | --- | --- | --- | 13,010円 / 個 |
| TCKH-94S | |
--- | --- | --- | --- | --- | --- | --- | 12,405円 / 個 |
| TCKH-99 | |
--- | --- | --- | --- | --- | --- | --- | 13,310円 / 個 |
| TCKH-99S | |
--- | --- | --- | --- | --- | --- | --- | 12,705円 / 個 |
