ABCパーツ(BDK)

用 途 用途
スイッチ・表示灯等をスリムブレーカ用の台座上に設置したい場合にご使用ください。
特長 特長
  1. JIS協約形電灯分電盤用回路遮断器(スリムブレーカ)の取り付けと互換性があり、設置・増設・変更・改造も簡単に行えます。

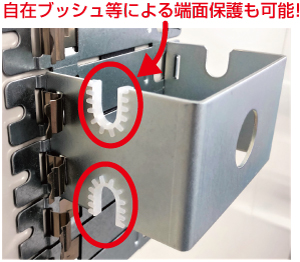

  2. 両サイドの切り欠きから容易に配線を逃がすことができます。
    また、自在ブッシュ等による端面保護も可能です。
材質 材質
鋼板…t=1.6mm

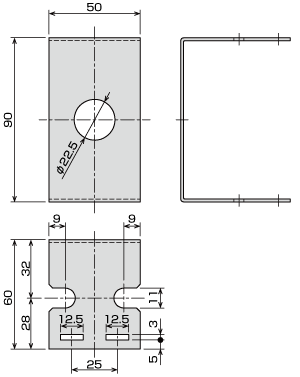

BDK-2-22 外形図
使用例

BDK-3-30B 外形図
使用例



 品番
スイッチ
取付穴
塗装
質量
梱包数
販売単位
BDK-2-22
Φ22.5
電気亜鉛めっき三価クロメート処理仕上※
110g
30個
30個
BDK-3-30B
Φ30
黒色塗装(半ツヤ)
164g
10個
1個
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。


※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
BDK-2-22
BDK-3-30B
