ABCパーツ（MDUKH）
-
用途
- 三菱電機製計測表示ユニット(MDU)を別置き・パネル取り付けする際にご使用ください。
-
特長
- 金具が開閉できるため、裏面端子への結線や配線検査時の目視チェック等が楽に行えます。
- 任意の位置にMDUを設置でき、点検時の確認がスムーズです。
- ブレーカ周辺のスペース制約を気にせず配置が可能なため、盤レイアウトの自由度が向上します。
- 将来的に現地改修が必要となる場合でも治具作成が不要で、短時間で安全に機器を取り付けられます。
- 蝶番はトルクヒンジのため、任意の開き位置で止めて作業することが可能です。
- 据え付け後、前面からねじを締めて開閉を固定することができます。 (※ねじは付属していません)
-
材質
- 金具：鋼板製 電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
蝶番：POM製
 |
 |

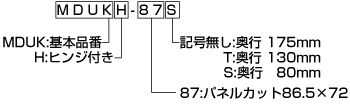

■品番体系
 品番
|
厚みt | 梱包数 |
販売単位 | 質量 |
MDUKH-87
|
2.3mm |
4個 |
4個 | 540 g |
| MDUKH-87T | 2.3mm | 8個 | 8個 | 410ｇ |
| MDUKH-87S | 2.3mm | 8個 | 8個 |
350ｇ |
| ■外形図 | パネルカット | |
| MDUKH-87 |  |
86.5×72 (三菱電機製計測表示ユニット(MDU)用) |
| MDUKH-87T |  |

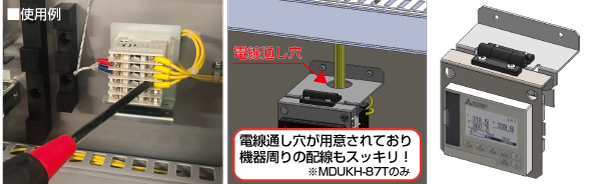

86.5×72 (三菱電機製計測表示ユニット(MDU)用) 電線通し穴あり |
| MDUKH-87S |  |
86.5×72 (三菱電機製計測表示ユニット(MDU)用) |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| MDUKH-87 |  |
--- | --- | --- | --- | --- | --- | --- | 13,200円 / 個 |
| MDUKH-87T | |
--- | --- | --- | --- | --- | --- | --- | 12,950円 / 個 |
| MDUKH-87S | |
--- | --- | --- | --- | --- | --- | --- | 12,600円 / 個 |
