屋内支持碍子用取付金具

用 途 用途
受配電盤内のブスバー、及び電線の屋内支持碍子用取付金具としてご使用ください。
特長 特長
  1. 屋内支持碍子の各取付穴ピッチに合わせた豊富なサイズをご用意しております。
  2. 丸線（高圧被覆電線）用クランプ、ブスバー用（垂直支持・水平支持）クランプと、用途に応じて選定していただけます。
材質 材質
  1. 丸線（高圧被覆電線）用クランプ・真鍮製
    (※CB-30FJのみ鋼板製)
  2. ブスバー用（垂直・水平支持型）クランプ：鋳鉄＋真鍮製

  • ■ 取付例



1. 丸線（高圧被覆電線）用クランプ
屋内支持碍子用取付金具　丸線（高圧被覆電線）用クランプ

品番
P
(mm)
W
(mm)
L
(mm)
ボ
ル
ト
参考適用
ケーブル
径
 梱
包数
(個)		 販売
単位
(個)
CA型
CA-32
32（34）
22
50
M8
max.Φ18
 - 1
CB型
CB-32
32
20
50
M8
max.Φ18
 30 30
CB-40
40
25
60
M10
max.Φ20
 20 20
CB-30FJ 30 20 50 M8 max.Φ18 - 1
寸切ボルト、ナット、バネ座金付属
（　）は、EL-6-5の34ピッチをご利用の場合。

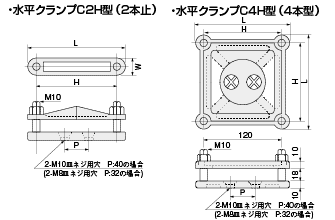

2. ブスバー用水平支持型クランプ　※画像クリックで拡大致します。
屋内支持碍子用取付金具　ブスパー用クランプ水平支持型クランプ
品番
銅帯幅
(mm)
H
(mm)
 W
(mm)		 L
(mm)		 P
(mm)
C2H型
C2H-2
50
75
 30 100 2-M10用穴
P：40

2-M8用穴
P：32
C2H-3
75
95
 35 120
C2H-4
100
120
 35 140
C4H型
C4H-2
50
71
 - 95
C4H-3
75
95
 - 120
C4H-4
100
120
 - 145
C4H-5
125
135
 - 160
C4H-6
150
165
 - 195
六角ボルト、ナット、バネ座金、取付用皿ネジ付属。
C2H型とC4H型は塗装のため、受注後10日間以上納期がかかります。

※カッコ内の取付寸法は別途ご指定いただくことで
対応可能です。

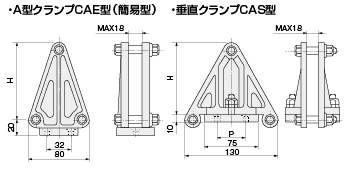

3. ブスバー用垂直支持型クランプ


品番
銅帯幅
(mm)
H
(mm)
P
(mm)
CAE型
CAE-2
50
75
 32
CAE-3
75
100
CAE-4
100
130
CAE-5
125
155
CAE-6
150
175
CAS型
CAS-2
50
75
 2-M10用穴
P：40

2-M8用穴
P：32
CAS-3
75
100
CAS-4
100
125
CAS-5
125
150
CAS-6
150
175
CAS-8
200
222
六角ボルト、ナット、バネ座金、取付用皿ネジ付属。
CAS型は、銅帯厚み72mmまでの特注品もございます。

※カッコ内の取付寸法は別途ご指定いただくことで
対応可能です。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CA-32 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CB-32 --- --- --- --- --- --- --- 1,360円 / 個
CB-40 --- --- --- --- --- --- --- 2,230円 / 個
CB-30FJ --- --- --- --- --- --- --- 790円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
C2H-2 --- --- --- --- --- --- --- お問い合わせください
C2H-3 --- --- --- --- --- --- --- お問い合わせください
C2H-4 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
C4H-2 --- --- --- --- --- --- --- お問い合わせください
C4H-3 --- --- --- --- --- --- --- お問い合わせください
C4H-4 --- --- --- --- --- --- --- お問い合わせください
C4H-5 --- --- --- --- --- --- --- お問い合わせください
C4H-6 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CAE-2 --- --- --- --- --- --- --- お問い合わせください
CAE-3 --- --- --- --- --- --- --- お問い合わせください
CAE-4 --- --- --- --- --- --- --- お問い合わせください
CAE-5 --- --- --- --- --- --- --- お問い合わせください
CAE-6 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CAS-2 --- --- --- --- --- --- --- お問い合わせください
CAS-3 --- --- --- --- --- --- --- お問い合わせください
CAS-4 --- --- --- --- --- --- --- お問い合わせください
CAS-5 --- --- --- --- --- --- --- お問い合わせください
CAS-6 --- --- --- --- --- --- --- お問い合わせください
CAS-8 --- --- --- --- --- --- --- お問い合わせください
