ロータス・サーマル・ソリューション ＊
-
用途
- (株)ロータス・サーマル・ソリューション社の独自技術により、レンコンのように一方向に伸びた孔の構造を制御し、ポーラス状の金属(銅)を鋳造し放熱部材への応用に向けて開発しています。
気孔の形状、サイズ、個数を凝固の条件でコントロールすることが可能で、孔が一方向に揃って伸びているため、熱伝導性や流体透過性に優れています。

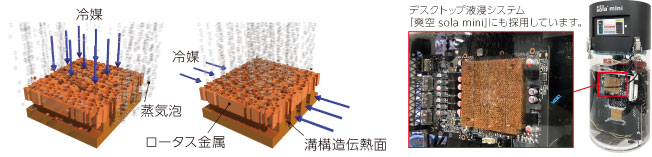

| 冷却器 / 沸騰促進プレート
|
|||
| ●一方向に伸びた穴を利用することで、銅の伝熱特性と多孔質構造の機能性を両立させることができるため、高い放熱効率をもつ放熱部材として適用できます。 ●打ち水のような気化熱を用いた沸騰冷却方式にロータス金属を使用した場合、孔を利用した熱(蒸気)と冷媒のやりとりにより自発的に沸騰を促進させ、従来の水冷媒沸騰型に比べ２倍以上の冷却熱流束が得られます。 |
|||
 |
|||

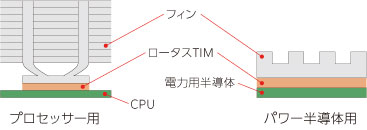

| 熱界面材料（LTS-TIM材）
|
|||
| パワー半導体向けは、はんだと組み合わせで140W/(m･K)の熱伝導率を実現します。 ロジック半導体向けは、低融点金属等との組み合わせ液体金属グリス以上の熱伝導率を実現します。 ●ロータス金属の気孔部と外表面に、常温下では個体である金属を被覆した構造を有する熱伝導シートです。 ●個体のシート構造であるため、発熱源と放熱部材との間に挿入する際は従来の熱伝導シートと同様に取扱が容易です。 ●発熱源が高温になり放熱が必要な場合、低融点金属が液状化し、発熱源と放熱部材との隙間に重鎮されることで熱抵抗が小さくなります。 |
 |
||
| ■LTS-TIM効果 | |||
 |
|||
| ■使用例 | |||
 |
|||
| 各種ヒートシンク
|
|||
| ●CPUファンクーリングユニット | |||
|
|||

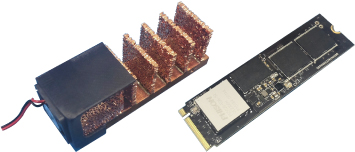

| ●M.2 STORAGE GEN5 | |||
 |
|||
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| ロータス・サーマル・ソリューション |  |
--- | --- | --- | --- | --- | --- | --- | お問い合わせください |
