ハーフデプス機器着脱補助台楽cradle(ラクレードル)　　　＊

用途

19インチEIAマウントアングルのケージナット取付穴を利用して、簡単に設置できる機器着脱用の補助台です。

特長

マウント・アンマウントの両方に使用可能
機器を載せることで両手での作業が可能
角穴に引掛けるだけの工具不要なカンタン設置
作業向上による省力化

ハーフデプス機器の着脱作業にお困りではありませんか？

	ガイドレールがないハーフデプス機器の着脱作業において、重い機器を片手で支え、もう片手にはドライバーと両手がふさがってしまい作業がツラくありませんか？
	19インチEIAマウントアングルの　ケージナット取付穴を利用して簡単に設置できる　機器着脱用の補助台を開発しました！

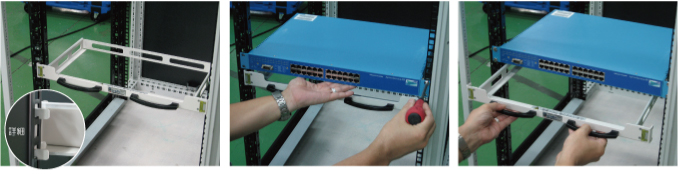

角穴に引掛けるだけで工事不要の簡単設置！		楽クレードルに機器を載せれば両手が使えて作業がラクラク		取り外しももちろんカンタン！

楽cladleの使い方

　■機器のマウント
　1. マウントしたい機器の所にケージナットを
　　取り付けておきます。
　2. マウントしたい機器の下にラクレードルを挿入し、
　　マウントアングルの角穴にラクレードルを引掛けます。
　3.ラクレードルの上に機器を静かに載せます。
　4.軽く機器の下を手で支えながら取付穴を合わせ、
　　機器取付ネジを締め付けていきます。
　5.ラクレードルの水平を保ったまま軽く上に持ち上げ、
　　手前に引くと取り外せます。

　■機器のアンマウント
　マウントと逆の手順を踏めばアンマウント時も使用できます。

仕様

商　品　名	楽cradle (ラクレードル)	楽cradle (ラクレードル) 【強力型】
品　　　番	RCRD-1	RCRD-K
外形寸法	W467×D245×H40 mm	W467×D345×H85 (mm)
本　　　体	スチール製メラミン焼付塗装仕上
製品質量	約1.1kg	約2.2kg
対応機器サイズ	重さ10kg 奥行400mmまで	重さ20kg 奥行600mmまで
対応板厚	マウントアングル板厚 2.3mm
備　　　考	目的の機器の下に最低1U(44.45mm)の　スペースが必要です。	目的の機器の下に最低2U(88.9mm)の　スペースが必要です。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
RCRD-1		---	---	---	---	---	---		20,500円 / 個
RCRD-K		---	---	---	---	---	---		40,000円 / 個
