LOYTECは、ビルディングオートメーションとビル管理の分野で革新を追い求め続けています。
特に、エネルギー効率、快適性、柔軟性、透明性を最大化することに関して重点的に取り組んでいます。
データセンターでは各種階層から環境、IPカメラ、設備動作、エネルギー消費等のデータを取り込み
上位のアプリケーションに送信でき、他拠点を可視化・一括管理することで省エネ・省人化に貢献します。

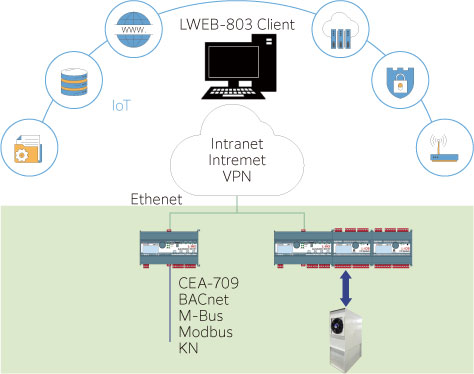

システム構成

主要構成機器の概要

	管理サーバ BA/DCIM 　管理サーバ内にナイアガラソフトウェアを組み込み、配下の各エリアの情報を取込表示　および集計を行います。各メインエリアコントローラをBACnet通信で制御可能です。
	クライアントPCまたはタブレット　Webブラウザにて管理サーバの情報を管理者レベルで閲覧可能です。　タブレットなどでも現場の管理用として共有できます。　※通信環境が必要です。
	I/Oユニット(LIOBシリーズ) 　各I/O信号を取込、コントローラへLON通信で上げます。　機種によってはダイレクトに接続も可能。　UI:8PT,DI2PT,AO2PT,DO8PTの入出力があります。　UPSの接点信号などはLIOBにて直接接続可能です。
	オートメーションサーバ(LINXシリーズ) 　各ゾーンのサーバラック内の温湿度、プラグインユニットのブレーカートリップの故障信号を　それぞれLON通信で直接取り込みます。プラグインユニットの電力量はModbus通信で　直接取込みます。他のゾーンのデータをメインエリアのコントローラ経由でBACnet通信により　管理サーバにデータを上げます。

　I/Oユニット

　LIOB I/O コントローラはLonMark システムおよび BACnet/IP ネットワーク用IP 対応のコンパクトな
　プログラマブルオートメーションステーションです。
　物理的な入力/出力と、グラフィカルな視覚化機能を備えています。

LIOBシリーズ製品仕様

品番	LIOB-585	LIOB-588
電源	24V DC/VAC SELV ±10 % via LPOW‑2415B, 　or with an external power supply	24V DC/VAC SELV ±10 % via L-POW-, 　or with an external power supply
寸法(mm)	W107×D100×H75	W159×D100×H75
使用環境	0～50℃、10～90%RH(結露なきこと)	0～50℃、10～90%RH(結露なきこと)
インター　フェイス	2×Ethernet(100Base-T) 　2×USB-A 　1×RS‑485(ANSI TIA/EIA‑485) 　1×MP-Bus	2×Ethernet(100Base-T) 　1×LIOB‑Connect 　2×USB-A 　1×EXT 　1×RS‑485(ANSI TIA/EIA‑485)

　オートメーションサーバ

　L-INXオートメーションサーバ LINX-154はL-STUDIOでユーザー固定のグラフィック画面をプログラミングして、
　表示可能な強力かつプログラマブルなオートメーション機器です。

LINXシリーズ製品仕様

品番	LINX-154
電源	24V DC/VAC SELV ±10 % via LPOW‑2415B,or with an external power supply
寸法(mm)	W100×L159×H75
使用環境	0～50℃、10～90%RH(結露なきこと)
インターフェイス	2×Ethernet(100Base-T) 　4×RS‑485(ANSI TIA/EIA‑485) 　2×USB-A
