村田製作所 ワイヤレスセンサシステム　　　＊

用 途 用途
920MHz特定小電力無線によるワイヤレスセンサシステム
ラック機器周辺温度管理や工場内の機器、材料保管環境の温度・湿度管理に最適
データセンターや工場設備の状態を手軽に収集・可視化。
様々な種類のセンサを組み合わせ、無線でデータの傾向監視を 行うことで巡回点検工数の削減を可能にするほか、 設備の予知保全、省エネを実現します。
特長 特長
  1. 障害物に強い特定小電力無線（中心周波数 920.7～927.9MHz)
  2. 子機は電池駆動可能のため、設備を止めることなく簡単に設置可能
  3. 配線工事不要のため配線工事費を削減
  4. 省エネルギー設計で年単位の電池寿命を実現
  5. 親機1台に対し子機センサの種別を問わず100台接続可能
  6. 参考通信距離200～300m(見通しの良い状態で取り付けた場合の直線距離)
  7. 無線が届きにくいときや長距離の場合は最大5台までマルチホップ可能
システム構成


導入までの流れ


ヒアリング
お客様の課題や悩み、実現したい内容について事前に確認を行います。
現地調査・お見積り
無線通信環境の現地調査を実施した上で、最適なセンサー数のご提案をし、見積書を提出します。
導入・設置サポート
現地での各種設定、設置作業は弊社にて実施することを推奨していますが、製品のみ納品することも可能です。
導入後サポート各種設定変更
運用中のセンサソリューションに関するお問合せ及び技術的なご相談に対応します。
※現地作業が発生する場合は見積もりが必要です。

親機(Gateway)


　品番 　LBAC0ZZ1SU-848 　LBAS0ZZ2HU-831
　製品名 　高機能版Gateway(無線LAN通信対応) 　簡易版Gateway
　本体寸法 / 質量
　(アンテナを含まず)		 　W170×D109×H26.5mm / 250g 　W70.6×D127×H35.5mm / 128g
　無線通信 　電波法認証 　認証取得国：日本 　認証取得国：日本
　特定小電力無線
　準拠規格		 　ARIB STD-108
　中心周波数：920.7～927.9MHz
　出力パワー：20mW		 　ARIB STD-108
　中心周波数：920.7～927.9MHz
　出力パワー：20mW
　通信距離 ※1 　300m (屋外見通しの良い直線距離) 　300m (屋外見通しの良い直線距離)
　WLAN 準拠規格 　IEEE802.11 b/g/n ※2 　－
　有線通信 　インターフェイス 　IEEE802.3 10/100 Base-T 　IEEE802.3 10/100 Base-T
　端子 　RJ45 (半二重) ×2ポート 　RJ45 (半二重) ×1ポート
　使用環境 　0～60℃ 90%RH以下 (結露なきこと) 　0～40℃ 90%RH (結露なきこと)
　保管環境 　0～60℃ 90%RH以下 (結露なきこと) 　－10～40℃ 90%RH (結露なきこと)
　センサデータの外部記憶媒体 　Micro SDカード 　SDカード
　外部記憶媒体への保存頻度 　1時間に1回 　データ受信時
※1：周囲の電波環境や建物の構造、材質及び障害物の有無などの影響で通信距離は変動する可能性があります。
※2：5GHz無線LANは非対応です。

子機センサユニット

　品番 　LBAC0ZZ1EM-822 　LBAC0ZZ1AN-345

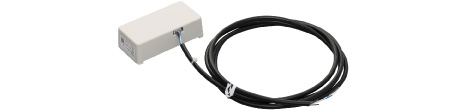

　製品名 　温度センサユニット 　温湿度センサユニット
　測定データ 　温度 3点 　温度 1点、相対湿度 1点
　測定範囲 　－30～80℃ 　温度－10～60℃ / 湿度 10～90％RH
　寸法・質量 ※電池を除く 　W45×D90×H27mm/50g 　W45×D90×H27mm/50g
　電源供給 　1.5Vリチウム乾電池 単4形2本
　ACアダプタ：DC5V		 　1.5Vリチウム乾電池 単4形2本
　ACアダプタ：DC5V
　データ測定間隔 　5/15/30秒、1/5/10/15/30分、
　1/2時間		 　5/15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間
　使用環境
　(いずれも結露なきこと)		 　本体：－10～60℃ 90%RH以下
　センサ：－30～80℃
 　－10～60℃ 90%RH以下
　主な用途 　データセンターのサーバ温度管理 　環境記録の自動化、省エネ化



　品番 　LBAC0ZZ1PF-383 　LBAC0ZZ1AR-842
　製品名 　熱電対ユニット 　中継機ユニット
　測定データ 　温度 2ch (線種: K型熱電対線) 　各種センサのデータ転送
　測定範囲 　－20℃～200℃、測定分解能0.1℃ 　－
　寸法・質量 ※電池を除く 　W65×D52×H27mm/70g 　W45×D90×H27mm/50g
　電源供給 　CR2 電池 　ACアダプタ：DC5V
　データ測定間隔 　5/15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間		 　子機からのデータ取得時
　使用環境
　(いずれも結露なきこと)		 　－10～60℃ 90%RH以下
 　－10～60℃ 90%RH以下
　主な用途 　オーブン等の高温箇所の温度管理 　無線到達エリアの拡大



　品番 　LBAC0ZZ1MU-270 　LBAC0ZZ1RU-271
　製品名 　4-20mA/パルスユニット 　0-5V/パルスユニット
　測定データ 　4-20mA、積算パルス(NPN、PNP) 　0-5V、積算パルス(PNPのみ)
　測定範囲 　4-20mA、0～65535回 　0～5V、0～65535回
　寸法・質量 ※電池を除く 　W45×D90×H27mm/47.5g 　W45×D90×H27mm/47.5g
　電源供給 　1.5Vリチウム乾電池 単4形2本
　ACアダプタ：DC5V、DC12-24V		 　1.5Vリチウム乾電池 単4形2本
　ACアダプタ：DC5V
　データ測定間隔 　5/15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間		 　5/15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間
　使用環境
　(いずれも結露なきこと)		 　－10～60℃ 90%RH以下
 　10～60℃ 90%RH以下
　主な用途 　既存センサのIoT化 　既存センサのIoT化



　品番 　LBAC0ZZ1MT-247 　LBAC0ZZ1NT-248

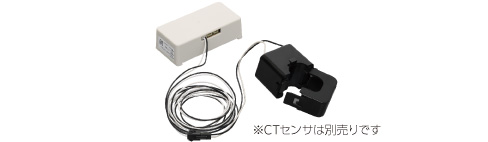

　製品名 　電流センサユニット(80A/200A) 　電流センサユニット(500A)
　測定データ 　電流(AC50/60Hz) (最大2ch) 　電流(AC50/60Hz) (最大2ch)
　測定範囲 　0.1～80A または 0.1～200A 　1～500A
　寸法・質量 ※電池を除く 　W45×D90×H27mm/50g 　W45×D90×H27mm/50g
　電源供給 　CR2 電池 　1.5Vリチウム乾電池 単4形2本
　ACアダプタ：DC5V
　データ測定間隔 　5/15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間		 　5/15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間
　使用環境
　(いずれも結露なきこと)		 　－10～60℃ 90%RH以下
 　10～60℃ 90%RH以下
　主な用途 　待機電力、設備稼働率モニタリング 　既存センサのIoT化



　品番 　LBAC0ZZ1LZ-123 　LBAC0ZZ1TF-474
　製品名 　振動センサユニット(加速度) 　振動センサユニット(速度)
　測定データ 　加速度周波数スペクトル
　(ピーク上位5点)
　加速度RMS、尖り度、設置面温度 		　加速度周波数スペクトル
　(ピーク上位2点)
　速度周波数スペクトル
　(ピーク上位3点)
　加速度RMS、速度RMS、尖り度、
　設置面温度
　測定範囲 振動周波数
応答特性		 　12.5Hz～10KHz 　加速度：10Hz～10KHz
　速度：10Hz～1KHz
入力加速度
最大絶対定格		 　±30G(ピーク値) 　±30G(ピーク値)
温度 　－10～85℃ 　－10～85℃
　寸法・質量 ※電池を除く 　W38×D24×H38mm/40g 　W38×D24×H38mm/45g
　電源供給 　塩化チオニルリチウム電池
　1/2AA×1個 ※		 　塩化チオニルリチウム電池
　1/2AA×1個 ※
　データ測定間隔 　15/30秒、1/5/10/15/30分、
　1/2/6/12/24時間		 　15/30秒、1/5/10/15/30分
　1/2/6/12/24時間
　使用環境
　(いずれも結露なきこと)		 　周　囲：－10～60℃ 90%RH以下
　設置面：－10～85℃ 90％RH以下
　IP65相当
　周　囲：－10℃～60℃、90%RH以下
　設置面：－10℃～85℃、90%RH以下
　IP65相当
　主な用途 　回転機の予知保全
　(空調冷却水の循環ポンプなど)		 　回転機の予知保全
　(低周波領域を重視する場合)



　品番 　LBAC0ZZ2TF-001

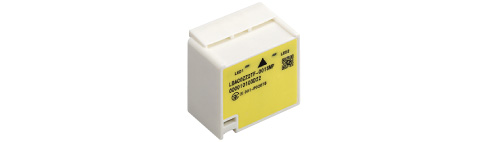

　製品名 　振動センサユニット(Type2TF)
　測定データ 　・速度モード
　　加速度周波数スペクトル
　　(ピーク上位2点の加速度と周波数)
　　速度周波数スペクトル
　　(ピーク上位3点の速度と周波数)
　　加速度RMS、速度RMS、尖り度、温度
　・加速度モード
　　加速度周波数スペクトル
　　(ピーク上位5点の加速度と周波数)
　　加速度RMS、尖り度、温度
　・低速回転モード
　　加速度RMS、尖り度、温度
　測定範囲 振動周波数
応答特性		 　加速度：10Hz～10KHz
　速度：10Hz～1KHz
入力加速度
最大絶対定格		 　±30G(ピーク値)
温度 　－10～85℃
　寸法・質量 ※電池を除く 　W38×D24×H38mm/45g
　電源供給 　塩化チオニルリチウム電池 1/2AA×1個 ※
　データ測定間隔 　15/30秒、1/5/10/15/30分
　1/2/6/12/24時間
　使用環境
　(いずれも結露なきこと)		 　周　囲：－10℃～60℃、90%RH以下
　設置面：－10℃～85℃、90%RH以下
　IP65相当
　主な用途 　回転機の予知保全(空調冷却水の循環ポンプなど)
※振動センサをご購入の際は振動センサ用電池交換キット(品番:LBXXZZ1LZ-006/5個入)の同時購入を推奨しております。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
村田製作所 ワイヤレスセンサシステム --- --- --- --- --- --- --- お問い合わせください
