御幣島サテライトラボ　　　＊

御幣島サテライトラボ

御幣島サテライトラボは分散配置されたコンピューティングリソースを模擬した技術検証設備です。
クラウドコンテナ、エッジコンテナの２基は、大学との技術検証を終え、製品開発のステップに向けた再構築を進めております。どちらも空冷のコンテナデータセンターですが、今後、DLC、液浸のコンテナデータセンターを増築予定です。

仕様

項目	内容
種別	クラウドコンテナデータセンター
コンテナサイズ	32FT 2連棟　[約W4.7×L10.0×H2.8(m)]
コンテナ構造	鉄骨構造アルミ合金　断熱コンテナ
設置環境条件	－20℃～40℃ 　水没せず、水平な場所、　海から2km以上離れていること
搭載ラック数	20ラック
電源種別	三相四線 AC380V
ラック(mm)	EIA 19インチラック　W700×D1100×H2000(42U)
消費電力	120kW
空調	楽COOL 60kW×2台　(冗長構成なし)
キュービクル	300kW 6600V 　→三相四線 AC380V出力
消火システム	N2型消火器
DCIM(BMS)	DCIM 遠隔監視対応

項目	内容
種別	エッジコンテナデータセンター
コンテナサイズ	20FT 　[約W2.7×L5.4×H2.8(m)]
コンテナ構造	鉄骨構造アルミ合金　断熱コンテナ
設置環境条件	－20℃～40℃ 　水没せず、水平な場所、　海から2km以上離れていること
搭載ラック数	4ラック
電源種別	三相四線 AC230V
ラック(mm)	EIA 19インチラック　W700×D1100×H2000(42U)
消費電力	40kW
空調	楽COOL 35～50kW×1台　(冗長構成なし)
キュービクル	クラウドコンテナと共用
消火システム	N2型消火器
DCIM(BMS)	DCIM 遠隔監視対応

コンテナデータセンター室内

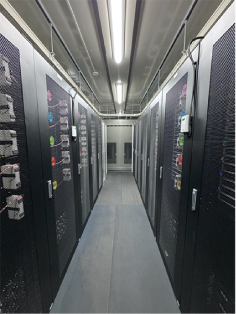

▲コールドアイル

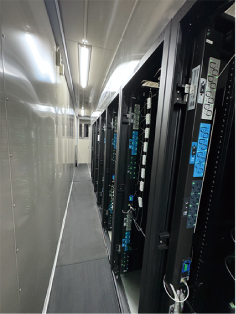

▲ホットアイル

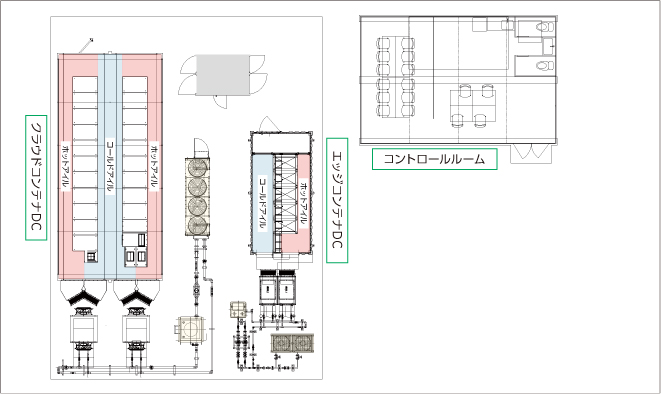

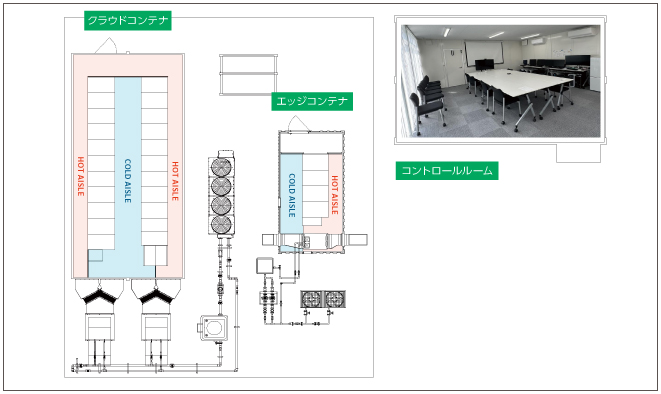

レイアウト図

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
御幣島サテライトラボ		---	---	---	---	---	---	---	お問い合わせください
