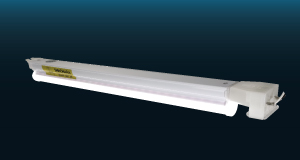

LEDユニット(端子台タイプ) LC-D2405(2409)TBY

用 途 用途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用下さい。
【注】強い衝撃のかかる移動体(トラックなど)には使用できません。
特長 特長
  1. DC24V～48Vの電源で点灯可能です。
  2. 内部に搭載しているLEDデバイスは、信頼性の高いオスラム製を使用しています。
  3. 軽量で扱いやすく、コストパフォーマンスで優れた盤用LED照明です。
　DC24V～48V対応のLED照明!

■使用例

ギャラリー特長
信頼性 内部に搭載しているLEDデバイスは、
信頼性の高いオスラム製を使用しています。

塩害対策仕様　
品番 LC-D2405TBY LC-D2409TBY
定格電圧 DC24V～48V
消費電力 5W at DC24V 9W at DC24V
耐電圧 AC 1000V 1分間（対地間）
絶縁抵抗 DC 500Vメガーにて100MΩ以上
使用周囲温度 －10℃～+50℃（氷結・結露の無き事）
全光束 450lm(±10％) 1000lm(±10％)
参考照度 約100Lx（1m直下） 約210Lx（1m直下）
照光角 約140°
色温度 5000K

LED灯寿命

 約40,000時間 at 25℃
質量 69.2g 95.8g

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
LC-D2405TBY --- --- --- --- --- --- 9,750円 / 本
LC-D2409TBY --- --- --- --- --- --- 11,000円 / 本
