スイッチ端子台ユニット

用 途
LED照明等、機器のON/OFFをドア開閉に連動させるためのスイッチユニットとしてご使用ください。
特長
  1. 本製品をヒンジ側に配置し、別売りのLED照明をお好きな位置に設置出来るため、既存の弊社LEDユニットよりも 照明位置の自由度が高まります。
  2. 樹脂製ドアスイッチなので、扉内面を傷つけにくいです。

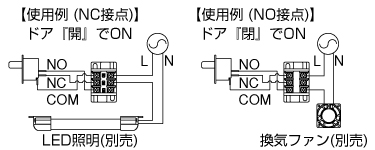

  3. ドアを開けた際の連動動作として、LED照明以外の機器にもご利用いただけます。(定格の範囲内にて)
  4. 小さく軽量コンパクトで、ドア近辺のフレームなどに2点固定できます。(±7mmの奥行調整が可能です。)
材質
金具:鋼板製 t=1.6mm
 電気亜鉛めっき三価クロメート処理仕上
端子台:東朋テクノロジー株式会社製 USK15-3J
スイッチ:ヒロセ電機株式会社製 HA69-00A
LED照明やその他機器をドア開閉に連動させ、 スイッチON/OFFができます!
品番 DSK-ST
製品質量 100g
梱包数 1個
販売単位 1個

定格電圧 AC100-240V 50/60Hz
定格容量 10A
耐電圧 AC1500V 1分間 (対地間)
絶縁抵抗 DC500Vメガーにて 100MΩ以上
使用周囲温度 -20℃~+55℃
使用周囲湿度 85%以下
電気的寿命 約5万回
機械的寿命 約400万回

■外形図

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
DSK-ST
