盤用LED照明(保守点検用マグネットタイプ) CLED-1004(1009)MG

用 途 用途
受配電盤・分電盤・制御盤の保守点検時などのメンテナンス用仮設照明にご使用ください。
【注】当製品は一般用電気工作物には使用できません。
（一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧（600Ｖ以下）受電のもの及び小出力発電設備を指します）

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。
新型LEDシリーズにマグネット取付タイプが追加されました！
塗装面に優しいマグネットシートです！
■マグネットシート仕様
  吸着力：9.31kPa(95gf/c㎡)以上、表面磁束密度：58mT以上
■使用例


ギャラリー特長
長寿命 従来の蛍光灯に比べて約5倍の長寿命です。
省エネ 従来の蛍光灯に比べて、消費電力が約半分です。
E C O 水銀を使用していないクリーンな照明です。
低発熱 蛍光灯のように熱くならず、安全です。
虫を寄せ付けない 紫外線を殆ど発しませんので、盤内やその周囲に
害虫を寄せ付けず、その侵入を防ぐことができます。
コンパクト 小型かつシンプルなデザインで、盤内に設置しやすく、軽量です。
省ノイズ 放射・伝導ノイズを抑えた設計です。
取付自由度 マグネットシートで取付するため、盤内上部に限らず
側面や下から照らすことも可能です。

塩害対策仕様
品番 CLED-1004MG CLED-1009MG
定格電圧 フリー電源　AC100V～240V(±10%) 50/60Hz
入力電流 55mA 105mA
消費電力 4.5W at 100V 9W at 100V
耐電圧 AC2000V 1分間 (対地間)
絶縁抵抗 DC500Vメガーにて100MΩ以上
使用周囲温度 -20℃～+50℃　(氷結・結露無き事)
全光束 600lm（±10%) 1200lm（±10%)
参考照度 約150Lx (1m直下) 約290Lx (1m直下)
照光角 約160°
LED灯寿命 約40,000時間 at 25℃
ユニット質量 310g 530g
●ご使用の際は取扱い説明書をよくお読みになり、正しくお取扱いください。
●取付けた状態での運送は落下の恐れがありますのでご注意ください。

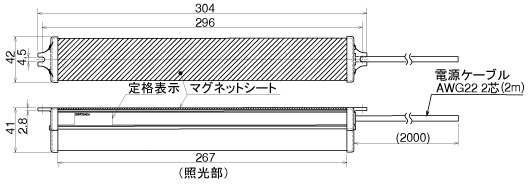

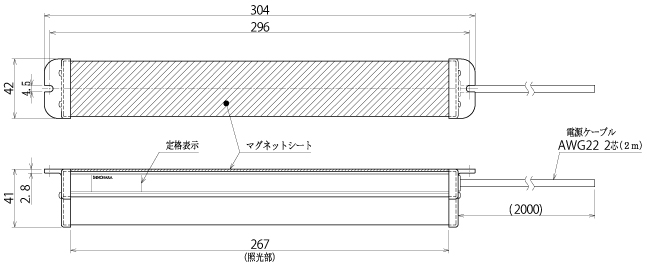

■外形図　CLED-1004MG

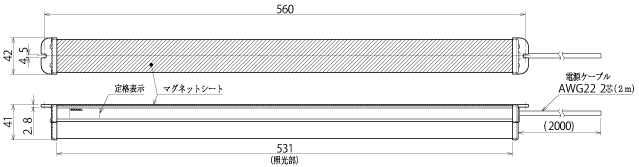

■外形図　CLED-1009MG

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CLED-1004MG --- --- --- --- --- --- 23,000円 / 本
CLED-1004MG(旧型) --- --- --- --- --- --- お問い合わせください
CLED-1009MG --- --- --- --- --- --- 38,150円 / 本
CLED-1009MG(旧型) --- --- --- --- --- --- お問い合わせください
品番 商品名 価格
（税込）		 在庫 ご注文
CLED-1004MG LEDユニット(保守点検用マグネットタイプ) CLED-1004MG 14,000
数量
CLED-1004MG(旧型) --- --- --- お問い合わせください
CLED-1009MG LEDユニット(保守点検用マグネットタイプ) CLED-1009MG 23,200
数量
CLED-1009MG(旧型) --- --- --- お問い合わせください
