HOME > 製品情報 > 製品検索 > LEDユニット(端子台一体型) CLED-1004(1009)TB2Y

用途: 受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください。
【注】当製品は一般用電気工作物には使用できません。
（一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧（600Ｖ以下）受電のもの及び小出力発電設備を指します）

※使用しているLEDデバイスは日亜化学工業株式会社製です。
※特許抵触の心配はございません。

　端子台一体型でユニットの小型・軽量化を実現！

■端子台

LED本体のみも販売しております。
【蛍光灯10W相当：CLED-1004】
【蛍光灯20W相当：CLED-1009】
※CLED-1004TB2YおよびCLED-1009TB2Yは
　LED本体のみの交換は出来ません。

■CLED-1004TB2Y

■CLED-1009TB2Y

コンパクト	従来型より全長がサイズダウンし、小型盤にも対応します。
省力化	電源ライン用の中継端子台が金具と一体化され、配線の省力化が図れます。
長寿命	従来の蛍光灯に比べて、約5倍の長寿命です。
省エネ	従来の蛍光灯に比べて、消費電力が約半分です。
低発熱	蛍光灯のように熱くならず、安全です。
虫を寄せ付けない	紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、　その侵入を防ぐことができます。
耐衝撃性	ガラスを全く使っていませんので、輸送中の振動や設置時の衝撃にも安心です。

　※UL3385電線ハロゲンフリータイプ使用

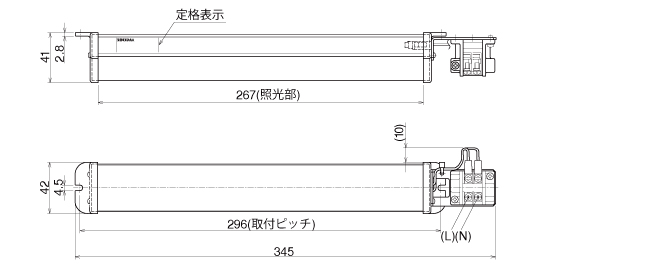

■外形図　CLED-1004TB2Y

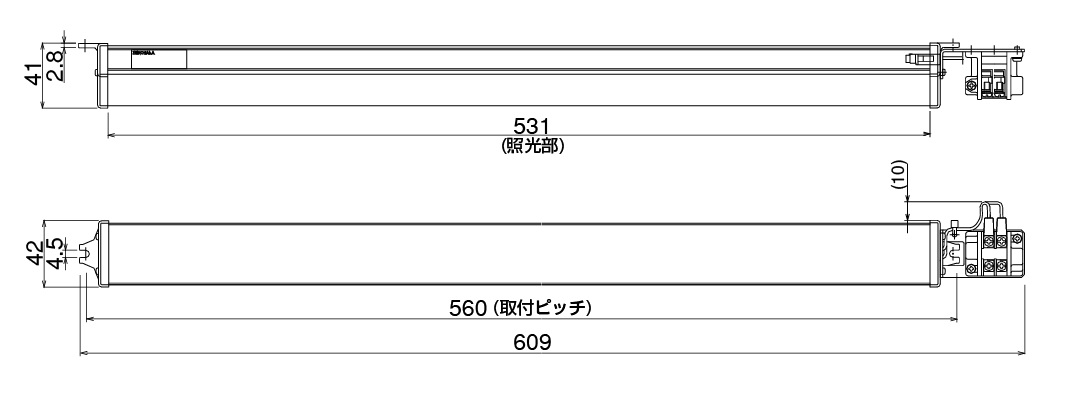

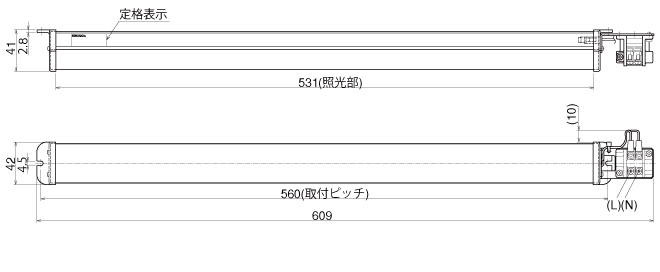

■外形図　CLED-1009TB2Y

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
CLED-1004TB2Y		---	---	---	---	---	---		22,400円 / 本
CLED-1004TB2Y(旧型)		---	---	---	---	---	---		お問い合わせください
CLED-1009TB2Y		---	---	---	---	---	---		36,950円 / 本
CLED-1009TB2Y(旧型)		---	---	---	---	---	---		お問い合わせください

品番	商品名	価格（税込）	在庫	ご注文
CLED-1004TB2Y	盤用LEDユニット CLED-1004TB2Y(2極ネジ端子タイプ)	13,600		数量
CLED-1004TB2Y(旧型)	---	---	---	お問い合わせください
CLED-1009TB2Y	盤用LEDユニット CLED-1009TB2Y(2極ネジ端子タイプ)	22,100		数量
CLED-1009TB2Y(旧型)	---	---	---	お問い合わせください
