人感センサ付盤用LED照明 LCMS-5005(5009)N

用 途 用途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください。
【注】当製品は一般用電気工作物には使用できません。
(一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧(600V以下)受電のもの及び小出力発電設備を指します)

※特許抵触の心配はございません。
特長 特長

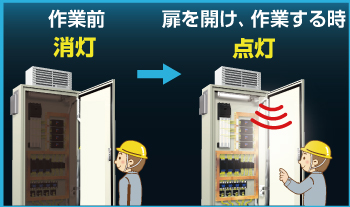

人感センサを内蔵しており、ドアスイッチなしで盤筐体などの扉開閉に合わせてLED照明の点灯/消灯動作を自動制御できます。
人感センサ内蔵型のため小型かつシンプルなデザインで扱いやすいです。
内部に搭載しているLEDデバイスは、信頼性の高いオスラム製を使用しています。
ドアスイッチ不要の人感センサ付LEDで大幅省作業化!
配線作業やスイッチ位置の調節の手間を省きます!!

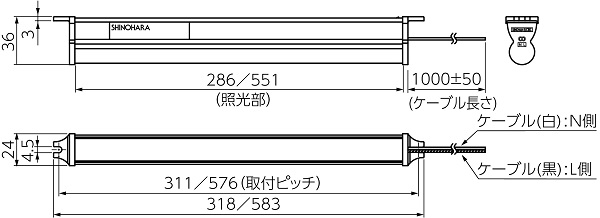

外形図

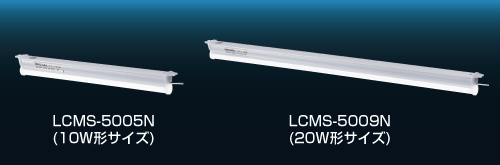

単体:LCMS-5005N/LCMS-5009N


人感センサ 全種共通スペック
方式 24.15GHz マイクロ波センサ
点灯時間 3±1分(動作未検知時)
感応距離 約2m
感応角度 約120°

塩害対策仕様 ※UL3385電線ハロゲンフリータイプ使用
品番 LCMS-5005N LCMS-5009N
定格電圧  フリー電源 AC100V~240V(±10%) 50/60Hz
消費電力 5W at 100V 9W at 100V
耐電圧  AC 2000V 1分間(対地間)
絶縁抵抗  DC500Vメガーにて100MΩ以上
使用周囲温度 -10℃~+50℃(氷結・結露の無き事)
全光束 450lm(±10%) 1000lm(±10%)
参考照度 約100Lx(1m直下) 約210Lx(1m直下)
照光角  約140°
LED灯寿命 約40,000時間 at 25℃



人感センサご紹介動画 (社内検証)






※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
LCMS-5005N
LCMS-5009N
