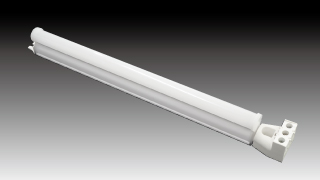

LEDユニット(端子台一体型) LC-3005(3009)TBY

用 途 用途
受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください。
【注】当製品は一般用電気工作物には使用できません。
(一般用電気工作物とは、一般住宅や商店などの電気設備であって、低圧(600V以下)受電のもの及び小出力発電設備を指します)

※特許抵触の心配はございません。
特長 特長
内部に搭載しているLEDデバイスは、信頼性の高いオスラム製を使用しています。
軽量で扱いやすく、コストパフォーマンスで優れた盤用LED照明です。

コストパフォーマンスの高いLED!

使用例

・ケーブル直出し型もございます。
 (10W型品番:LC-3005N)
 (20W型品番:LC-3009N)
 詳細はこちら

※当製品は配電盤専用の照明機器です。一般用電気工作物には使用できません。
 (一般用電気工作物とは、一般住宅や商店などの電気設備であって、
 低圧(600V以下)受電のもの及び小出力発電設備を指します。)

信頼性 内部に搭載しているLEDデバイスは、
信頼性の高いオスラム製を使用しています。
軽量 軽量で扱いやすく、コストパフォーマンスで優れた
盤用LED照明です。


品番 LC-3005TBY LC-3009TBY
定格電圧 フリー電源 AC100V~240V(±10%) 50/60Hz
使用周囲温度 -10℃~+50℃ (氷結・結露の無き事)
消費電力 5W at 100V 9W at 100V
耐電圧 AC2000V 1分間 (対地間)
絶縁抵抗 DC500Vメガーにて100MΩ以上
全光束 450lm(±10%) 1000lm(±10%)
参考照度

約100Lx (1m直下)

約210Lx(1m直下)
照光角 約140°
LED灯寿命 約40,000時間 at 25℃
色温度 5000K
質量

75g

99g
EMI CISPR15準拠(放射電界強度、放射磁界強度)
雷サージ耐性 IEC-61000-4-5(レベル3) ±1kV


品番 梱包数 販売単位
LC-3005TBY

49本

1本
LC-3009TBY

25本

1本

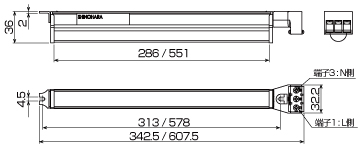

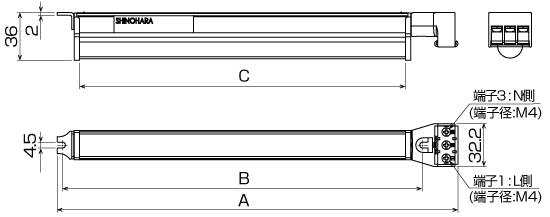

LC-3005TBY/LC-3009TBY 外形図

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
LC-3005TBY
LC-3009TBY
