連続式カードホルダー(ヒンジタイプ) 【カバー一体型・開閉式】

用 途 用途
分電盤・配電盤・計装盤の銘板、ロッカー、事務機の名札等にご使用ください。
特長 特長
  1. 25mm間隔で並ぶブレーカに対し、一度に複数台分のカードホルダーが貼付可能です。

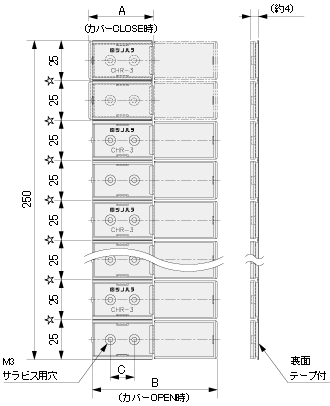

  2. 右図☆印位置にV型の溝が施されており、カッター等で簡単に必要数を切り離すことができます。
  3. カバーの紛失防止と作業性向上を図るべく、カバーをヒンジタイプの開閉式としました。
材質 材質
ポリプロピレン樹脂

カバーがヒンジ構造のため脱落しません

10個連続式
品番
A
(mm)
B
(mm)
C
(mm)
記名紙寸法
(mm)
梱包数
(本)
販売単位
(本)
CHR-3
40.2
78
15
20×34
10
10
CHR-W
58.2
114
25
20×52
10
10
※粘着力低下の原因となりますので、貼付面の汚れや油分を除去してから貼り付けて下さい。
※連続70℃以上となる高温環境下や野外露出でのご使用はできません。



シングルタイプもございます。詳細はこちら

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CHR-3
CHR-W
