AEコンパクトボックス

誰もが認める実績ある製品
AEコンパクトボックスは、販売開始以来すでに40年以上の実績を誇る、リタールでも最も息の長いヒット製品です。
絶えざる改良とプログラムの拡充により達成された極めて高い品質水準のボックスで、他の追随を許さないコスト
パフォーマンス、優れたデザイン、主要各国の規格承認取得などで多くのユーザーから高い評価を得ております。

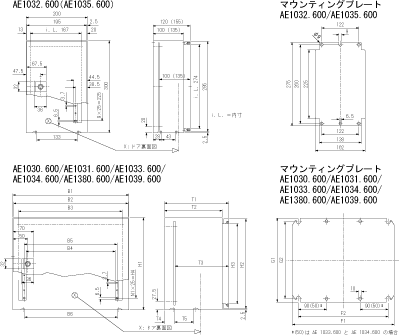

品番

B1

 B2 B3 B4 B5 B6 H1 H2 H3 H4 N1 T1 T2 T3 T4 T5 F1 F2 G1 G2
1033.600

300

 295 260 211 223 233 300 295 260 225 9 210 190 168-184 33 45 254 215 275 250
1034.600 300 295 260 211 223 233 400 395 360 325 13 210 190 168-184 33 45 254 215 375 350
1030.600 380 375 340 291 303 303 300 295 260 225 9 155 132 113-129 33 63 334 295 275 250
1031.600 380 375 340 291 303 303 300 295 260 225 9 210 190 168-184 33 63 334 295 275 250
1380.600 380 375 340 291 303 303 380 375 340 275 11 210 190 168-184 33 63 334 295 355 330
1039.600 600 595 560 511 523 500 380 375 340 275 11 210 190 168-184 38 113 549 510 355 330
ＡＥコンパクトボックス
材質
普通銅板
本体 ：1.38mm （1032.600、1035.600の場合は 1.25mm、）
ドア ：1.5mm （1039.600の場合は1．75mm）
表面処理
 本体とドア ： 電着浸漬下塗り後、静電粉体塗装　 RAL7035（ライトグレー）
マウンティングプレート ： 亜鉛メッキ
保護等級
IP55（IEC 60 529）
NEMA12準拠 （1032.500、1035.500）
IP66（IEC 60 529）
NEMA4準拠 （1033.500、1034.500、1030.500、1031.500、1380.500、1039.500）

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AE1033.600 --- --- --- --- --- --- --- お問い合わせください
AE1034.600 --- --- --- --- --- --- --- お問い合わせください
AE1030.600 --- --- --- --- --- --- --- お問い合わせください
AE1031.600 --- --- --- --- --- --- --- お問い合わせください
AE1380.600 --- --- --- --- --- --- --- お問い合わせください
AE1039.600 --- --- --- --- --- --- --- お問い合わせください
