CNPP プリーツタイプ

用 途 用途
  1. 自動車や家電部品工場等のオイルミスト除去
  2. 耐熱性を要する空調(塗装乾燥炉、自動車工場、ゴミ焼却場等)
  3. 一般空調(食品工場、薬品工場、病院等)
  4. ビル空調(事務所ビル、ホテル、各種施設等)
特長 特長
  1. 高圧環境下(耐熱温度480℃)で使用可能です。
  2. 耐腐食性に優れています。
  3. 圧縮することで空隙を低くし、高効率を実現しました。
  4. 使用時または洗浄時の繊維の脱落を最小限に抑えました。

  1. プリーツ加工により低圧力損失、長寿命を実現しました。
  2. ピッチ保持機構付きのリフターを採用しました。
CNPフィルターについて

CNPフィルターは、ステンレス箔を特殊切削方式で削りだした数10μmの長繊維をニードルパンチ加工し、ローラーで圧縮することにより製造されるマイクロデミスターを採用しております。また、オールステンレス材を使用することにより、超高温、耐薬品性、耐腐食性を有していると同時に、その繊維怪と空隙率により高効率、高保油量を実現しました。

CNPフィルターは、メディアとして、繊維怪25μmの標準型、繊維怪50μmと25μmを組み合せた密度勾配型(標準)、繊維怪50μmと10μmを組み合せた密度勾配型(髙性能)の3種類を準備しました。構造として、繊維の方向を縦目に統一し、密度勾配型についてはメディア間にスペーサーを入れ、捕集したオイルミストの落下を容易にしました。また、枠の内側にリフターを入れることで、枠の水抜き穴よりオイルミストや洗浄液を抜け易くしました。

作業環境に適したフィルターを容易に選定する為に、CNPフィルターの性能に関しては、各種3風速で粒径毎の捕集効率を測定しております。
■構造(密度勾配型)

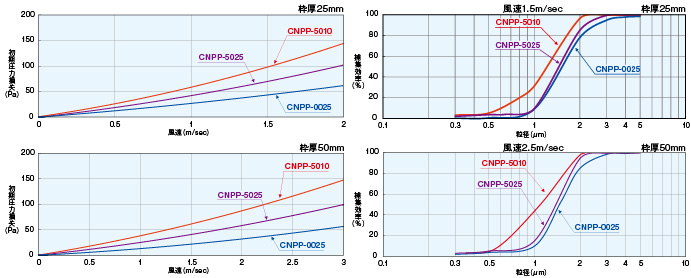

■初期圧力損失&捕集効率データ


CNPシリーズの品番について

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
CNPP
