ブランクパネル

用 途 用途
各種メーター、機器等の予備パネルカット及び不要になったパネルカットの目隠しにご使用ください。
特長 特長
各メーカーのメーターに適合するサイズとなっております。
材質 材質
鋼板製1.6mm
フランジナット2個付

メーターの予備パネルカットの蓋に、不要になったパネルカットの目隠しに最適です！

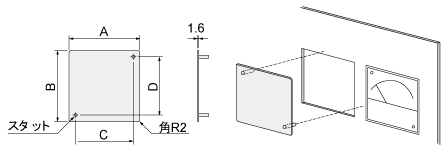

ブランクパネルブランクパネル取付例


～3色展開～




・黒色塗装仕上げ
・5Y7/1近似色
　…盤の標準的な塗装色
・2.5Y9/1近似色

単位：mm

品番
色
A(※)
B(※)
C
D
スタッド
適合機種
三菱電機
東洋計器
富士電機
MBP-0305
黒
30
53
18
41
2-M3×15
パネルカット：22.2×45
（DINサイズ24×48）
MBP-0909
黒
100
100
87
87
2-M4×15
パネルカット：92×92（DINサイズ96×96）
MBP-0909W
5Y7/1近似色
100
100
87
87
2-M4×15
パネルカット：92×92（DINサイズ96×96）
MBP-0909C
2.5Y9/1近似色
100
100
87
87
2-M4×15
パネルカット：92×92（DINサイズ96×96）
MBP-0606
黒
64
60
48
48
2-M3×15
Y-206N
ACF-6A
F□N-60
MBP-0606W
5Y7/1近似色
64
60
48
48
2-M3×15
Y-206N
ACF-6A
F□N-60
MBP-0606C
2.5Y9/1近似色
64
60
48
48
2-M3×15
Y-206N
ACF-6A
F□N-60
MBP-0808
黒
85
85
64
64
2-M3×15
Y-208N、Y-8N
ACF-8
F□N-80
MBP-0808W
5Y7/1近似色
85
85
64
64
2-M3×15
Y-208N、Y-8N
ACF-8
F□N-80

MBP-0808C

2.5Y9/1近似色
85
85
64
64
2-M3×15
Y-208N、Y-8N
ACF-8
F□N-80
MBP-1010
黒
102
102
80
80
2-M4×15
Y-10N
-
F□N-100
MBP-1111
黒
110
110
90
90
2-M5×15
L-110N
AVF-11
WM8N
（110角）
MBP-1111W
5Y7/1近似色
110
110
90
90
2-M5×15
L-110N
AVF-11
WM8N
（110角）
MBP-1212
黒
122
122
100
100
2-M5×15
Y-12N
-
-
MBP-1212W
5Y7/1近似色
122
122
100
100
2-M5×15
Y-12N
-
-
MBP-1515
黒
155
155
124
124
2-M5×15
MELPRO-A
シリーズ
-
QHA
シリーズ
MBP-1515W
5Y7/1近似色
155
155
124
124
2-M5×15
MELPRO-A
シリーズ
-
QHA
シリーズ
MBP-0505
黒
53
53
41
41
2-M3×15
パネルカット：45×45
(DINサイズ　48ｘ48)
MBP-0505W
5Y7/1近似色
53
53
41
41
2-M3×15
パネルカット：45×45
(DINサイズ　48ｘ48)
MBP-0505C
2.5Y9/1近似色
53
53
41
41
2-M3×15
パネルカット：45×45
(DINサイズ　48ｘ48)
MBP-0510
黒
53
100
41
88
2-M3×15
パネルカット：45×92
(DINサイズ　48ｘ96)
MBP-0510W
5Y7/1近似色
53
100
41
88
2-M3×15
パネルカット：45×92
(DINサイズ　48ｘ96)
MBP-0510C
2.5Y9/1近似色
53
100
41
88
2-M3×15
パネルカット：45×92
(DINサイズ　48ｘ96)
※メーターの外形寸法とは異なる場合があります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
MBP-0305 --- --- --- --- --- --- --- 1,855円 / 個
MBP-0505 --- --- --- --- --- --- --- 1,855円 / 個
MBP-0505W --- --- --- --- --- --- --- 1,855円 / 個
MBP-0505C --- --- --- --- --- --- --- 1,855円 / 個
MBP-0510 --- --- --- --- --- --- --- 2,000円 / 個
MBP-0510W --- --- --- --- --- --- --- 2,000円 / 個
MBP-0510C --- --- --- --- --- --- --- 2,000円 / 個
MBP-0606 --- --- --- --- --- --- --- 1,895円 / 個
MBP-0606W --- --- --- --- --- --- --- 1,895円 / 個
MBP-0606C --- --- --- --- --- --- --- 1,895円 / 個
MBP-0808 --- --- --- --- --- --- --- 2,075円 / 個
MBP-0808W --- --- --- --- --- --- --- 2,075円 / 個
MBP-0808C --- --- --- --- --- --- --- 2,075円 / 個
MBP-0909 --- --- --- --- --- --- --- 2,415円 / 個
MBP-0909W --- --- --- --- --- --- --- 2,415円 / 個
MBP-0909C --- --- --- --- --- --- --- 2,415円 / 個
MBP-1010 --- --- --- --- --- --- --- 2,415円 / 個
MBP-1111 --- --- --- --- --- --- --- 2,455円 / 個
MBP-1111W --- --- --- --- --- --- --- 2,455円 / 個
MBP-1212 --- --- --- --- --- --- --- 2,495円 / 個
MBP-1212W --- --- --- --- --- --- --- 2,495円 / 個
MBP-1515 --- --- --- --- --- --- --- 2,845円 / 個
MBP-1515W --- --- --- --- --- --- --- 2,845円 / 個
