鋼板製　計器用窓枠：SN型 IP55(カテゴリー2)

用 途 用途
配電盤・制御盤・計器盤等の読み取り、確認窓にご使用ください。
特長 特長
  1. 軽量で取り付けが簡単なため、作業能率が向上します。
  2. 盤の美観向上に寄与します。
  3. 鋼板製、SUS304製の2種類ご用意しているので、用途に合わせてご使用いただけます。
    ※アルミニウム製は廃番とさせていただきましたのでご了承ください。

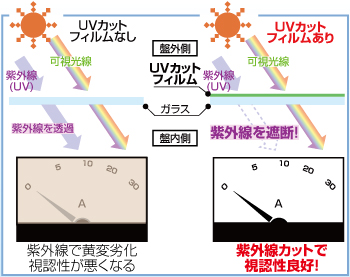

  4. UVカットフィルム仕様品の製作も承ります。(3M製 SH2CLAR 、垂直取り付けにて保証期間5年)

パネルにカット寸法の穴を開け、窓枠本体をはめ込みます。
次に、押え枠を本体スタッドボルトに取り付け、ナットにて締め付けます。

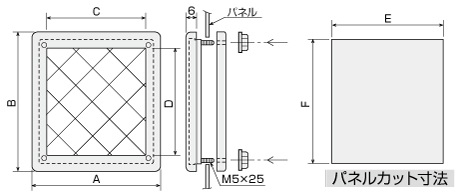

品　番
 ガラス
外径寸法
A×B
ガラス有効寸法
C×D
パネルカット寸法
E×F
鋼板製

SUS304製
SN-1010A
SNS-1010A
 金網入り
116×116
85×85
105×105
SN-1010K
SNS-1010K
 強化
116×116
85×85
105×105

SN-1220A
SNS-1220A
 金網入り
131×232
100×200
121×221
SN-1220K
SNS-1220K
 強化
131×232
100×200
121×221
SN-1015A
SNS-1015A
 金網入り
116×166
85×135
105×155
SN-1015K
SNS-1015K
 強化
116×166
85×135
105×155
SN-1520A
SNS-1520A
 金網入り
166×232
135×200
155×220
SN-1520K
SNS-1520K
 強化
166×232
135×200
155×220
UVカットフィルム仕様
品　番
 ガラス
外径寸法
A×B
ガラス有効寸法
C×D
パネルカット寸法
E×F
鋼板製

SUS304製
SN-1010A-UV
SNS-1010A-UV
 金網入り
116×116
85×85
105×105
SN-1010K-UV
SNS-1010K-UV
 強化
116×116
85×85
105×105

SN-1015A-UV
SNS-1015A-UV
 金網入り
116×166
85×135
105×155
SN-1015K-UV
SNS-1015K-UV
 強化
116×166
85×135
105×155
SN-1220A-UV
SNS-1220A-UV
 金網入り
131×232
100×200
121×221
SN-1220K-UV
SNS-1220K-UV
 強化
131×232
100×200
121×221
SN-1520A-UV
SNS-1520A-UV
 金網入り
166×232
135×200
155×220
SN-1520K-UV
SNS-1520K-UV
 強化
166×232
135×200
155×220

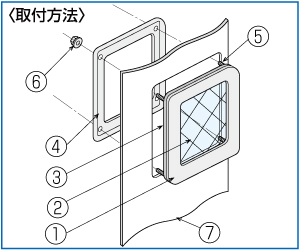

取付方法
記号
部品名
材質仕様
①

窓枠
SN型：鋼板製 t=1.2mm アクリル塗装仕上（黒色）
SNS型：SUS304製 t=1.2mm ヘアライン加工
②
 ガラス
金網入りガラス（t=6.8mm） →品番末尾「A」
強化ガラス（t=6.0mm） →品番末尾「K」
③
 パッキング
EPDM
④
 押え枠

SN型：鋼板製 t=1.2mm アクリル塗装仕上（黒色）
SNS型：SUS304製 t=1.2mm ヘアライン加工
⑤
 取付ボルト
M5スタッドボルト（SUS）
⑥
 取付ナット
5皿ばねナット
⑦ 適用パネル t=1.6～3.2ｍｍ
鋼板製 計器用窓枠：SN、SNS型　ご検討に際し
・品番末尾は、A：金網ガラス6.8mm、K：強化ガラス6.0mmを表します。
　ご注文の際、品番を右のようにご指定ください。（例） 鋼板製：SN-1010A、ステンレス製：SNS-1010K


注意
 ・締付ナットは均等に締付けてください。
・適正締付トルクは鋼板製・ステンレス製：1.0N・m（10kgf・cm）

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SN-1010A --- --- --- --- --- --- --- 7,900円 / 枚
SN-1010K --- --- --- --- --- --- --- 8,350円 / 枚
SN-1220A --- --- --- --- --- --- --- 16,750円 / 枚
SN-1220K --- --- --- --- --- --- --- 16,750円 / 枚
SN-1015A --- --- --- --- --- --- --- 9,950円 / 枚
SN-1015K --- --- --- --- --- --- --- 10,600円 / 枚
SN-1520A --- --- --- --- --- --- --- 19,850円 / 枚
SN-1520K --- --- --- --- --- --- --- 19,850円 / 枚

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SNS-1010A --- --- --- --- --- --- --- 17,050円 / 枚
SNS-1010K --- --- --- --- --- --- --- 15,150円 / 枚
SNS-1220A --- --- --- --- --- --- --- 25,000円 / 枚
SNS-1220K --- --- --- --- --- --- --- 25,000円 / 枚
SNS-1015A --- --- --- --- --- --- --- 20,800円 / 枚
SNS-1015K --- --- --- --- --- --- --- 17,000円 / 枚
SNS-1520A --- --- --- --- --- --- --- 31,150円 / 枚
SNS-1520K --- --- --- --- --- --- --- 40,000円 / 枚

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SN-1010A-UV --- --- --- --- --- --- --- 17,550円 / 枚
SN-1010K-UV --- --- --- --- --- --- --- 22,500円 / 枚
SN-1015A-UV --- --- --- --- --- --- --- 19,500円 / 枚
SN-1015K-UV --- --- --- --- --- --- --- 27,000円 / 枚
SN-1220A-UV --- --- --- --- --- --- --- 34,750円 / 枚
SN-1220K-UV --- --- --- --- --- --- --- 35,500円 / 枚
SN-1520A-UV --- --- --- --- --- --- --- 35,500円 / 枚
SN-1520K-UV --- --- --- --- --- --- --- 40,000円 / 枚

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SNS-1010A-UV --- --- --- --- --- --- --- 33,500円 / 枚
SNS-1010K-UV --- --- --- --- --- --- --- 39,000円 / 枚
SNS-1015A-UV --- --- --- --- --- --- --- 38,500円 / 枚
SNS-1015K-UV --- --- --- --- --- --- --- 41,500円 / 枚
SNS-1520A-UV --- --- --- --- --- --- --- 44,000円 / 枚
SNS-1220K-UV --- --- --- --- --- --- --- 44,000円 / 枚
SNS-1220A-UV --- --- --- --- --- --- --- 47,500円 / 枚
SNS-1520K-UV --- --- --- --- --- --- --- 69,000円 / 枚
品番 商品名 価格
（税込）		 在庫 ご注文
SN-1010A 計器用窓枠 鋼板製 金網入ガラス　 4,600
数量
SN-1010K 計器用窓枠 鋼板製 強化ガラス　 4,880
数量
SN-1220A --- --- --- お問い合わせください
SN-1220K --- --- --- お問い合わせください
SN-1015A 計器用窓枠 鋼板製 金網入ガラス　 5,850
数量
SN-1015K 計器用窓枠 鋼板製 強化ガラス　 6,130
数量
SN-1520A 計器用窓枠 鋼板製 金網入ガラス　 11,420
数量
SN-1520K 計器用窓枠 鋼板製 強化ガラス　 11,420
数量
品番 商品名 価格
（税込）		 在庫 ご注文
SNS-1010A 計器用窓枠 ステンレス製 金網入ガラス 9,880
数量
SNS-1010K 計器用窓枠 ステンレス製 強化ガラス　 8,770
数量
SNS-1220A --- --- --- お問い合わせください
SNS-1220K --- --- --- お問い合わせください
SNS-1015A 計器用窓枠 ステンレス製 金網入ガラス 11,970
数量
SNS-1015K 計器用窓枠 ステンレス製 強化ガラス　 9,880
数量
SNS-1520A 計器用窓枠 ステンレス製 金網入ガラス 18,090
数量
SNS-1520K 計器用窓枠 ステンレス製 強化ガラス　 23,660
数量
品番 商品名 価格
（税込）		 在庫 ご注文
SN-1010A-UV --- --- --- お問い合わせください
SN-1010K-UV --- --- --- お問い合わせください
SN-1015A-UV --- --- --- お問い合わせください
SN-1015K-UV --- --- --- お問い合わせください
SN-1220A-UV --- --- --- お問い合わせください
SN-1220K-UV --- --- --- お問い合わせください
SN-1520A-UV --- --- --- お問い合わせください
SN-1520K-UV --- --- --- お問い合わせください
品番 商品名 価格
（税込）		 在庫 ご注文
SNS-1010A-UV --- --- --- お問い合わせください
SNS-1010K-UV --- --- --- お問い合わせください
SNS-1015A-UV --- --- --- お問い合わせください
SNS-1015K-UV --- --- --- お問い合わせください
SNS-1520A-UV --- --- --- お問い合わせください
SNS-1220K-UV --- --- --- お問い合わせください
SNS-1220A-UV --- --- --- お問い合わせください
SNS-1520K-UV --- --- --- お問い合わせください
