アルミ窓枠丸型タイプ【AMY型】 IP55(カテゴリー2)｜製品検索｜製品情報

HOME > 製品情報 > 製品検索 > アルミ窓枠丸型タイプ【AMY型】 IP55(カテゴリー2)

用途

受電盤・キュービクル・配電盤等の計器読取り窓にご使用ください。（屋内、屋外とも使用できます）。

特長

標準仕様

AMY型（丸型タイプ）

UVカットフィルム仕様

【準特注品】…発注から2~3日

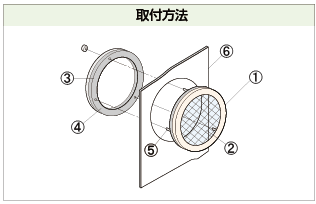

共通仕様

記号	部品名	材質
①	窓枠	アルミニウム合金6.3mm （アルマイト加工仕上）
②	ガラス	・金網入りガラス（6.8mm厚）→品番末尾｢AT｣・強化ガラス（5.0mm厚）→品番末尾｢KT｣
③	パッキン	CRスポンジ・NRゴム
④	押え枠	アルミニウム合金
⑤	取付ボルト	AMY型：M5埋込ボルト(SUS)
⑥	適用パネル厚	2.0～3.2mm （屋内盤1.6mmにもご使用いただけます） ※屋内盤1.6mm厚に取付の場合、　 IP55の性能はありません。

アルミ窓枠：AMY型　ご検討に際し

品番末尾は、AT:金網入ガラス6.8mm、
KT:強化ガラス5.0mmを表します。
ご注文の際、品番は次のようにご指定ください。
（例）AMY-120ATT、AMY-120KT

注意	・締付ナットは均等に締付けてください。・適正締付トルクは1.5N・m（15kgf・cm）です。

AMY型(丸型タイプ)の特殊対応

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
AMY-80AT		---	---	---	---	---	---	---	44,500円 / 個
AMY-80KT		---	---	---	---	---	---	---	44,500円 / 個
AMY-120AT		---	---	---	---	---	---	---	46,000円 / 個
AMY-120KT		---	---	---	---	---	---	---	46,000円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
AMY-120AT-UV		---	---	---	---	---	---	---	お問い合わせください
AMY-120KT-UV		---	---	---	---	---	---	---	お問い合わせください

品番	商品名	価格（税込）	ご注文
AMY-80AT	アルミ窓枠丸型タイプ AMY型金網入ガラス	41,000	数量
AMY-80KT	アルミ窓枠丸型タイプ AMY型強化ガラス	41,000	数量
AMY-120AT	アルミ窓枠丸型タイプ AMY型金網入ガラス	42,600	数量
AMY-120KT	アルミ窓枠丸型タイプ AMY型強化ガラス	42,600	数量

品番	商品名	価格（税込）	在庫	ご注文
AMY-120AT-UV	---	---	---	お問い合わせください
AMY-120KT-UV	---	---	---	お問い合わせください
