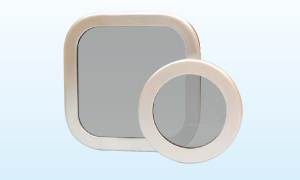

アルミ窓枠 角型タイプ【AY型】 IP55(カテゴリー2)

用 途 用途
受電盤・キュービクル・配電盤等の計器読取り窓にご使用ください。（屋内、屋外とも使用できます）。
特長 特長
  1. 取り付けがきわめて簡単です。パネル穴に表面からアルミ窓枠をはめ込み、裏面から押え枠をねじ止めするだけで取り付けができます。
  2. 認定キュービクルにご使用いただけます（網入りガラスタイプ）。
  3. 防水構造(IP55)のため屋外用としてもご使用いただけます。
    (適用板厚：2.0～3.2mm厚)
  4. アルマイト処理を施してありますので、耐蝕性に優れ、仕上がりも美しく、装着した製品の価値を高めます。
  5. UVカットフィルム仕様品の製作も承ります。(3M製 SH2CLAR 、垂直取り付けにて保証期間5年)
取付方法
角型タイプ：標準仕様

・特殊サイズのご注文も承ります。有効窓寸法をご指定ください。
　(角部はパネルカット寸法でR58となります)　　
標準仕様
【標準品】…即納在庫
品　番
ガラス
ガラス
有効寸法
A×B
パネルカット
寸法
C×D
AY-1515AT
 金網入り
150×150
185×185
（58R）
AY-1515KT 強化
AY-2020AT 金網入り
200×200
235×235
（58R）
AY-2020KT 強化
AY-2030AT
 金網入り
200×300
235×335
（58R）
AY-2030KT 強化
AY-2040AT
 金網入り
200×400
235×435
（58R）
AY-2040KT 強化
AY-2050AT
 金網入り
200×500
235×535
（58R）
AY-2050KT 強化
AY-3030AT
 金網入り
300×300
335×335
（58R）
AY-3030KT 強化
AY-3040AT
 金網入り
300×400
335×435
（58R）
AY-3040KT 強化
AY-3050AT
 金網入り
300×500
335×535
（58R）
AY-3050KT 強化
AY-4030AT 金網入り
400×300
435×335
（58R）
AY-4030KT 強化
AY-4040AT
 金網入り
400×400
435×435
（58R）
AY-4040KT 強化
AY-5030AT
 金網入り
500×300
535×335
（58R）
AY-5030KT 強化
AY-5040AT
 金網入り
500×400
535×435
（58R）
AY-5040KT 強化
AY-5050AT
 金網入り
500×500
535×535
（58R）
AY-5050KT 強化
AY-6030AT
 金網入り
600×300
635×335
（58R）
AY-6030KT 強化
AY-6040AT
 金網入り
600×400
635×435
（58R）
AY-6040KT 強化
AY-6050AT
 金網入り
600×500
635×535
（58R）
AY-6050KT 強化
AY-7030AT
 金網入り
700×300
735×335
（58R）
AY-7030KT 強化
※ラインナップ・区分は変更される場合がございます。
※上記以外の特注サイズも承ります。
　 (納期に関しては都度確認となります)

 【準特注品】…発注から2~3日
品　番
ガラス
ガラス
有効寸法
A×B
パネルカット
寸法
C×D
AY-1020AT
 金網入り
100×200
135×235
（58R）
AY-1020KT 強化
AY-1520AT
 金網入り
150×200
185×235
（58R）
AY-1520KT 強化
AY-1525AT 金網入り
150×250
185×285
（58R）
AY-1525KT 強化
AY-2015AT
 金網入り
200×150
235×185
（58R）
AY-2015KT 強化
AY-2025AT
 金網入り
200×250
235×285
（58R）
AY-2025KT 強化
AY-2525AT
 金網入り
250×250
285×285
（58R）
AY-2525KT 強化
AY-2530AT
 金網入り
250×300
285×335
（58R）
AY-2530KT 強化
AY-2535AT 金網入り
250×350
285×385
（58R）
AY-2535KT 強化
AY-2540AT
 金網入り
250×400
285×435
（58R）
AY-2540KT 強化
AY-2545AT
 金網入り
250×450
285×485
（58R）
AY-2545KT 強化
AY-2550AT
 金網入り
250×500
285×535
（58R）
AY-2550KT 強化
AY-3020AT 金網入り
300×200
335×235
（58R）
AY-3020KT 強化
AY-3025AT
 金網入り
300×250
335×285
（58R）
AY-3025KT 強化
AY-3035AT
 金網入り
300×350
335×385
（58R）
AY-3035KT 強化
AY-3530AT
 金網入り
350×300
385×335
（58R）
AY-3530KT 強化
AY-3535AT
 金網入り
350×350
385×385
（58R）
AY-3535KT 強化
AY-3540AT
 金網入り
350×400

385×435
（58R）
AY-3540KT 強化
AY-4020AT 金網入り
400×200
435×235
（58R）
AY-4020KT 強化
AY-4035AT
 金網入り
400×350
435×385
（58R）
AY-4035KT 強化
AY-4050AT 金網入り
400×500
435×535
（58R）
AY-4050KT 強化
AY-4060AT
 金網入り
400×600
435×635
（58R）
AY-4060KT 強化
AY-4070AT
 金網入り
400×700
435×735
（58R）
AY-4070KT 強化
AY-5020AT
 金網入り
500×200
535×235
（58R）
AY-5020KT 強化
AY-5060AT
 金網入り
500×600
535×635
（58R）
AY-5060KT 強化
AY-5070AT 金網入り
500×700
535×735
（58R）
AY-5070KT 強化
AY-7040AT
 金網入り
700×400
735×435
（58R）
AY-7040KT 強化

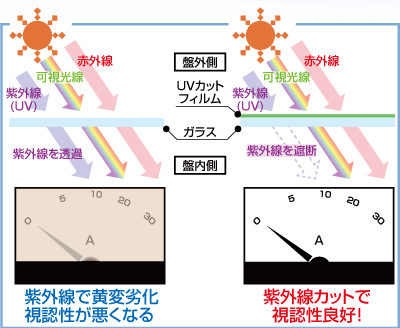

UVカットフィルム仕様


UVカットフィルムが予めついている製品です。

認定キュービクルにてご使用いただけます。 共通仕様
【準特注品】…発注から2~3日
品　番
ガラス
ガラス
有効寸法
A×B
パネルカット
寸法
C×D
AY-2020AT-UV 金網入り
200×200
235×235
（58R）
AY-2020KT-UV 強化
200×200
235×235
（58R）
AY-2030AT-UV
 金網入り
200×300
235×335
（58R）
AY-2030KT-UV 強化
200×300
235×335
（58R）
AY-2040AT-UV
 金網入り
200×400
235×435
（58R）
AY-2040KT-UV 強化
200×400
235×435
（58R）
AY-3030AT-UV
 金網入り
300×300
335×335
（58R）
AY-3030KT-UV 強化
300×300
335×335
（58R）
AY-4030AT-UV
金網入り
400×300
435×335
（58R）
AY-4030KT-UV 強化
400×300
435×335
（58R）
AY-4040AT-UV
金網入り 400×400 435×435
（58R）
AY-4040KT-UV 強化 400×400 435×435
（58R）
AY-5030AT-UV
金網入り
500×300
535×335
（58R）
AY-5030KT-UV 強化
500×300
535×335
（58R）
AY-5040AT-UV
金網入り 500×400 535×435
（58R）
AY-5040KT-UV 強化 500×400 535×435
（58R）
AY-5050AT-UV 金網入り 500×500 535×535
（58R）
AY-5050KT-UV 強化 500×500 535×535
（58R）
※ラインナップ・区分は変更される場合がございます。
※上記以外の特注サイズも承ります。
(納期に関しては都度確認となります)
記号
部品名
材質
①
 窓枠 アルミニウム合金6.3mm
（アルマイト加工仕上）
②
 ガラス ・金網入りガラス（6.8mm厚）
→品番末尾｢AT｣
・強化ガラス（5.0mm厚）
→品番末尾｢KT｣
③
 パッキン CRスポンジ・NRゴム
④
 押え枠 アルミニウム合金
⑤
 取付ボルト AY型：M5埋込ボルト（SUS） 　
⑥
 適用
パネル厚		 2.0～3.2mm
(屋内盤1.6mmにもご使用いただけます)
※屋内盤1.6mm厚に取付の場合、
　 IP55の性能はありません。

注意
 ・締付ナットは均等に締付けてください。
・適正締付トルクは1.5N・m（15kgf・cm）です。
AY型(角型タイプ)の特殊対応

  1. 特殊サイズのご注文も承ります。有効窓寸法をご指定ください。
    (角部はパネルカット寸法でR58となります)
  2. ポリカーボネート製ウィンドウでの特注製作も承ります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AY-1515AT --- --- --- --- --- --- --- 37,000円 / 個
AY-1515KT --- --- --- --- --- --- --- 37,750円 / 個
AY-2020AT --- --- --- --- --- --- --- 36,750円 / 個
AY-2020KT --- --- --- --- --- --- --- 37,750円 / 個
AY-2030AT --- --- --- --- --- --- --- 38,750円 / 個
AY-2030KT --- --- --- --- --- --- --- 39,500円 / 個
AY-2040AT --- --- --- --- --- --- --- 41,750円 / 個
AY-2040KT --- --- --- --- --- --- --- 41,750円 / 個
AY-2050AT --- --- --- --- --- --- --- 51,750円 / 個
AY-2050KT --- --- --- --- --- --- --- 51,750円 / 個
AY-3030AT --- --- --- --- --- --- --- 43,500円 / 個
AY-3030KT --- --- --- --- --- --- --- 43,500円 / 個
AY-3040AT --- --- --- --- --- --- --- 51,750円 / 個
AY-3040KT --- --- --- --- --- --- --- 51,750円 / 個
AY-3050AT --- --- --- --- --- --- --- 60,250円 / 個
AY-3050KT --- --- --- --- --- --- --- 61,000円 / 個
AY-4030AT --- --- --- --- --- --- --- 45,250円 / 個
AY-4030KT --- --- --- --- --- --- --- 45,250円 / 個
AY-4040AT --- --- --- --- --- --- --- 57,000円 / 個
AY-4040KT --- --- --- --- --- --- --- 57,000円 / 個
AY-5030AT --- --- --- --- --- --- --- 51,750円 / 個
AY-5030KT --- --- --- --- --- --- --- 51,750円 / 個
AY-5040AT --- --- --- --- --- --- --- 60,250円 / 個
AY-5040KT --- --- --- --- --- --- --- 60,750円 / 個
AY-5050AT --- --- --- --- --- --- --- 77,000円 / 個
AY-5050KT --- --- --- --- --- --- --- 76,000円 / 個
AY-6030AT --- --- --- --- --- --- --- 62,750円 / 個
AY-6030KT --- --- --- --- --- --- --- 62,750円 / 個
AY-6040AT --- --- --- --- --- --- --- 75,250円 / 個
AY-6040KT --- --- --- --- --- --- --- 74,500円 / 個
AY-6050AT --- --- --- --- --- --- --- 91,750円 / 個
AY-6050KT --- --- --- --- --- --- --- 91,750円 / 個
AY-7030AT --- --- --- --- --- --- --- 79,500円 / 個
AY-7030KT --- --- --- --- --- --- --- 79,500円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AY-1020AT --- --- --- --- --- --- --- 55,000円 / 個
AY-1020KT --- --- --- --- --- --- --- 56,250円 / 個
AY-1520AT --- --- --- --- --- --- --- 55,000円 / 個
AY-1520KT --- --- --- --- --- --- --- 56,250円 / 個
AY-1525AT --- --- --- --- --- --- --- 55,000円 / 個
AY-1525KT --- --- --- --- --- --- --- 56,250円 / 個
AY-2015AT --- --- --- --- --- --- --- 43,500円 / 個
AY-2015KT --- --- --- --- --- --- --- 56,250円 / 個
AY-2025AT --- --- --- --- --- --- --- 63,750円 / 個
AY-2025KT --- --- --- --- --- --- --- 57,750円 / 個
AY-2525AT --- --- --- --- --- --- --- 63,750円 / 個
AY-2525KT --- --- --- --- --- --- --- 57,750円 / 個
AY-2530AT --- --- --- --- --- --- --- 63,750円 / 個
AY-2530KT --- --- --- --- --- --- --- 57,750円 / 個
AY-2535AT --- --- --- --- --- --- --- 63,750円 / 個
AY-2535KT --- --- --- --- --- --- --- 57,750円 / 個
AY-2540AT --- --- --- --- --- --- --- 69,250円 / 個
AY-2540KT --- --- --- --- --- --- --- 65,000円 / 個
AY-2545AT --- --- --- --- --- --- --- 69,250円 / 個
AY-2545KT --- --- --- --- --- --- --- 65,000円 / 個
AY-2550AT --- --- --- --- --- --- --- 81,500円 / 個
AY-2550KT --- --- --- --- --- --- --- 81,750円 / 個
AY-3020AT --- --- --- --- --- --- --- 63,750円 / 個
AY-3020KT --- --- --- --- --- --- --- 57,750円 / 個
AY-3025AT --- --- --- --- --- --- --- 63,750円 / 個
AY-3025KT --- --- --- --- --- --- --- 57,750円 / 個
AY-3035AT --- --- --- --- --- --- --- 60,250円 / 個
AY-3035KT --- --- --- --- --- --- --- 65,000円 / 個
AY-3530AT --- --- --- --- --- --- --- 69,250円 / 個
AY-3530KT --- --- --- --- --- --- --- 65,000円 / 個
AY-3535AT --- --- --- --- --- --- --- 69,250円 / 個
AY-3535KT --- --- --- --- --- --- --- 65,000円 / 個
AY-3540AT --- --- --- --- --- --- --- 81,500円 / 個
AY-3540KT --- --- --- --- --- --- --- 81,750円 / 個
AY-4020AT --- --- --- --- --- --- --- 63,750円 / 個
AY-4020KT --- --- --- --- --- --- --- 57,750円 / 個
AY-4035AT --- --- --- --- --- --- --- 81,500円 / 個
AY-4035KT --- --- --- --- --- --- --- 81,750円 / 個
AY-4050AT --- --- --- --- --- --- --- 89,250円 / 個
AY-4050KT --- --- --- --- --- --- --- 85,000円 / 個
AY-4060AT --- --- --- --- --- --- --- 102,500円 / 個
AY-4060KT --- --- --- --- --- --- --- 91,500円 / 個
AY-4070AT --- --- --- --- --- --- --- 133,750円 / 個
AY-4070KT --- --- --- --- --- --- --- 123,250円 / 個
AY-5020AT --- --- --- --- --- --- --- 69,250円 / 個
AY-5020KT --- --- --- --- --- --- --- 65,000円 / 個
AY-5060AT --- --- --- --- --- --- --- 133,750円 / 個
AY-5060KT --- --- --- --- --- --- --- 123,250円 / 個
AY-5070AT --- --- --- --- --- --- --- 147,000円 / 個
AY-5070KT --- --- --- --- --- --- --- 131,750円 / 個
AY-7040AT --- --- --- --- --- --- --- 133,750円 / 個
AY-7040KT --- --- --- --- --- --- --- 123,250円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AY-2020AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-2030AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-2040AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-3030AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-4030AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-4040AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-5030AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-5040AT-UV --- --- --- --- --- --- --- お問い合わせください
AY-5050AT-UV --- --- --- --- --- --- --- お問い合わせください
品番 商品名 価格
（税込）		 在庫 ご注文
AY-1515AT --- --- --- お問い合わせください
AY-1515KT --- --- --- お問い合わせください
AY-2020AT アルミ窓枠 角型タイプ AY型 金網入ガラス 34,200 お問い合わせください
AY-2020KT アルミ窓枠 角型タイプ AY型 強化ガラス 35,000 お問い合わせください
AY-2030AT アルミ窓枠 角型タイプ AY型 金網入ガラス 35,700 お問い合わせください
AY-2030KT アルミ窓枠 角型タイプ AY型 強化ガラス 36,500 お問い合わせください
AY-2040AT アルミ窓枠 角型タイプ AY型 金網入ガラス 38,800 お問い合わせください
AY-2040KT アルミ窓枠 角型タイプ AY型 強化ガラス 38,800 お問い合わせください
AY-2050AT --- --- --- お問い合わせください
AY-2050KT --- --- --- お問い合わせください
AY-3030AT アルミ窓枠 角型タイプ AY型 金網入ガラス 40,300 お問い合わせください
AY-3030KT アルミ窓枠 角型タイプ AY型 強化ガラス 37,200 お問い合わせください
AY-3040AT --- --- --- お問い合わせください
AY-3040KT --- --- --- お問い合わせください
AY-3050AT --- --- --- お問い合わせください
AY-3050KT --- --- --- お問い合わせください
AY-4030AT アルミ窓枠 角型タイプ AY型 金網入ガラス 41,800 お問い合わせください
AY-4030KT アルミ窓枠 角型タイプ AY型 強化ガラス 41,800 お問い合わせください
AY-4040AT アルミ窓枠 角型タイプ AY型 金網入ガラス 52,400 お問い合わせください
AY-4040KT アルミ窓枠 角型タイプ AY型 強化ガラス 52,400 お問い合わせください
AY-5030AT アルミ窓枠 角型タイプ AY型 金網入ガラス 47,900 お問い合わせください
AY-5030KT アルミ窓枠 角型タイプ AY型 強化ガラス 43,300 お問い合わせください
AY-5040AT アルミ窓枠 角型タイプ AY型 金網入ガラス 55,500 お問い合わせください
AY-5040KT アルミ窓枠 角型タイプ AY型 強化ガラス 56,200 お問い合わせください
AY-5050AT アルミ窓枠 角型タイプ AY型 金網入ガラス 71,400 お問い合わせください
AY-5050KT アルミ窓枠 角型タイプ AY型 強化ガラス 70,600 お問い合わせください
AY-6030AT アルミ窓枠 角型タイプ AY型 金網入ガラス 57,700 お問い合わせください
AY-6030KT アルミ窓枠 角型タイプ AY型 強化ガラス 53,900 お問い合わせください
AY-6040AT アルミ窓枠 角型タイプ AY型 金網入ガラス 69,900 お問い合わせください
AY-6040KT アルミ窓枠 角型タイプ AY型 強化ガラス 69,100 お問い合わせください
AY-6050AT アルミ窓枠 角型タイプ AY型 金網入ガラス 85,100 お問い合わせください
AY-6050KT アルミ窓枠 角型タイプ AY型 強化ガラス 85,100 お問い合わせください
AY-7030AT アルミ窓枠 角型タイプ AY型 金網入ガラス 73,700 お問い合わせください
AY-7030KT アルミ窓枠 角型タイプ AY型 強化ガラス 73,700 お問い合わせください
品番 商品名 価格
（税込）		 在庫 ご注文
AY-1020AT --- --- --- お問い合わせください
AY-1020KT --- --- --- お問い合わせください
AY-1520AT --- --- --- お問い合わせください
AY-1520KT --- --- --- お問い合わせください
AY-1525AT --- --- --- お問い合わせください
AY-1525KT --- --- --- お問い合わせください
AY-2015AT --- --- --- お問い合わせください
AY-2015KT --- --- --- お問い合わせください
AY-2025AT --- --- --- お問い合わせください
AY-2025KT --- --- --- お問い合わせください
AY-2525AT --- --- --- お問い合わせください
AY-2525KT --- --- --- お問い合わせください
AY-2530AT --- --- --- お問い合わせください
AY-2530KT --- --- --- お問い合わせください
AY-2535AT --- --- --- お問い合わせください
AY-2535KT --- --- --- お問い合わせください
AY-2540AT --- --- --- お問い合わせください
AY-2540KT --- --- --- お問い合わせください
AY-2545AT --- --- --- お問い合わせください
AY-2545KT --- --- --- お問い合わせください
AY-2550AT --- --- --- お問い合わせください
AY-2550KT --- --- --- お問い合わせください
AY-3020AT --- --- --- お問い合わせください
AY-3020KT --- --- --- お問い合わせください
AY-3025AT --- --- --- お問い合わせください
AY-3025KT --- --- --- お問い合わせください
AY-3035AT --- --- --- お問い合わせください
AY-3035KT --- --- --- お問い合わせください
AY-3530AT --- --- --- お問い合わせください
AY-3530KT --- --- --- お問い合わせください
AY-3535AT --- --- --- お問い合わせください
AY-3535KT --- --- --- お問い合わせください
AY-3540AT --- --- --- お問い合わせください
AY-3540KT --- --- --- お問い合わせください
AY-4020AT --- --- --- お問い合わせください
AY-4020KT --- --- --- お問い合わせください
AY-4035AT --- --- --- お問い合わせください
AY-4035KT --- --- --- お問い合わせください
AY-4050AT --- --- --- お問い合わせください
AY-4050KT --- --- --- お問い合わせください
AY-4060AT --- --- --- お問い合わせください
AY-4060KT --- --- --- お問い合わせください
AY-4070AT --- --- --- お問い合わせください
AY-4070KT --- --- --- お問い合わせください
AY-5020AT --- --- --- お問い合わせください
AY-5020KT --- --- --- お問い合わせください
AY-5060AT --- --- --- お問い合わせください
AY-5060KT --- --- --- お問い合わせください
AY-5070AT --- --- --- お問い合わせください
AY-5070KT --- --- --- お問い合わせください
AY-7040AT --- --- --- お問い合わせください
AY-7040KT --- --- --- お問い合わせください
品番 商品名 価格
（税込）		 在庫 ご注文

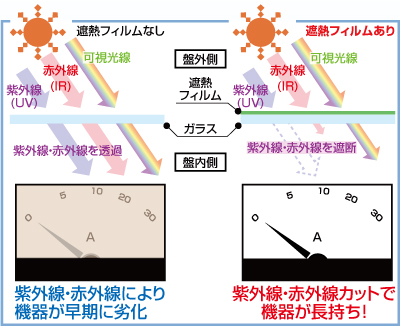

AY-2020AT-UV --- --- --- お問い合わせください
AY-2030AT-UV --- --- --- お問い合わせください
AY-2040AT-UV --- --- --- お問い合わせください
AY-3030AT-UV --- --- --- お問い合わせください
AY-4030AT-UV --- --- --- お問い合わせください
AY-4040AT-UV --- --- --- お問い合わせください
AY-5030AT-UV --- --- --- お問い合わせください
AY-5040AT-UV --- --- --- お問い合わせください
AY-5050AT-UV --- --- --- お問い合わせください
メインコンテンツに戻る

お問い合わせ先 お問い合わせ先

  • ご注文・お見積もりについて 受注センター

    ご注文・お見積もりについて受注センター

    TEL 06-6476-7148 FAX 06-6472-1112
  • 製品について 技術開発室

    製品について技術開発室

    TEL 06-4792-7676 FAX 06-6358-3720
  • ガス検知器について 環境安全機器部

    ガス検知器について環境安全機器部

    TEL 06-6358-2657 FAX 06-6358-2351
  • データセンターに関するお問い合わせ 都島ITソリューションセンター

    データセンターに関するお問い合わせ都島ITソリューションセンター

    TEL 06-6927-0008 FAX 06-6923-8181

ISOの認証範囲について ISOの認証範囲について ISO9001 認証範囲：営業統括本部、生産統括本部、品質保証室。ISO14001 認証範囲：生産統括本部、品質保証室 ISO9001 認証範囲：営業統括本部、生産統括本部、品質保証室。ISO14001 認証範囲：生産統括本部、品質保証室ISO9001 認証範囲：営業統括本部、生産統括本部、品質保証室。ISO14001 認証範囲：生産統括本部、品質保証室

製品情報

篠原電機について

リクルート

ニュース

お問い合わせ

カタログご請求

会員様ログイン
