連結式プラスチックギャラリー【屋内用】

用 途 用途
制御盤、計器盤等の換気用部品としてご使用ください。
特長 特長

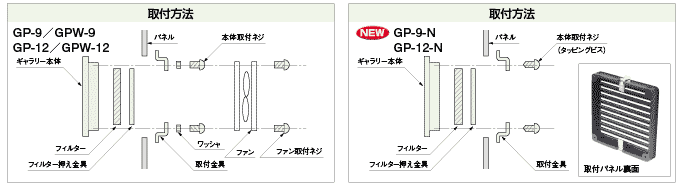

  1. 取り付けが簡単です。パネルに切込寸法の穴を開け、表面からプラスチックギャラリーをはめ込み、裏面から取付金具で簡単に取り付けられます。
  2. GP-9は92角、GP-12は120角のファンを取り付けることができます。
  3. 防塵フィルターの取り付けも簡単にできます。
  4. プラスチックギャラリー継手（PGJ-12、PGJW-12）を使用することで2連、3連……と連結できます。（GP-12のみ）
材質 材質
通気ギャラリー：ABS樹脂（黒色）
（5Y7/1色）
防塵フィルター：エアフィルター
（11mm 黒色）
取付金具：ばね鋼板
※吸気側で使用される場合は、フィルター用押え金具を　ご使用ください。
連結式プラスチックギャラリー
品番
対応ファン
(別売)
ギャラリー
外形
付属部品
※(　)は部品品番
オプション部品
 寸法 開口部面積
(㎠)		 梱包数
ベージュ
5Y7/1		 黒 フィルター フィルター
押え金具		 継手 A B C D 20ヶ
GPW-9 GP-9
92角
100角
－
－
 － 100 92 82.5 93 55
GPW-9F GP-9F ●
(品番：GPF-9)
－
GPW-9FK GP-9FK
●
(品番：GPK-9)
GPW-12 GP-12
120角
130角
－
－
黒色
PGJ-12

ベージュ5Y7/1
PGJW-12
(別売)
 130 120 104.5 121 100
GPW-12F GP-12F
●
(品番：GPF-12)
－
GPW-12FK GP-12FK
●
(品番：GPK-12)
－ GP-9-N フ
ァ
ン
取
付
不
可		 100角 － － － 100 92 82.5 93 55
GP-9F-N ●
(品番：GPF-9)		 －
GP-9FK-N ●
(品番：GPK-9)
GP-12-N 130角 － － 黒色
PGJ-12
(別売)		 130 120 104.5 121 100
GP-12F-N

●
(品番：GPF-12)

 －
GP-12FK-N ●
(品番：GPK-12)
※環境に配慮した三価クロメートメッキ品です。
※開口面積は前面ギャラリー開口部分の面積です。

注意
 屋内用ですので防水構造ではありません。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
GP-9 --- --- --- --- --- --- --- 1,975円 / 個
GP-9F --- --- --- --- --- --- --- 2,275円 / 個
GP-9FK --- --- --- --- --- --- --- 2,775円 / 個
GPW-9 --- --- --- --- --- --- --- 1,975円 / 個
GP-9-N --- --- --- --- --- --- --- 1,050円 / 個
GPW-9F --- --- --- --- --- --- --- 2,275円 / 個
GP-12 --- --- --- --- --- --- --- 2,025円 / 個
GP-12F --- --- --- --- --- --- --- 2,500円 / 個
GP-12FK --- --- --- --- --- --- --- 3,100円 / 個
GPW-12 --- --- --- --- --- --- --- 2,025円 / 個
GPW-12F --- --- --- --- --- --- --- 2,500円 / 個
GP-12-N --- --- --- --- --- --- --- 1,275円 / 個
品番 商品名 価格
（税込）		 在庫 ご注文
GP-9 連結式プラスチックギャラリー 黒色　 1,740
数量
GP-9F 連結式プラスチックギャラリー 黒色 防塵フィルター付　 2,000
数量
GP-9FK 連結式ﾌﾟﾗｽﾁｯｸｷﾞｬﾗﾘｰ 黒色【GP-9 + 防塵フィルター + フィルター押え金具のセット】 2,530 お問い合わせください
GPW-9 連結式プラスチックギャラリー 5Y7/1色 1,740
数量
GP-9-N 連結式プラスチックギャラリー 黒色 960
数量
GPW-9F 連結式プラスチックギャラリー 5Y7/1色 防塵フィルター付 2,000
数量
GP-12 連結式プラスチックギャラリー 黒色 1,680
数量
GP-12F 連結式プラスチックギャラリー 黒色 防塵フィルター付　 2,090
数量
GP-12FK 連結式ﾌﾟﾗｽﾁｯｸｷﾞｬﾗﾘｰ 黒色【GP-12 + 防塵フィルター + フィルター押え金具のセット】 2,840
数量
GPW-12 連結式プラスチックギャラリー 5Y7/1色 1,790
数量
GPW-12F 連結式プラスチックギャラリー 5Y7/1色 防塵フィルター付 2,200
数量
GP-12-N 連結式プラスチックギャラリー 黒色 1,160
数量
