用途

屋内・分電盤、操作盤、制御盤、計器盤等の換気に「通気ギャラリー(ガラリ)」を部品として、函体の完成後に取り付けることができます。
（防水構造ではありません）

特長

材質

・鋼板…1.2mm　下塗り付き
・フィルター用押え金具…鉄製　電気亜鉛めっき三価クロメート処理仕上
※下塗り：ロックペイント社製050-4113。
上塗りに特殊塗装をされる場合はご相談ください。
※開口部面積はフィルターを考慮していません。
※製品には上塗り塗装を施してご使用ください。

■ SG1-12（ファンなし）
■ SG1-12-F1（AC100Vファン１個付）
■ SG1-12-F2（AC200Vファン1個付）

注意
・締付ナットは均等に締付けてください。　
・適正締付トルクは1.0N・m（10kgf・cm）です。

※開口面積は前面ギャラリー開口部分の面積です。
※5Y7／1色（品番：SGW1-12）、2.5Y9／1色（品番：SGC1-12）もできます。(半ツヤ)

■ SG1-12-2（ファンなし）
■ SG1-12-2-F1（AC100Vファン2個付）
■ SG1-12-2F2（AC200Vファン2個付）

※開口面積は前面ギャラリー開口部分の面積です。
※5Y7／1色（品番：SGW1-12-2）、2.5Y9／1色（品番：SGC1-12-2）もできます。(半ツヤ)

■ SG1-12-3（ファンなし）
■ SG1-12-3-F1（AC100Vファン3個付）
■ SG1-12-3F2（AC200Vファン3個付）　

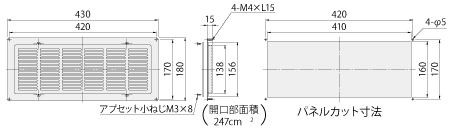

※開口面積は前面ギャラリー開口部分の面積です。
※5Y7／1色（品番：SGW1-12-3）、2.5Y9／1色（品番：SGC1-12-3）もできます。(半ツヤ)

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番	カタログ	2次元CAD		3次元CAD				取扱説明書	積算用価格
品番	PDF	DXF	DWG	SAT	STEP	XT	IGS	PDF	積算用価格
SG1-12		---	---	---	---	---	---	---	9,850円 / 個
SG1-12-F1		---	---	---	---	---	---	---	21,250円 / 個
SG1-12-F2		---	---	---	---	---	---	---	21,250円 / 個
SG1-12-2		---	---	---	---	---	---	---	21,150円 / 個
SG1-12-2-F1		---	---	---	---	---	---	---	39,900円 / 個
SG1-12-2-F2		---	---	---	---	---	---	---	39,900円 / 個
SG1-12-3		---	---	---	---	---	---	---	27,200円 / 個
SG1-12-3-F1		---	---	---	---	---	---	---	55,300円 / 個
SG1-12-3-F2		---	---	---	---	---	---	---	55,300円 / 個

品番	商品名	価格（税込）	ご注文
SG1-12	小型通気ギャラリー（ファンなし）	8,710	数量
SG1-12-F1	小型通気ギャラリー（100Vファン1個付）	18,910	数量
SG1-12-F2	小型通気ギャラリー（200Vファン1個付）	18,910	数量
SG1-12-2	小型通気ギャラリー（ファンなし）	18,770	数量
SG1-12-2-F1	小型通気ギャラリー（100Vファン2個付）	35,280	数量
SG1-12-2-F2	小型通気ギャラリー（200Vファン2個付）	35,280	数量
SG1-12-3	小型通気ギャラリー（ファンなし）	24,100	数量
SG1-12-3-F1	小型通気ギャラリー（100Vファン3個付）	48,990	数量
SG1-12-3-F2	小型通気ギャラリー（200Vファン3個付）	48,990	数量
