インウイング型通気ギャラリー IP45

用 途
配電盤・制御盤・操作盤等の換気開口用部品としてご使用ください。(IP45)
特長
  1. 吹込防止カバーを付けた屋外仕様で開口部面積148c㎡を確保する事ができます。
  2. 従来の様にパネルに通気孔の加工が不要になるので、大幅な作業の省力化が図れます。又、通気孔の追加も容易にできます。
  3. ステンレスタイプもございます。(受注生産品になります)
インウング型通気ギャラリー【屋外仕様】
※販売中止 (特注品対応可能) に関してこちらをご覧ください
防噴流タイプはこちら

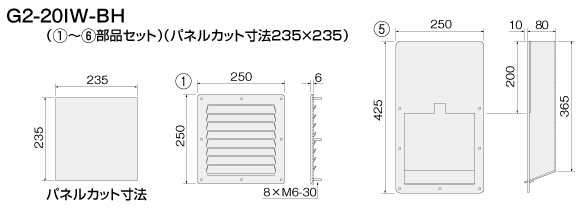

G2-20IWーBHセット部品一覧

部品名

材質
備考

インウイング型通気ギャラリー

鋼板 2.3㎜
下塗り付き
 (ステンレス 1.5㎜)
ヘアーライン仕上
本体用防水パッキング
CRスポンジ
ギャラリー用止金具
鋼板 1.6㎜ M6ナット付
クロメートメッキ
仕上
カバー用防水パッキン
CRスポンジ
吹込防止カバー
鋼板 1.6㎜
下塗り付き
防塵フィルター
ポリエステル
アルミ枠付
※①ステンレス製は受注生産品です。別途ご指示ください。
※②防水パッキンはギャラリー本体塗装後に貼付けてください。
※④防水パッキンはカバー塗装後に貼付けてください。
※下塗り:ロックペイント社製050-4113。
 上塗りに特殊塗装をされる場合はご相談ください。
※ステンレス製品については別途クリア塗装仕上も承ります

※製品には上塗り塗装を施してご使用ください
※開口面積は前面ギャラリー開口部分の面積です。


注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。
※製品には上塗り塗装を施してご使用ください。
