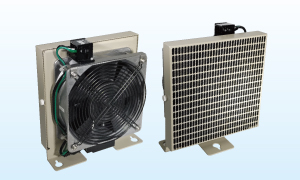

【硫化水素】除去ユニット（内循環型）
-
用途
- 下水処理場や地熱発電所、石油化学工場など硫化水素ガスの影響を受けやすいキュービクル・配電盤等に設置し、「盤内の硫化水素除去装置」としてご使用ください。
-
特長
- 盤内の硫化水素を除去します。
- 化学吸着なので低濃度雰囲気でも優れた吸着力を有しています。
- 換気(外気導入)の無い夜間等に、タイマーなどと組み合わせて本機を作動させると効果的に硫化水素ガスを除去できます。 (タイマーは付属しません) ※硫化水素対策フィルター交換時期の目安は全サイズ0.1ppmで1年です。
- オプションの金具を利用することで、DINレールやABCチャンネル(アングル)に取り付けられます。
高濃度な環境下では上記より早期に交換が必要となります。
  |
【ファンで盤内の空気を循環させることで硫化水素ガスを吸着除去します!】 |

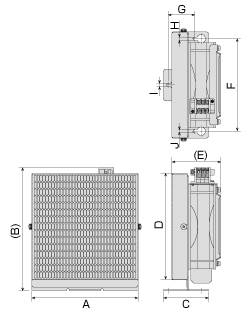

| 品 番 | 付属ファン | 最大循環風量(㎥/min) 50/60Hz |
A | (B) | C | D | (E) | F | G | H | I | J | 質量 (g) |
|
| 仕様 | 品番 | |||||||||||||
| GHS-12S-F1 | AC 100V | 山洋電気 109S005 |
0.54/0.62 | 129 | 176.3 | 106 | 129 | 78.8 | 88 | 88 | 6 | 6 | 6 | 1,305 |
GHS-12S-F2 |
AC 200V | 山洋電気 109S008 |
0.54/0.62 | 129 | 176.3 | 106 | 129 | 78.8 | 88 | 88 | 6 | 6 | 6 | 1,305 |
| GHS-20S-F1 | AC 100V | 山洋電気 109-601 |
1.62/1.82 | 232.3 | 160 | 85 | 200 | 92 | 174 | 50 | 6 | 6 | 6 | 2,420 |
| GHS-20S-F2 | AC 200V | 山洋電気 109-602 |
1.62/1.82 | 232.3 | 160 | 85 | 200 | 92 | 174 | 50 | 6 | 6 | 6 | 2,420 |
| 硫化水素除去フィルター | ||
| 製品本体 | 交換用 フィルター品番 | 必要数(枚) |
| GHS-12S-F1 用 | GTS12-FRYU | 1 |
GHS-12S-F2 用 |
GTS12-FRYU | 1 |
| GHS-20S-F1 用 | GTS20-FRYU | 1 |
| GHS-20S-F2 用 | GTS20-FRYU | 1 |

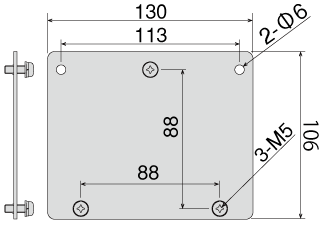

【オプション金具】当金具を利用するとDINレールやABCチャンネル(アングル)に取り付けられます。
| オプション金具※ | 12型用品番 | 20型用品番 |
| アングル固定用 | GHS-12S-ASET | GHS-20S-ASET |
| DINレール固定用 | GHS-12S-DSET | GHS-20S-DSET |
※金具には金具の他に本体に取り付けるためのボルト類も付属します。

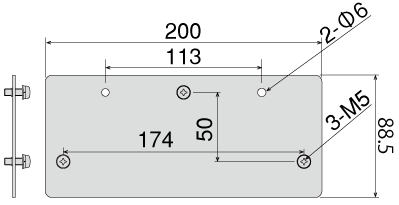

アングル固定用 |
GHS-20S-ASET  |
DINレール固定用 GHS-12S-DSET  |
GHS-20S-DSET  |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| GHS-12S-F1 |  |
--- | --- | --- | --- | --- | --- | --- | 100,000円 / 台 |
| GHS-12S-F2 | |
--- | --- | --- | --- | --- | --- | --- | 100,000円 / 台 |
| GHS-20S-F1 | |
--- | --- | --- | --- | --- | --- | --- | 150,000円 / 台 |
| GHS-20S-F2 | |
--- | --- | --- | --- | --- | --- | --- | 150,000円 / 台 |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| GHS-12S-ASET | |
--- | --- | --- | --- | --- | --- | --- | 15,000円 / 組 |
| GHS-12S-DSET | |
--- | --- | --- | --- | --- | --- | --- | 20,000円 / 組 |
| GHS-20S-ASET | |
--- | --- | --- | --- | --- | --- | --- | 15,000円 / 組 |
| GHS-20S-DSET | |
--- | --- | --- | --- | --- | --- | --- | 20,000円 / 組 |
ISO9001 認証範囲：営業統括本部、生産統括本部、品質保証室。ISO14001 認証範囲：生産統括本部、品質保証室
